Предупреждения:

•

Перед подключением системы проверьте соединители, имеющиеся в
Вашем автомобиле (см. стр. 34).

•

Данное устройство предназначено для установки в автомобиле, имею-
щем заземление отрицательного полюса 12-вольтового источника тока.

•

Во избежание повреждения устройства при выполнении соединений
строго следуйте схеме, приведенной ниже.

•

Зачистите концы проводов, сняв примерно 5 мм изоляционного слоя
(только для проводов с соединителями, не отвечающими стандарту ISO).

•

Не подключайте разъем питания до завершения всех необходимых со-
единений.

•

Во избежание короткого замыкания на шасси автомобиля надежно заи-
золируйте все оголенные части проводов. Свейте все кабели в жгут и не
допускайте соприкосновения разъемов кабелей с металлическими дета-
лями автомобиля.

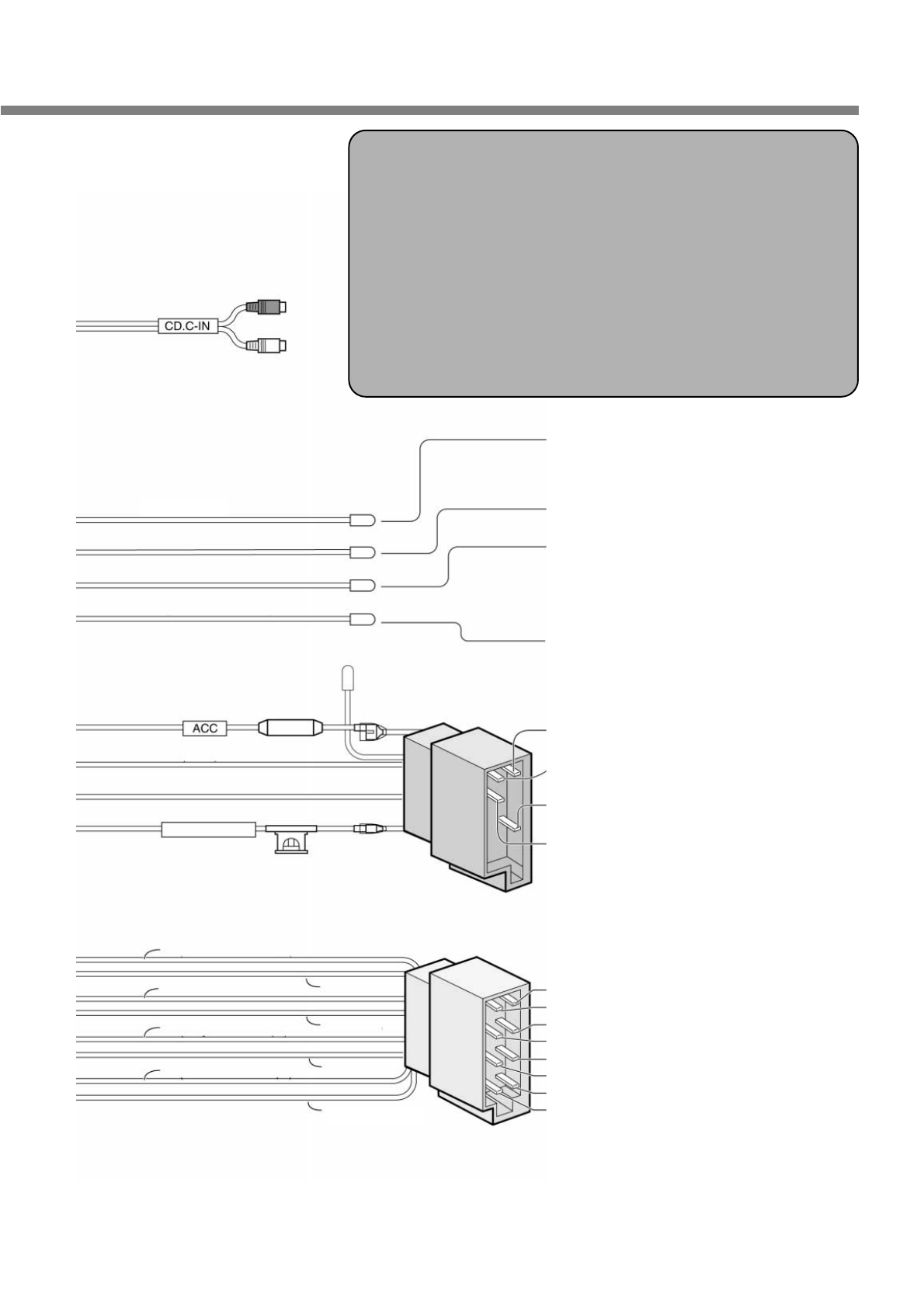

(П) (красный)

(Л) (белый)

(оранжевый)

(коричневый с белой полосой)

(коричневый с черной полосой)

(синий с белой полосой)

А7

(красный)

Сопротивление (1 кОм)

Предохранитель 15 А

Соединитель ISO

A

(черный)

Соединитель ISO

B

(коричневый)

А8

(черный)

А5

(синий)

А4

(желтый)

В8

(зеленый с черной полосой)

В6

(белый с черной полосой)

В7

(зеленый)

В5

(белый)

В3

(серый)

В1

(фиолетовый)

В4

(серый с черной полосой)

В2

(фиолетовый с черной полосой)

БАТАРЕЯ 15 А

Не используется

Провод для подключения
к входному разъему для
CD-чейнджера

С1: Провод внешнего приглушения звука

(оранжевый). Подключается к разъему Navi Mute
автомобильной навигационной системы Panasonic
или к проводу приглушения звука автомобильного
телефона.

С2: Провод управления двумя CD-чейнд-
жерами

(коричневый с белой полосой)

С3: Провод внешнего пульта ДУ

(коричневый с черной полосой) Если Вы
используете внешний пульт ДУ,
произведенный не фирмой Panasonic,
обратитесь к  производителю этого изделия
перед подключением.

С4: Провод управления питанием внешнего
усилителя

(синий с белой полосой).

К внешнему усилителю.

А8: Провод заземления

(черный) Подсоединя-

ется к зачищенному металлическому участку
шасси автомобиля.

А7: Провод питания

(АСС или IGN) (красный) К

источнику питания АСС, +12 В постоянного тока

А4: Аккумуляторный провод

(желтый)

К автомобильному аккумулятору, непрерывная
подача +12 В постоянного тока

А5: Провод управления реле электропривод-
ной антенны

(синий)

(К электроприводной антенне) (макс. 500 мА)
Этот провод не предназначен для использования
с антенной, имеющей переключатель привода.

Примечание:

Электроприводная антенна выдви-

гается автоматически при включении устройства.

Провода динамиков

В8 Левый тыловой динамик -

В7 Левый тыловой динамик +

В6 Левый фронтальный динамик -

В5 Левый фронтальный динамик +

В4 Правый фронтальный динамик -

В3 Правый фронтальный динамик +

В2 Правый тыловой динамик -

В1 Правый тыловой динамик +
