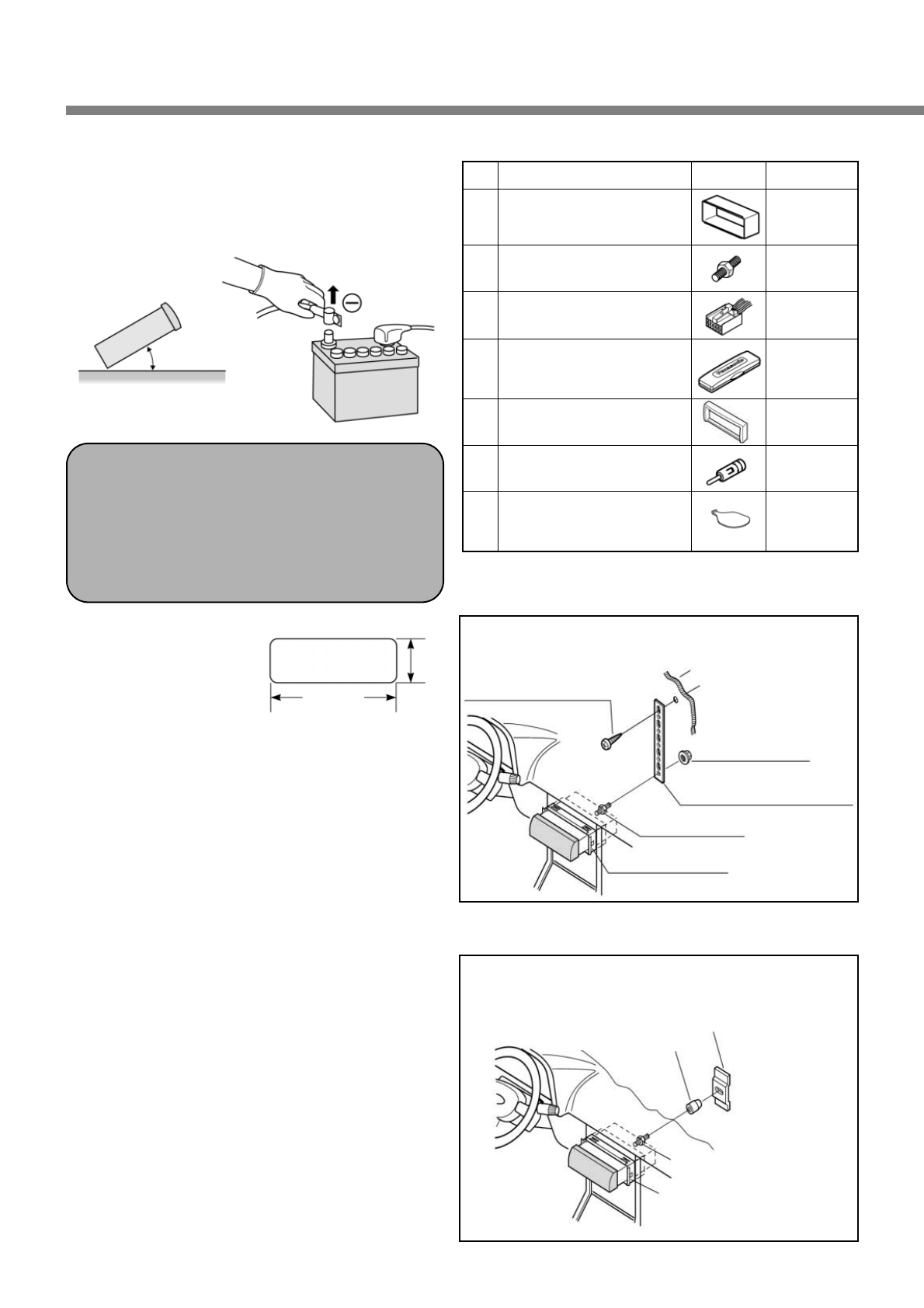

Руководство по инсталляции

30

•

Перед инсталляцией проверьте работу радио с антен-
ной и акустическими системами.

•

Отсоедините кабель от отрицательной (-) клеммы акку-
мулятора (см. предупреждение ниже).

•

Устройство должно быть установлено в горизонтальном
положении, передняя панель может быть наклонена
под удобным углом, но не более чем на 30°.

Установка в приборной панели

Ниша для

установки

Устройство может быть уста-
новлено в любой приборной
панели, имеющей нишу, со-
ответствующую указанным
размерам. Приборная панель должна быть толщиной 4,5
мм – 6 мм, что необходимо для надежного крепления
аппарата.

Меры предосторожности при

установке

По возможности инсталляция устройства должна
производиться профессиональным установщиком
аудиоаппаратуры.

В случае возникновения трудностей при уста-
новке обратитесь в авторизованный сервис-
ный центр Panasonic.

1. Данная система предназначена для работы только

с 12-вольтовым источником постоянного тока (аккуму-
ляторной батареей) с заземлением отрицательного по-
люса.

2. При выполнении электрических соединений строго

следуйте схеме (см. стр. 34). Несоблюдение этого тре-
бования может привести к повреждению устройства.

3. Кабель питания (красный) подключайте только после

выполнения всех соединений.

4. Проверьте, чтобы аккумуляторный провод (желтый)

был подсоединен к положительной клемме (+) бата-
реи или к разъему «ВАТ» блока предохранителей.

5. Во избежание короткого замыкания заизолируйте все

оголенные провода.

6. После инсталляции устройства тщательно закрепите

все провисающие провода.

7. Перед подключением к данному устройству дополни-

тельного оборудования внимательно прочтите прилага-
ющиеся к нему инструкции по установке и подключению.

30° или менее

Предупреждение:

Не отключайте клеммы аккуму-

ляторной батареи автомобиля, оснащенного марш-
рутным или навигационным компьютером, так как
это приведет к исчезновению всех установок, сохра-
ненных пользователем в памяти компьютера. Вместо
этого следует предпринять дополнительные меры
безопасности для предотвращения коротких замыка-
ний в процессе установки устройства.

182 см

53 см

Крепежная фурнитура, входящая

в комплект поставки

Методы фиксации задней части
устройства

(а) Установка с использованием задней опорной
планки (не входит в комплект)

Самонарезающий винт (не
входит в комплект поставки)

Перегородка между сало-
ном и моторным отсеком

∅

3 мм

Шестигранная гайка (не
входит в комплект поставки)

Задняя крепежная скоба
(имеется в автомобиле)

Задняя опорная планка
(не входит в комплект поставки)

Резиновая накладка

(приобретается отдельно)

2

Крепежный болт

1

Монтажный кожух

2

Крепежный болт

1

Монтажный кожух

(б) С помощью резиновой накладки
(не входит в комплект)

№ Наименование

Рисунок

Количество

1

Монтажный кожух

1

2

Крепежный болт (5 мм)

1

3

Разъем кабеля питания

1

4

Футляр для съемной
лицевой панели

1

5

Декоративная окантовка

1

6

Антенный адаптер ISO

1

7

Пластина для демонтажа
устройства

2
