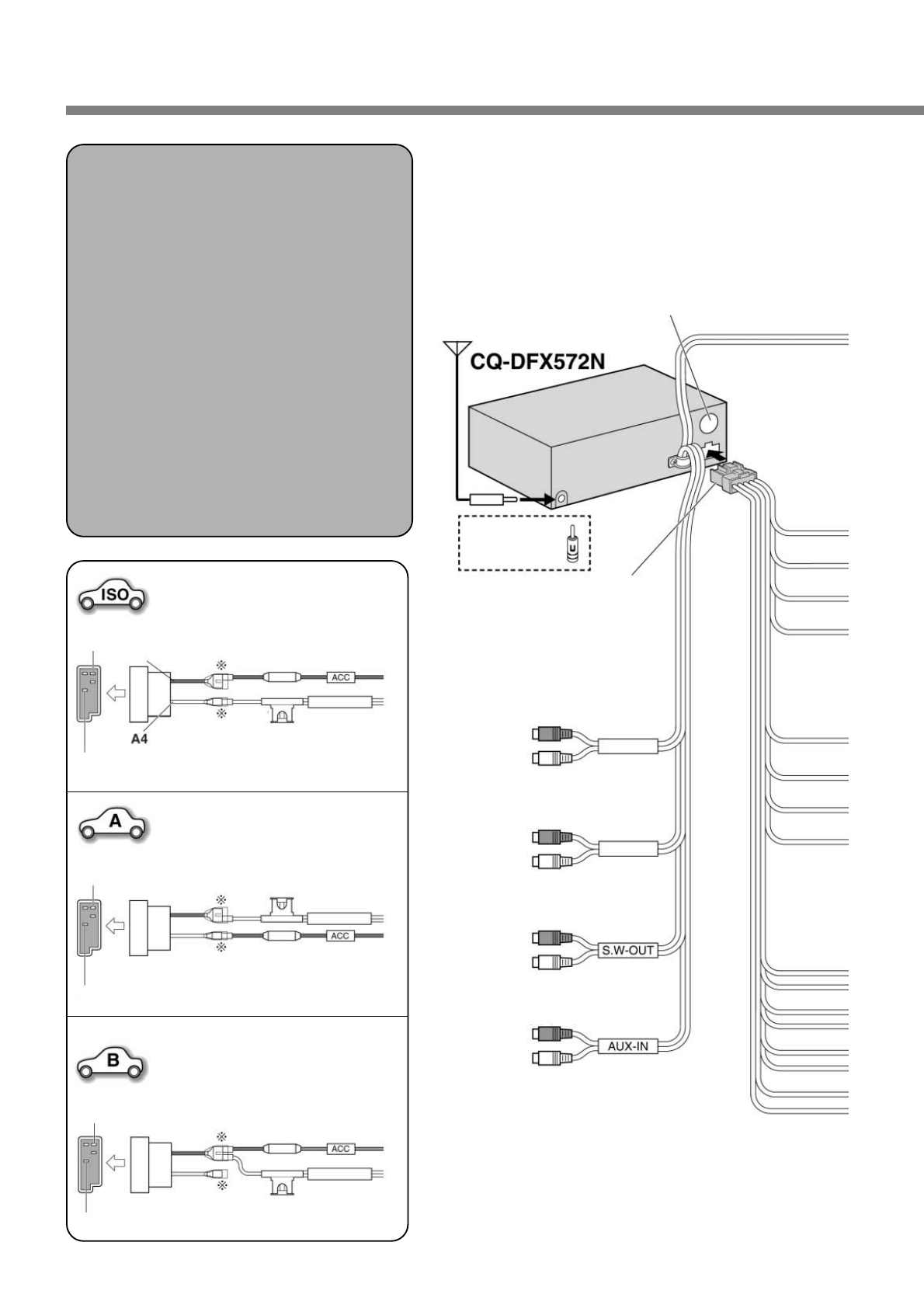

Подключение электрических проводов
34
Стандарт ISO
Антенна
3
Разъем
питания
(П) (красный)
(Л) (белый)
ТЫЛОВОЙ
(П) (красный)
(Л) (белый)
(красный)
(белый)
(П) (красный)
(Л) (белый)
ФРОНТАЛЬНЫЙ
Провод для
подключения
к выходу
предусилителя (ты-
ловой канал)
Провод для
подключения
к выходу
предусилителя
(фронтальный
канал)
Провод для
подключения
сабвуфера
(монофонический)
Провод для
подключения
к входному
разъему AUX
Соединитель для управления
CD-чейнджером
Антенный адаптер
6
стандарта ISO
(если необходим)
Автомобиль типа А
Автомобиль типа В
(Красный)
(Красный)
(Желтый)
(Желтый)
Батарея 15 А
А7: IGN или АСС (переключаемый источник питания 12 В)
А4: Батарея (постоянный источник питания +12 В)
(Красный)
(Красный)
Батарея 15 А
А7: Батарея (постоянный источник питания +12 В)
А4: Нет подключения
(Красный)
(Красный)
(Желтый)
(Желтый)
Батарея 15 А
А7: Батарея (постоянный источник питания +12 В)
А4: IGN или АСС (переключаемый источник питания 12 В)
Меры предосторожности
(соединитель ISO)
•
Конфигурация разъема питания, должна соот-
ветствовать стандарту разъемов ISO.
•
В некоторых моделях автомобилей конфигура-
ция разъемов может отличаться от стандарта
ISO.
•
Убедитесь, что конфигурация разъемов в ва-
шем автомобиле соответствует стандарту ISO.
•
Для автомобилей типов А или В измените под-
соединение красного и желтого проводов, как
показано на рисунке ниже.
•
После выполнения всех соединений следует за-
изолировать детали, обозначенные на схеме
звездочкой (*), при помощи изоляционной
ленты.
Примечание:
По поводу подключения прово-
дов в автомобилях, не относящихся к классам А и
В, проконсультируйтесь в магазине, специализи-
рующемся на продаже этих автомобилей.
(Желтый)
(Желтый)
Схема подключения проводов
