Вставьте монтажный кожух - Panasonic CQ-DFX572N - Инструкция по эксплуатации - Страница 31

Предупреждения:

•

Мы настоятельно рекомендуем Вам пользоваться перчатками при инсталляции устройства, чтобы случайно не
пораниться.

•

Отгибая монтажные лепестки кожуха при помощи отвертки, будьте осторожны, чтобы не поранить пальцы или руки.

Прежде всего, выполните все электрические соединения, а
затем еще раз проверьте их правильность (см. стр. 34).
Входящий  в  комплект  монтажный  кожух

1

разработан

специально  для  данного  устройства.  Не  пользуйтесь  им
для закрепления других моделей устройства.

Вставьте  монтажный  кожух

1

в

нишу  приборной  панели  и  с  по-
мощью отвертки прижмите мон-
тажные лепестки.

Монтажные  лепестки,  которые  надо
прижать,  различаются  в  зависимости  от
автомобиля. Чтобы надежно установить
устройство, полностью загните все лепе-
стки, так чтобы не было дребезжания.

Закрепите заднюю панель устройства.

После фиксации крепежного болта

2

и разъ-

ема  кабеля  питания

3

,  прикрепите  заднюю

часть  устройства  к  корпусу  автомобиля  од-
ним  из  способов  (а)  или  (б),  описанных  на
предыдущей странице.

Установите  на  место  декоративную
окантовку

5

.

После  установки  устройства  вновь
подсоедините  кабель  к  отрицатель-
ной (-) клемме аккумулятора.

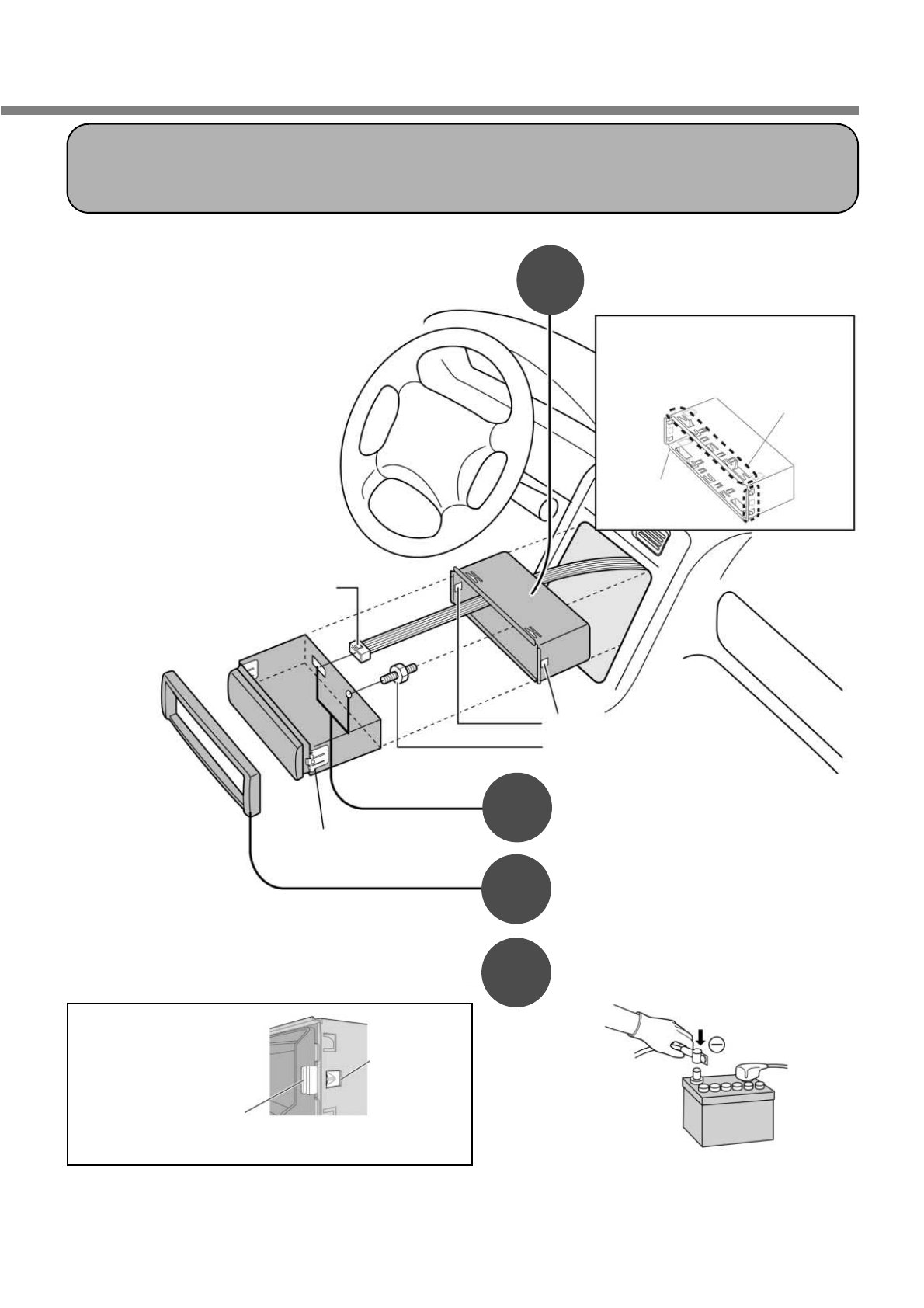

1

2

3

4

1

Монтажный

кожух

3

Разъем кабеля питания

Монтажные отверстия

2

Крепежный болт

Фиксирующий зажим (*)

М о н т а ж н о е
отверстие

Лепестки

Пример:

Прочно зафиксируйте за-
жимы  (*)  в  специальных
отверстиях  монтажного
кожуха

1

.

31

Фиксирующий зажим
