18
Руководство по инсталляции
(продолжение)
CQ-DF202W
❒

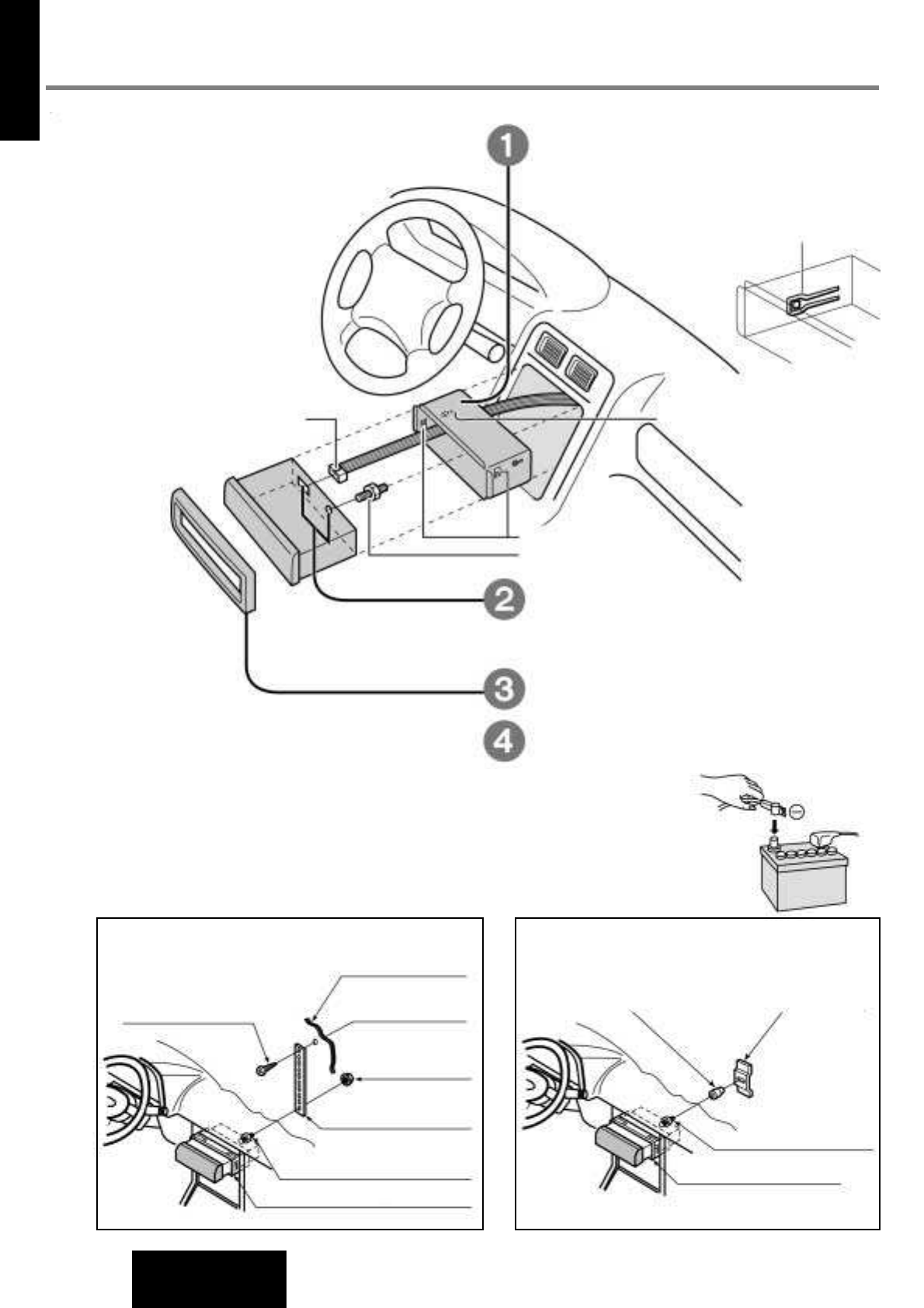

Процедура установки
Сначала завершите подключение электрических проводов, а затем
проверьте правильность подключения (страница 28)
Вставьте монтажный кожух
1
в приборную панель
и отогните отверткой его фиксирующие лепестки.
Убедитесь, что запирающий рычажок (*) не
выступает из монтажного кожуха
1
.
Закрепите заднюю панель устройства.
После установки крепежного болта
5
и разъема
питания
6
прикрепите заднюю панель устройства к
корпусу автомобиля, используя метод (a) или (b),
согласно рисункам, приведенным ниже.
Установите декоративную накладку лицевой
панели
7
.
После установки снова подсоедините провод к
отрицательной
-
клемме аккумулятора.
Запирающий рычажок (*)
Запирающий рычажок (*)
Разъем питания
6
Фиксирующие лепестки
5
Крепежный болт
(а) Установка с использованием задней опорной
планки
3
(б) Установка с использованием резиновой
накладки (не входит в комплект)
Перегородка между салоном
и моторным отсеком
Задняя крепежная скоба
(имеется в автомобиле)
Резиновая накладка
(приобретается отдельно)
5
Крепежный болт
(5 мм
∅
)
1
Монтажный кожух
3 мм
∅
2
Шестигранная
гайка (5 мм
∅)
3
Задняя
опорная планка
5
Крепежный болт
1
Монтажный кожух
4
Самонарезающий
винт (5 мм
∅
х 16 мм)
