Подключите акустические провода. Для правильного соедине-
ния смотрите схему (страница 28). Внимательно следуйте этой
схеме, чтобы не повредить динамики и стереоустройство.
Используемые динамики должны выдерживать акустическую
мощность более 45 Вт. При использовании дополнительного
аудиоусилителя динамики должны выдерживать максималь-
ную выходную мощность этого усилителя. Динамики с низки-
ми  входными  параметрами  могут  быть  повреждены.  Полное
сопротивление динамика должно составлять от 4 до 8 Ом, что
обычно  указывается  в  их  маркировке.  Использование  дина-
миков с более низким или высоким полным сопротивлением
будет  влиять  на  выходные  параметры  и  может  вызвать  по-
вреждение как самих динамиков, так и стереоустройства.

Моторизованная антенна

Подключите провод мотора автомобильной антенны к темно-
синему проводу управляющего реле мотора антенны.

Аккумулятор

Подключите желтый провод аккумулятора к соответствующе-
му  проводу  радиоприемника  или  к  аккумуляторному  порту
блока предохранителей.

Антенна

Подключите  антенну,  вставив  антенный  провод  в  антенную
розетку.

Оборудование

Подключите  все  дополнительное  оборудование,  например,
усилитель,  в  соответствии  с  инструкциями,  прилагаемыми  к
нему. Оставьте расстояние около 30 см между акустическими
проводами/усилителем  и  антенной/удлинительным  прово-
дом антенны. Внимательно читайте инструкции по эксплуата-
ции  и  инсталляции,  прилагаемые  к  оборудованию,  которое
Вы подключаете к данному устройству.

Питание

Подключите  красный  провод  питания  к  соответствующему
проводу автомобильного радиоприемника или к подходяще-
му порту предохранительного блока.
Убедитесь,  что  устройство  нормально  функционирует  при
всех  выполненных  подключениях.  После  этого  отключите
провода и приступайте к окончательной инсталляции.

❒

Окончательная инсталляция

Подключение проводов

Подключите  все  провода,  следя  за  тем,  чтобы  каждое  соеди-
нение было заизолировано. Свяжите все свободные провода
и закрепите их с помощью изоляционной ленты, чтобы они не
могли выпасть в дальнейшем. Теперь вставьте стереоустрой-
ство в монтажный кожух.

Поздравляем!  После  выполнения  некоторых  окончательных
проверок  Вы  сможете  пользоваться  Вашей  новой  автомо-
бильной стереосистемой.

❒

Окончательные проверки

1. Убедитесь, что все провода правильно подсоединены и за-

изолированы.

2. Убедитесь,  что  устройство  надежно  закреплено  в  монтаж-

ном кожухе.

3. Включите зажигание автомобиля для проверки правильно-

сти функционирования устройства.

При возникновении затруднений проконсультируйтесь у спе-
циалиста.

❒

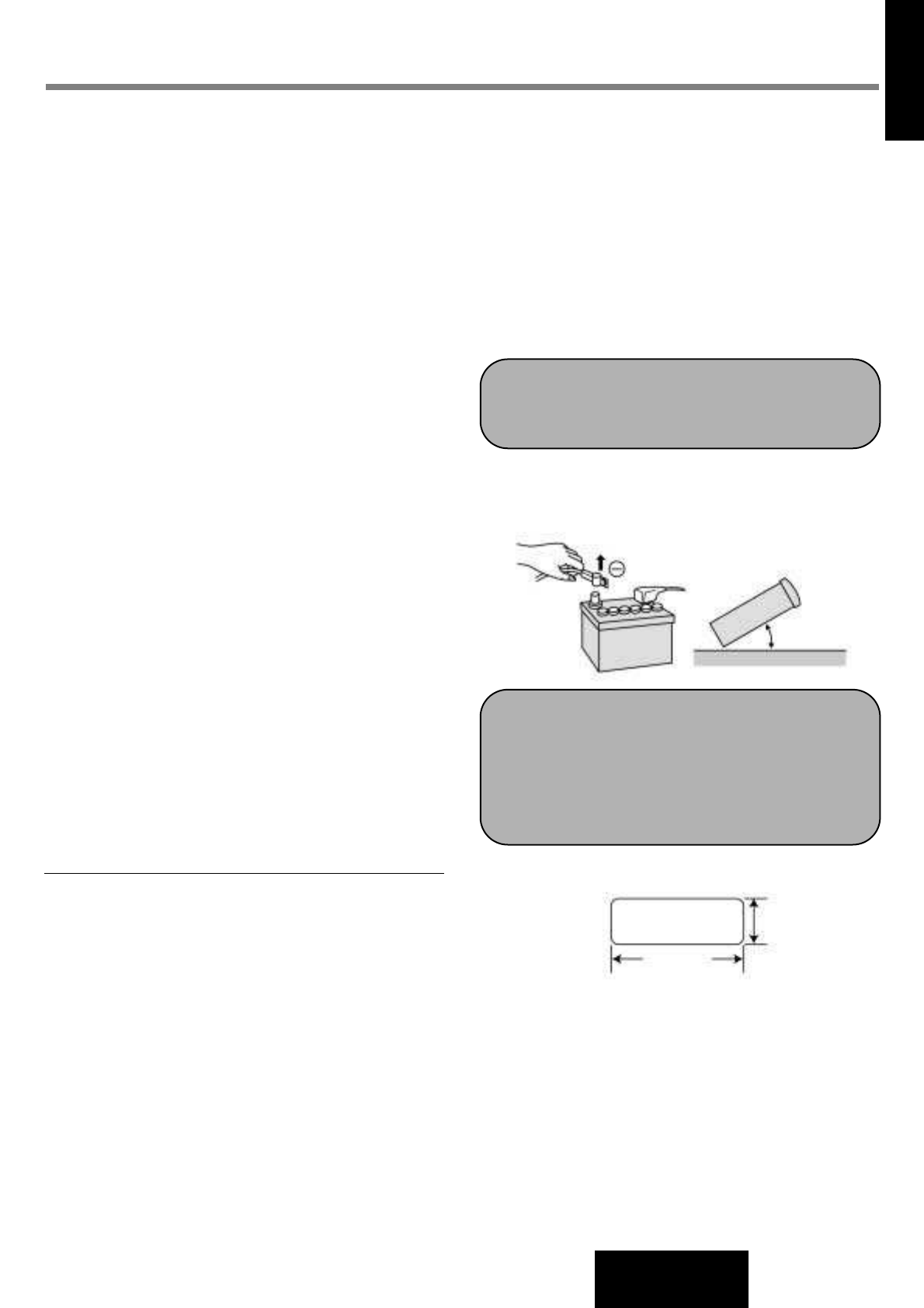

Подготовка

• Отсоедините  провод  от  отрицательной  (-)  клеммы  аккуму-

лятора (смотрите предупреждение ниже).

• Устройство должно быть установлено в горизонтальном по-

ложении. Передняя панель должна располагаться под удоб-
ным для обзора углом, но не более чем в 30°.

Установка в приборной панели

Ниша для установки

Аппарат  может  быть  установлен  в  любой  приборной  панели,
имеющей  нишу,  соответствующую  указанным  размерам.
Толщина приборной панели должна составлять 4,75 мм - 5,56
мм, что необходимо для надежного крепления аппарата.

• Мы настоятельно рекомендуем  для предотвращения травм

в процессе монтажных работ пользоваться перчатками.

• Будьте  аккуратны  и  не  пораньте  руки,  отгибая  отверткой

фиксирующие лепестки монтажного кожуха.

Предупреждение:

• Не  отключайте  клеммы  аккумуляторной  батареи  автомо-

биля,  оснащенного  маршрутным  или  навигационным
компьютером,  так  как  это  приведет  к  исчезновению  всех
установок, сохраненных пользователем в памяти компью-
тера.  Вместо  этого  следует  предпринять  дополнительные
меры  безопасности  для  предотвращения  коротких  замы-
каний в процессе установки аппарата.

Менее 30°

53 мм

182 мм
