16
Руководство по инсталляции
(продолжение)
CQ-DF202W
❒
Идентифицируйте все провода
В первую очередь при установке необходимо идентифициро-
вать все автомобильные провода, которые Вы будете исполь-
зовать при подсоединении Вашей акустической системы.
После идентификации каждого провода мы советуем поме-
тить его с помощью клейкой ленты и маркера. Это позволит
избежать возможных ошибок при выполнении подключений
в дальнейшем.
Примечание:
• Не подключайте силовой провод к стереоустройству до тех
пор, пока не выполните все остальные подключения. Если на
стереовыводах нет пластиковых наконечников, заизолируй-
те все неиспользуемые провода изоляционной лентой до тех
пор, пока Вам не понадобится их использовать. Идентифи-
цируйте провода в следующем порядке:
Силовой провод
Если Ваш автомобиль оборудован радиоприемником или
предварительной разводкой для него, сделайте следующее:

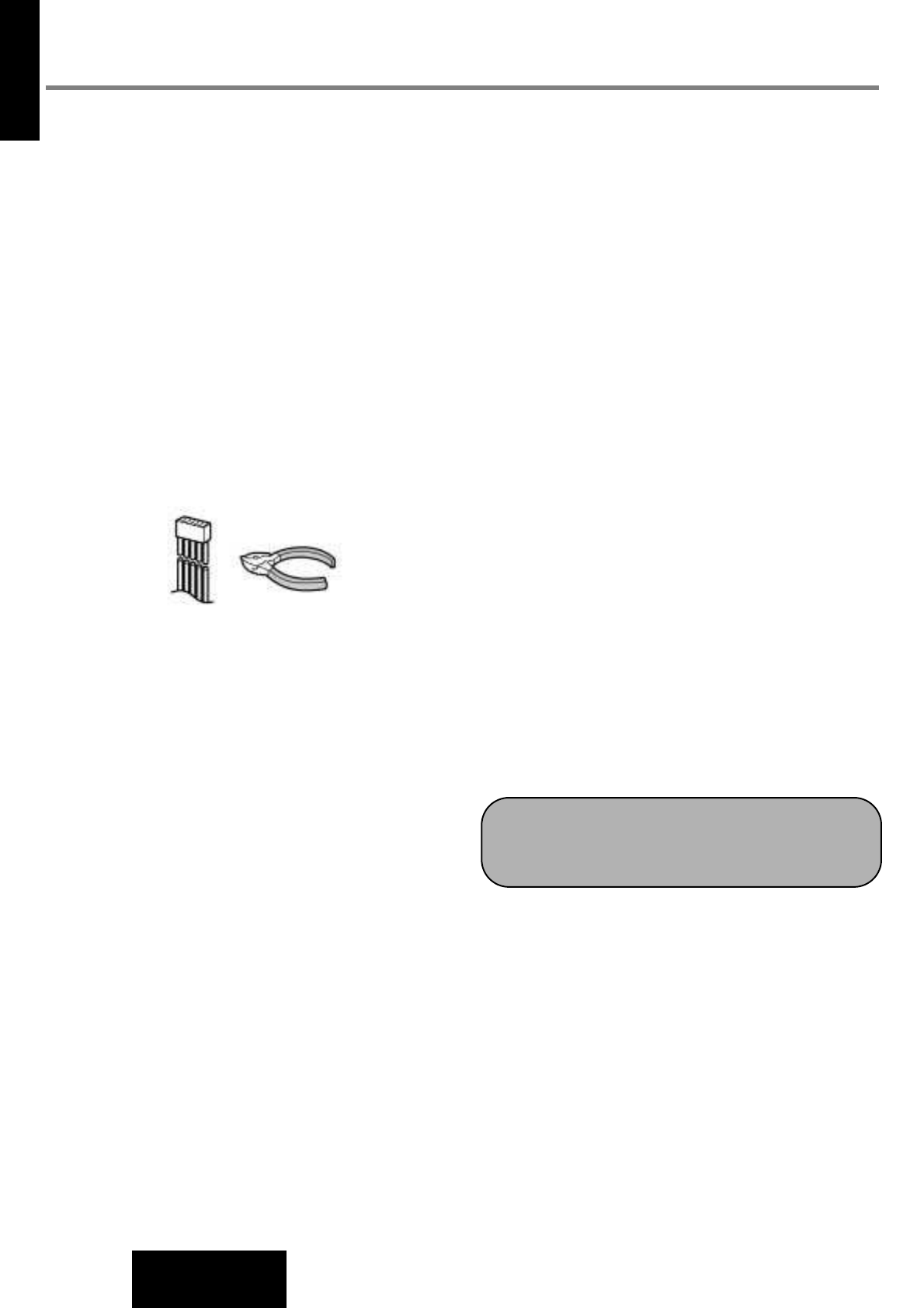

Отрежьте по одному соединительные провода от разъема
(оставляя выводы как можно длиннее). Это необходимо для
того, чтобы Вы могли работать с отдельными проводами.
Поверните ключ зажигания во вспомогательное положение
(АСС) и заземлите один провод контрольной лампочки на
шасси.
Прикоснитесь вторым проводом контрольной лампочки к
каждому из оголенных концов проводов, отрезанных от ра-
диоразъема. Дотрагивайтесь до проводов по одному, пока не
найдете тот, который вызовет загорание тестовой лампочки.
Теперь выключите зажигание, а затем включите снова. Если
при этом лампочка тоже выключится и включится, значит, это
силовой провод автомобиля.
Если Ваш автомобиль не оборудован разводкой для аудиоси-
стемы,
Найдите в блоке предохранителей порты для радио (RADIO),
дополнительных устройств (ACC) или зажигания (IGN).
Провод аккумулятора
Если Ваше стереоустройство имеет желтый провод, Вам пона-
добится определить местоположение аккумуляторного про-
вода. Если нет - Вы можете игнорировать эту процедуру (жел-
тый аккумуляторный провод обеспечивает непрерывным эле-
ктропитанием работу часов, запоминание установок и другие
функции.).
Если Ваш автомобиль оборудован радиоприемником или
предварительной разводкой для него, сделайте следующее:
При выключенном зажигании и фарах определите аккумуля-
торный провод автомобиля путем заземления одного прово-
да тестовой лампочки на шасси и проверки оставшихся ого-
ленных выводов отрезанного радиоразъема.
Если Ваш автомобиль не оборудован разводкой для аудиоус-
тройства, найдите в блоке предохранителей порт аккумулято-
ра, обычно обозначаемый "ВАТ".
Акустические системы
Идентифицируйте провода автомобильных динамиков. Для
каждого динамика имеются два провода, обычно обозначае-
мые определенным цветом.
Легкий способ определения акустических проводов и дина-
миков, к которым они подключены, заключается в тестирова-
нии проводов с помощью батареи АА с напряжением 1,5 В
следующим образом.
Держите один провод у одного полюса батареи, а другим
проводом дотрагивайтесь до другого полюса. Если Вы держи-
те в руках акустический провод, то в одном из динамиков по-
слышится потрескивание.
Если нет, продолжайте тестировать различные комбинации
проводов, пока не найдете все акустические провода. Когда
Вы будете их маркировать, не забудьте указать расположе-
ние динамика для каждого провода.
Мотор антенны
Если Ваш автомобиль оборудован активной автоматической
антенной, идентифицируйте провод мотора антенны. Для
этого присоедините один провод контрольной лампочки к ак-
кумуляторному проводу автомобиля, а другим дотрагивай-
тесь поочередно до оставшихся оголенных выводов. Когда Вы
дотронетесь до нужного вывода, Вы услышите, что мотор ан-
тенны заработал.
Антенна
Антенный провод - это толстый черный провод с металличес-
ким разъемом на конце.
❒
Подключите все провода
Теперь, когда Вы идентифицировали все провода в автомо-
биле, Вы готовы к началу подсоединения их к проводам сте-
реоустройства. На схеме проводов (страницы 28) указано
правильное подключение и цветовое обозначение проводов.
Мы настоятельно рекомендуем проверить устройство перед
выполнением окончательной инсталляции.
Вы можете положить устройство на пол и выполнить пробное
подключение для проверки его работы. Используйте изоля-
ционную ленту для обмотки всех оголенных проводов.
Заземление
Подключите черный провод заземления разъема питания к
металлическому элементу шасси автомобиля.
Важно!
• Подключение красного провода питания должно осуще-
ствляться в последнюю очередь, когда Вы выполнили и
заизолировали все соединения.
