86
|
Česky

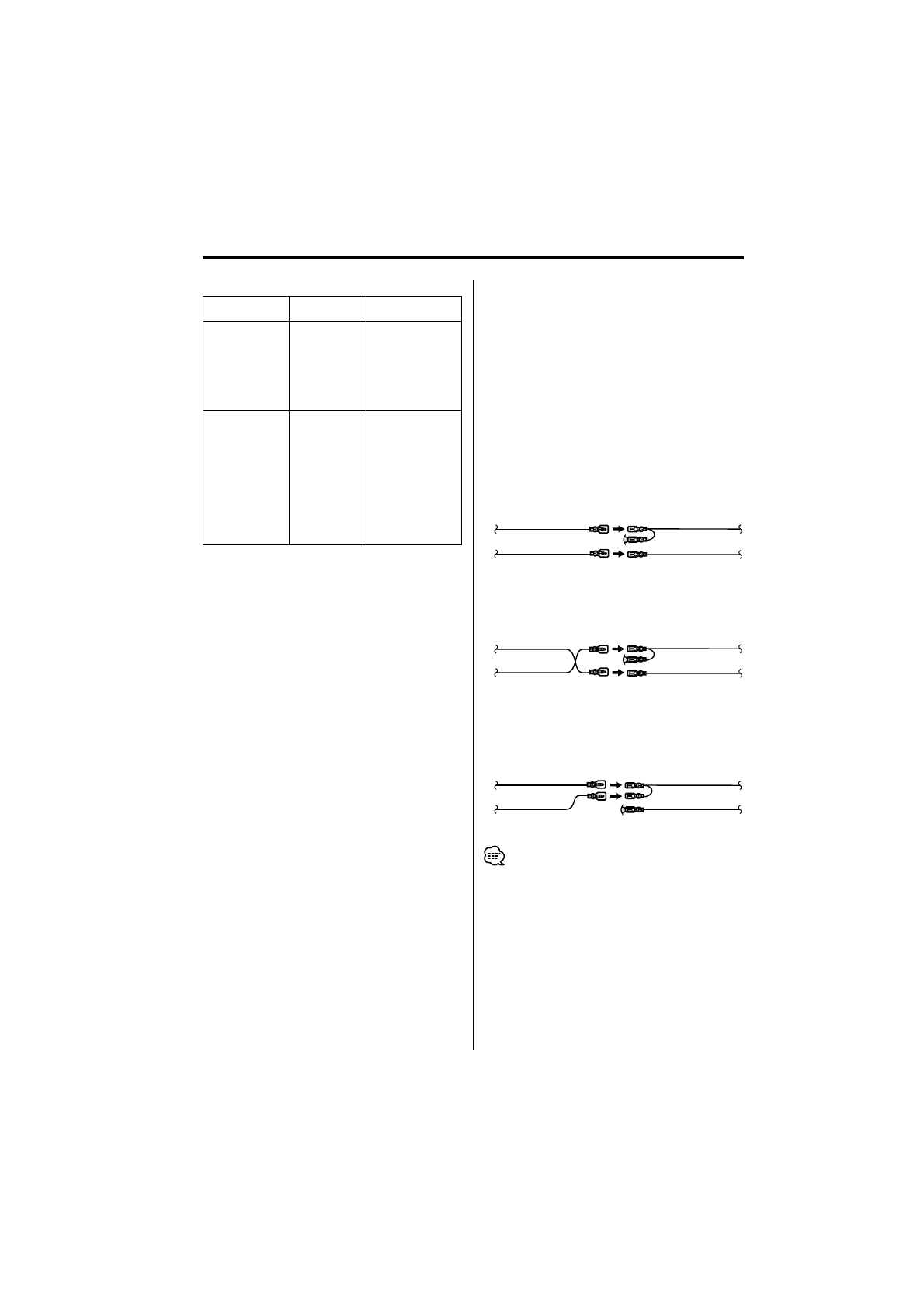

Připojování kabelů ke svorkám
Přehled funkcí konektoru
Číslo špičky
konektoru ISO
Barva kabelu
Funkce
Konektor
externího napájení
A-4
Žlutá
Baterie
A-5
Modrá/Bílá
Řízené napájení
A-7
Rudá
Zapalování (ACC)
A-8
Černá
Zemní (uzemňovací)
vodič
Reproduktorový
konektor
B-1
Fialová
Zadní pravý (+)
B-2
Fialová/černá
Zadní pravý (–)
B-3
Šedá
Přední pravý (+)
B-4
Šedá/černá
Přední pravý (–)
B-5
Bílá
Přední levý (+)
B-6
Bílá/černá
Přední levý(–)
B-7
Zelená
Zadní levý (+)
B-8
Zelená/černá
Zadní levý (–)
2
VÝSTRAHA
Připojení konektoru ISO
Uspořádání špiček konektoru ISO záleží na typu vozidla.
Ujistěte se, že je propojení správné, aby nedošlo k
poškození přístroje.
Základní propojení kabelového svazku je uvedeno v
1
dále. Pokud je konektor ISO propojen podle
2
nebo
3
,
propojte kabely podle vyobrazení.
Pokud chcete instalovat tento přístroj do vozů
Volkswagen
apod., musíte připojit kabely podle následujícího
vyobrazení
2
.
1
(Základní zapojení) Špička A-7 (rudá) na ISO
konektoru vozidla je propojena se zapalováním
a špička A-4 (žlutá) je připojena k trvalému
napájení.
Přístroj
Vozidlo
Špička A-7 (Rudá)
Špička A-4 (Žlutá)
Kabel k zapalování (Rudá)
Kabel k baterii (Žlutá)
2
Špička A-7 (rudá) na ISO konektoru vozidla je
připojena k trvalému napájení a špička A-4 (žlutá)
je propojena se zapalováním.
Přístroj
Vozidlo
Špička A-7 (Rudá)
Špička A-4 (Žlutá)
Kabel k zapalování
(Rudá)
Kabel k baterii
(Žlutá)
3
Špička A-4 (žlutá) na ISO konektoru vozidla není
připojena vůbec a špička A-7 (rudá) je připojena k
trvalému napájení (nebo jak špička A-7 (rudá), tak
A-4 (žlutá) jsou připojeny k trvalému napájení).
Přístroj
Vozidlo
Špička A-7 (Rudá)
Špička A-4 (Žlutá)
Kabel k zapalování (Rudá)
Kabel k baterii (Žlutá)
• Jestliže jsou kabely propojeny podle
3
, není napájení
přístroje ovládáno zapalováním. Proto vždy napájení
přístroje vypněte, když je vypnuté zapalování.
Aby bylo možno ovládat přístroj zapalováním, připojte
kabel k zapalování (ACC...rudá) k napájecímu zdroji
přístroje, který se zapíná a vypíná zapalováním.
B64-2707-00̲Czech̲r3.Indd 86
03.10.2, 4:34:51 PM
