Pyccкий

|

25

TEL MUTE

P.CONT

ANT.CONT

REMO.CONT

1

2

3

4

5

6

7

8

1

2

3

4

5

6

7

8

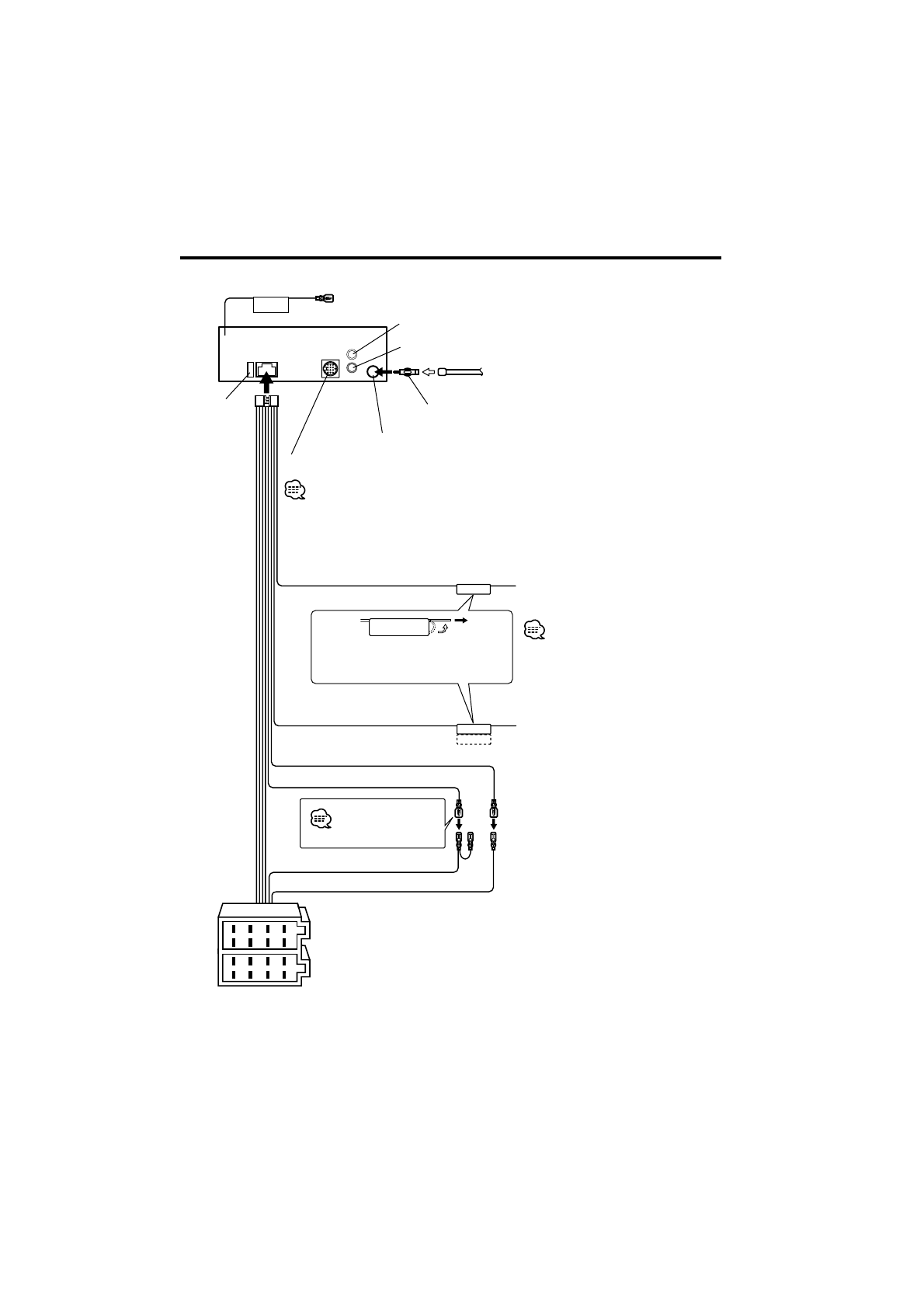

Подсоединение кабелей к гнездам для подключения

Предохранитель

(10A)

Жгут проводов

(Принадлежность

1

)

Задний правый вывод (Kрасный)

Задний левый вывод (Белый)

Kабель батареи (Желтый)

Провод зажигания (Kрасный)

Вход антенны FM/AM

Шнур антенны (ISO)

Адаптер для кабелей антенны (ISO-JASO)

(Принадлежность

3

)

Особенности подключения системы

слежения KENWOOD изложены в

руководстве по ее эксплуатации.

Eсли вы не подключаете этот шнур,

убедитесь в том, что он находится

внутри контактного столбика.

Управление питанием /

управляющий кабель двигателя

антенны (Cиний/Белый)

Kабель пpиглyшeния TEL (кopичнeвый)

Присоедините или к выводу управления

питанием, пользуясь усилителем питания,

который не входит в комплект поставки,

или к выводу управления антенной в

автомобиле.

Подсоедините к заземленному выводу,

когда зазвонит телефон или во время

разговора.

Штепсель А-7 (Kрасный)

Штепсель А-4 (Желтый)

Разъем A

Разъем B

Смотрите следующую

страницу

К пульту дистанционного управлния на рулвой колонн

Вход управления автоматическим

проигрывателем дисков KENWOOD

Для подсоединения автоматического

проигрывателя дисков прочитайте

инструкцию по эксплуатации

автоматического проигрывателя дисков.
