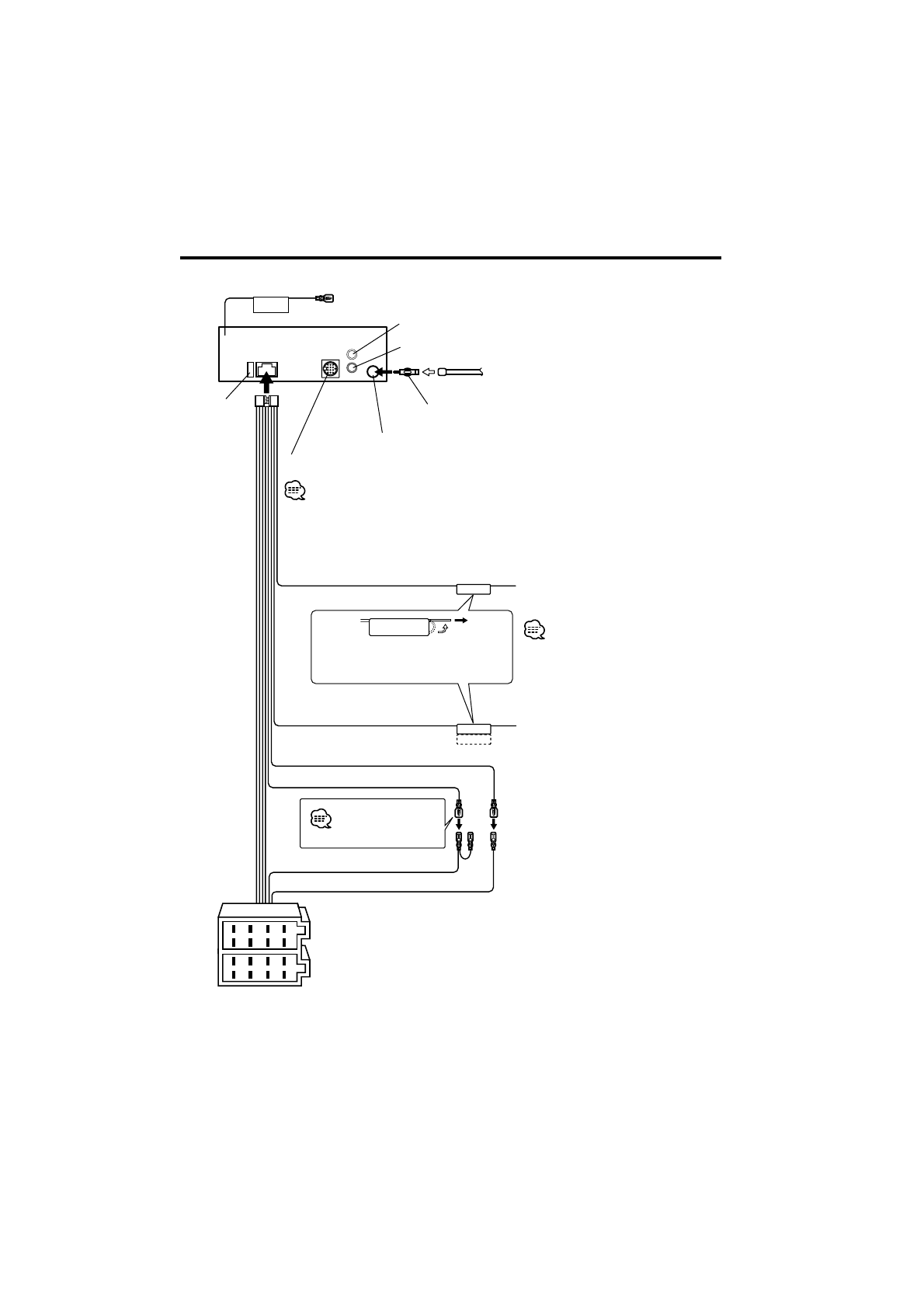

Podłączanie przewodów do końcówek

Bezpiecznik

(10A)

Wiązka

przewodów

(Akcesoria

poz.

1

)

Wyjście tylne prawe (Czerwony)

Wyjście tylne lewe (Biały)

Przewód akumulatora (Żółty)

Przewód zapłonu (Czerwony)

Wejście anteny FM/AM

Przewód antenowy (ISO)

Adapter antenowy (ISO-JASO)

(Akcesoria poz.

3

)

Przed podłączeniem systemu

nawigacji KENWOOD, zapoz naj się z

instrukcją obsługi tego systemu.

Jeżeli nie dokonano połącze nia,

nie należy dopuścić aby kabel

wysunął się z osłonki.

Przewód  stero wa nia  zasilaniem/

Silnikiem anteny

(Niebieski/biały)

Kabel wyłączania dęwińku (mute) TEL (Brózowy)

Podłącz albo do końcówki sterowania

zasilaniem, gdy korzysta się z opcyjnego

wzmacniacza zasilania, albo do końcówki

sterowania anteną w samochodzie.

Podłącz do końcówki, która jest uziemiona,

gdy dzwoni telefon lub porczas rozmowy.

Kołek A-7 (Czerwony)

Kołek A-4 (Żółty)

Kostka

połączeniowa A

Kostka

połączeniowa B

Patrz następna strona

Do zdalnego sterowania

Wejście sterujące zmieniacza płyt

kompaktowych KENWOOD

Przed podłączeniem

zmieniacza płyt zapoznaj się z

jego instrukcją
