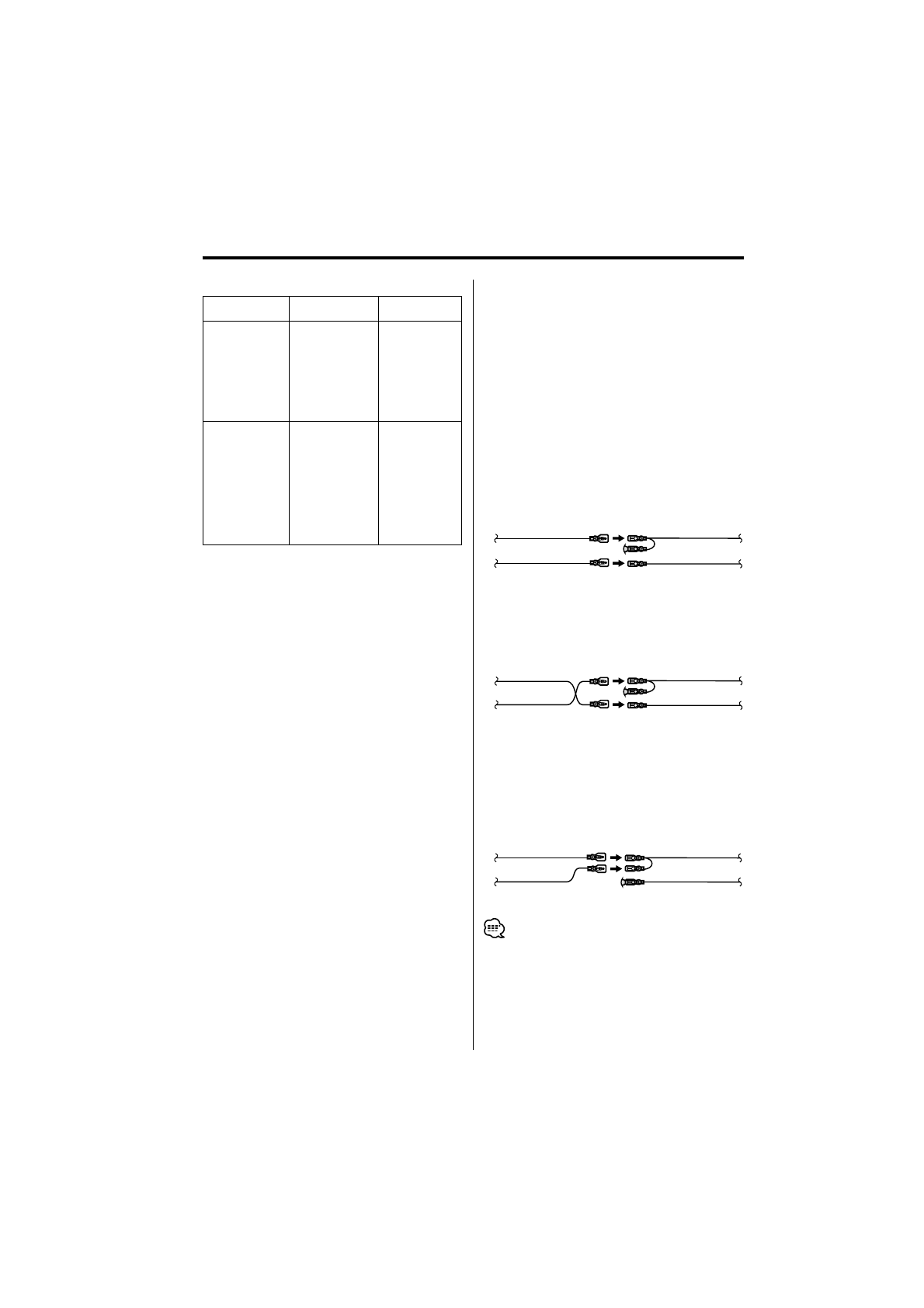

Podłączanie przewodów do końcówek

Mapa funkcji kostki

Numer szpilki dla
kostek ISO

Kolor przewodu

Funkcje

Kostka zasilania

zewnętrznego
A-4

Żółty

Akumulator

A-5

Niebiesko/biały

Sterowanie

zasilaniem

A-7

Czerwony

Zapłon (ACC)

A-8

Czarny

Połączenie Ziemia

(masa)

Kostka głośników
B-1

Purpurowy

Tylny prawy (+)

B-2

Purpurowo/czarny Tylny prawy (–)

B-3

Szary

Przedni prawy (+)

B-4

Szaroczarnyk

Przedni prawy(–)

B-5

Biały

Przedni lewy (+)

B-6

Białoczarny

Przedni lewy (–)

B-7

Zielony

Tylny lewy (+)

B-8

Zielonoczarny

Tylny lewy (–)

2

OSTRZEŻENIE

Podłączanie kostki połączeniowej ISO

Układ kołków w kostce ISO zależy od typu twojego
samochodu. Aby nie uszkodzić urządzenia, upewnij się czy
połączenia są odpowied nie. Standardowe połączenia dla
wiązki przewodów opisano poniżej w punkcie

1

. Jeżeli

układ kołków w kostce jest taki jak opisano w punktach

2

 i

3

, dokonaj podłączeń takich jak na rysunkach.

W celu podłączenia tej jednostki do pojazdów

Volkswagena

prosimy o poprawne przełączenie kabli jak

przedstawiono w pozycji

2

 poniżej.

1

 (Ustawienie standardowe) Kołek A-7 (czerwony)

kostki ISO pojazdu jest połączony z zapłonem,
a kołek A-4 (żółty) jest podłączony do źródła
stałego zasilania.

Radioodtwarzacz

Pojazd

Kołek A–7 (Czerwony)

Kołek A–4 (Żółty)

Przewód zapłonu

(Czerwony)

Przewód akumulatora

(Żółty)

2

 Kołek A-7 (czerwony) kostki połączeniowej

ISO pojazdu jest podłączony do źródła stałego
zasilania, a kołek A-4 (żółty) jest podłączony do
zapłonu.

Radioodtwarzacz

Pojazd

Kołek A–7 (Czerwony)

Kołek A–4 (Żółty)

Przewód zapłonu

(Czerwony)

Przewód

akumulatora (Żółty)

3

 Kołek A-4 (żółty) kostki połączeniowej ISO

pojazdu nie jest pod-łączony do żadnego źródła
zasilania, podczas gdy kołek A-7 (czerwony) jest
podłączony do źródła stałego zasilania (albo
oba kołki: A-7 (czer-wony) lub A-4 (żółty) są
podłączone do źródła stałego zasilania).

Radioodtwarzacz

Pojazd

Kołek A–7 (Czerwony)

Kołek A–4 (Żółty)

Przewód zapłonu

(Czerwony)

Przewód akumulatora

(Żółty)

•  Jeżeli połączenia są wykonane tak jak powyższym

punkcie

3

, zasilanie radio-odtwarzacza nie będzie

połączone z kluczykami zapłonu. Z tej przyczyny zawsze
trzeba wyłączać zasilanie aparatu, gdy zapłon zostanie
wyłączony.
Aby powiązać zasilanie aparatu z zapłonem, podłącz
przewód zapłonu (ACC…czerwony) do źródła zasilania,
które może być włączane i wyłą-czane kluczem zapłonu.
