12

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Подключите
необходимые
провода.

(

➜

13)

Приборная
панель
автомобиля

Отогните соответствующие фиксаторы,
предназначенные для прочной установки
посадочного корпуса.

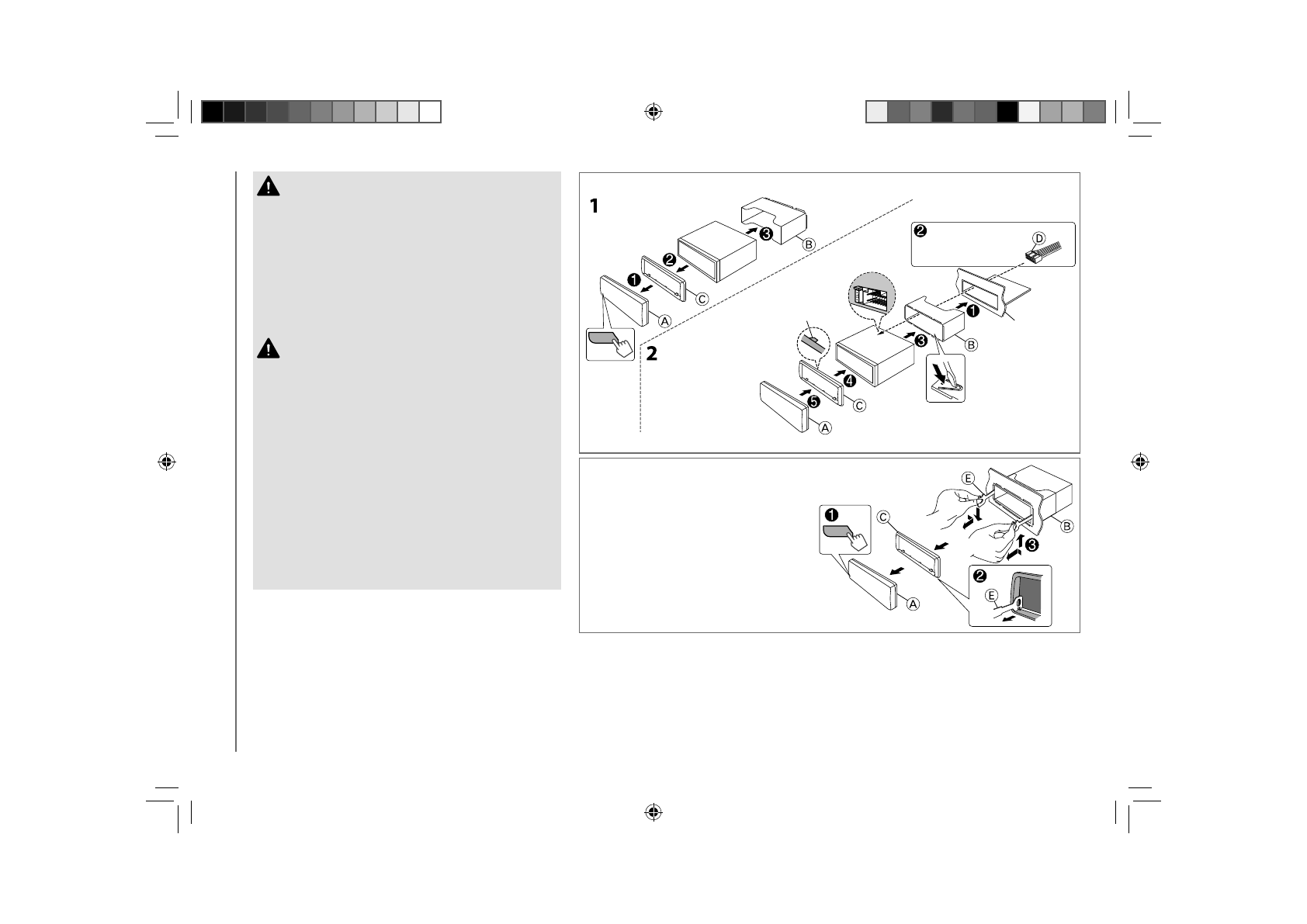

Установка устройства (установка в приборную панель)

 Предупреждение

•  Устройство можно использовать только с источником питания 12 В постоянного тока

с отрицательным заземлением.

•  Отключите отрицательную клемму аккумулятора перед подключением проводов и

монтажом.

•  Не подключайте провод аккумулятора (желтый) и провод высокого напряжения

(красный) к корпусу машины или проводу заземления (чёрный), чтобы не допустить
короткое замыкание.

•  Изолируйте свободные провода виниловой лентой, чтобы не допустить короткое

замыкание.

•  После установки обязательно заземлите данное устройство на корпус автомобиля.

 Внимание

•  В целях безопасности работа по подключению проводов и монтажу должна

выполняться специалистами. Обратитесь к поставщику автомобильных аудиосистем.

•  Данное устройство подлежит установке в консоль автомобиля. Не прикасайтесь

к металлическим деталям устройства в процессе и на протяжении некоторого
времени после завершения эксплуатации устройства. Температура металлических
деталей, таких как радиатор охлаждения и кожух, существенно повышается.

•  Не подключайте провода динамика

·

 к корпусу машины, проводу заземления

(чёрный) или параллельно.

•

Установите устройство под углом 30º или меньше.

•  Если в электропроводке транспортного средства нет клеммы зажигания,

подключите провод высокого напряжения (красный) к клемме на блоке плавких
предохранителей, которая обеспечивает питание с напряжением 12 В постоянного
тока и которая включается и выключается ключом зажигания.

•  После установки устройства, убедитесь в том, что все осветительные и электронные

приборы вашего автомобиля работают в прежнем режиме.

•  Если предохранитель сгорел, первым делом убедитесь в том, что кабели не касаются

корпуса автомобиля, после чего замените предохранитель на аналогичный новый.

Стандартная процедура
1

Извлеките ключ из замка зажигания, затем отсоедините
разъем “

·

” автомобильного аккумулятора.

2

Правильно подключите провода.

  См. раздел “Подключение проводов”.

(

➜

13)

3

Установите устройство в вашем автомобиле.

  См. раздел “Установка устройства (установка в

приборную панель)”.

4

Подключите клемму

·

 автомобильного

аккумулятора.

5

Выполните сброс устройства.

(

➜

3)

Фиксатор вверху

Перед сборкой расположите
декоративную панель, как
показано.

Порядок извлечения устройства
1

Снимите переднюю панель.

2

Вставьте соединительный штифт на
ключах для демонтажа в отверстия
на обеих сторонах декоративной
панели, затем извлеките его.

3

Введите ключи для демонтажа в
прорези на каждой стороне, затем
следуйте инструкциям со стрелками,
как показано справа.
