Legyen gondja rá, hogy a berendezést szilárdan a helyére rögzítse. Ha
a berendezés labilis, meghibásodhat (például: megcsúszhat a hang).

Hajlítsa meg
csavarhúzóval vagy
hasonló
szerszámmal a
tartópersely füleit és
er

ősítse fel a

helyére.

Fém tartókengyel
(kereskedelmi
forgalomban
kapható)

Önmetsző csavar
(kereskedelmi
forgalomban
kapható)

Tűzpart vagy fémtartó

Csavar (M4x8)
(kereskedelmi
forgalomban
kapható)

Beszerelés

■

Beszerelés

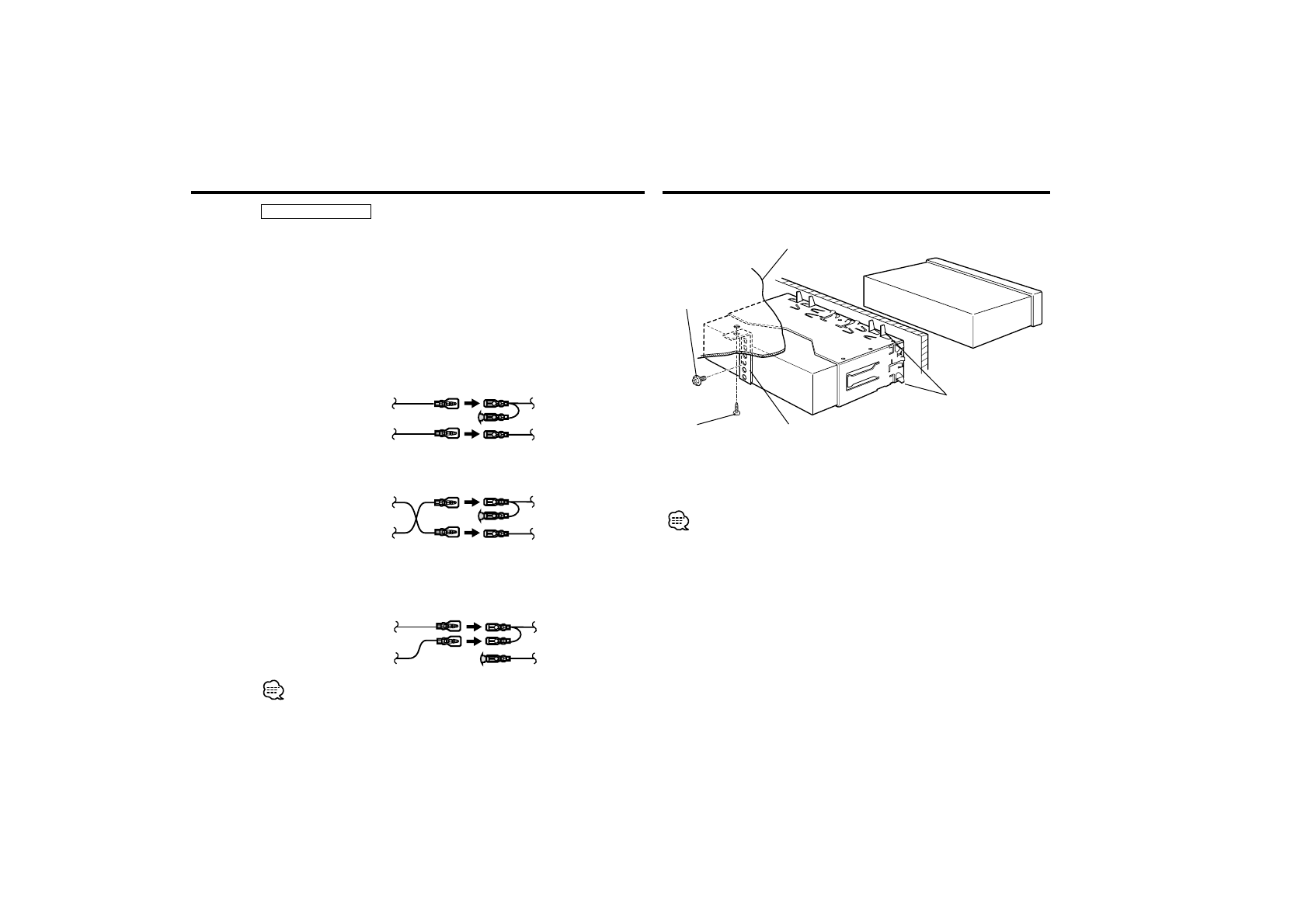

Az ISO csatlakozóhoz való csatlakoztatás (lásd a 86. oldalt)

ISO csatlakozók esetében a Pin elrendezés függ az Ön által vezetett

jármű típusától. Legyen gondja rá, hogy a berendezés károsodásának

megakadályozására a megfelelő bekötéseket eszközli.

Kábelezés esetén az alapértelmezés szerinti bekötés az alábbi

1

alatt

kerül ismertetésre. Ha az ISO csatlakozó Pin-jei a

2

-nél vagy

3

-nál

ismertetettek szerint vannak beállítva, az ábrán látható bekötést eszközölje.

Az egység

Volkswagen

járművekbe stb. történő beszerelésekor

győződjön meg arról, hogy a kábelt az alábbiaknak

2

megfelelően

csatlakoztatta vissza.

2

FIGYELMEZTETÉZ

Berendezés

Jármű

Gyújtókábel (piros)

Akkumulátor-kábel

(sárga)

A-7 Pin (piros)

A-4 Pin (sárga)

Berendezés

Jármű

Gyújtókábel (piros)

Akkumulátor-kábel

(sárga)

A-7 Pin (piros)

A-4 Pin (sárga)

Berendezés

Jármű

Gyújtókábel (piros)

Akkumulátor-kábel

(sárga)

A-7 Pin (piros)

A-4 Pin (sárga)

Amikor a bekötést a fenti

3

szerint eszközlik, a berendezés

áramellátása nincs összekötve a slusszkulccsal. Ezokból mindig legyen
gondja rá, hogy kikapcsolja a berendezés áramellátását, amikor a
gyújtást kikapcsolja. Ahhoz, hogy a berendezés áramellátását a
gyújtással összekösse, csatlakoztassa a gyújtókábelt (ACC...piros)
ahhoz az áramforráshoz, amely a slusszkulccsal be- és kikapcsolható.

1

(Alapértelmezés szerinti beállítás) A jármű ISO csatlakozójának

A-7 Pin-je (piros) a gyújtással van összekötve és az A-4 Pin

(sárga) az állandó áramforráshoz csatlakozik.

2

A jármű ISO csatlakozójának A-7 Pin-je (piros) az állandó

áramforráshoz csatlakozik és az A-4 Pin (sárga) a gyújtáshoz.

3

A jármű ISO csatlakozójának A-4 Pin-je (sárga) nincs semmihez

csatlakoztatva, miközben az A-7 Pin (piros) az állandó

áramforráshoz csatlakozik (mind az A-7 (piros), mind pedig az A-

4 (sárga) Pin-ek az állandó áramforráshoz csatlakoznak).
