Установка/Подключение

Установка/Подключение

Подключение

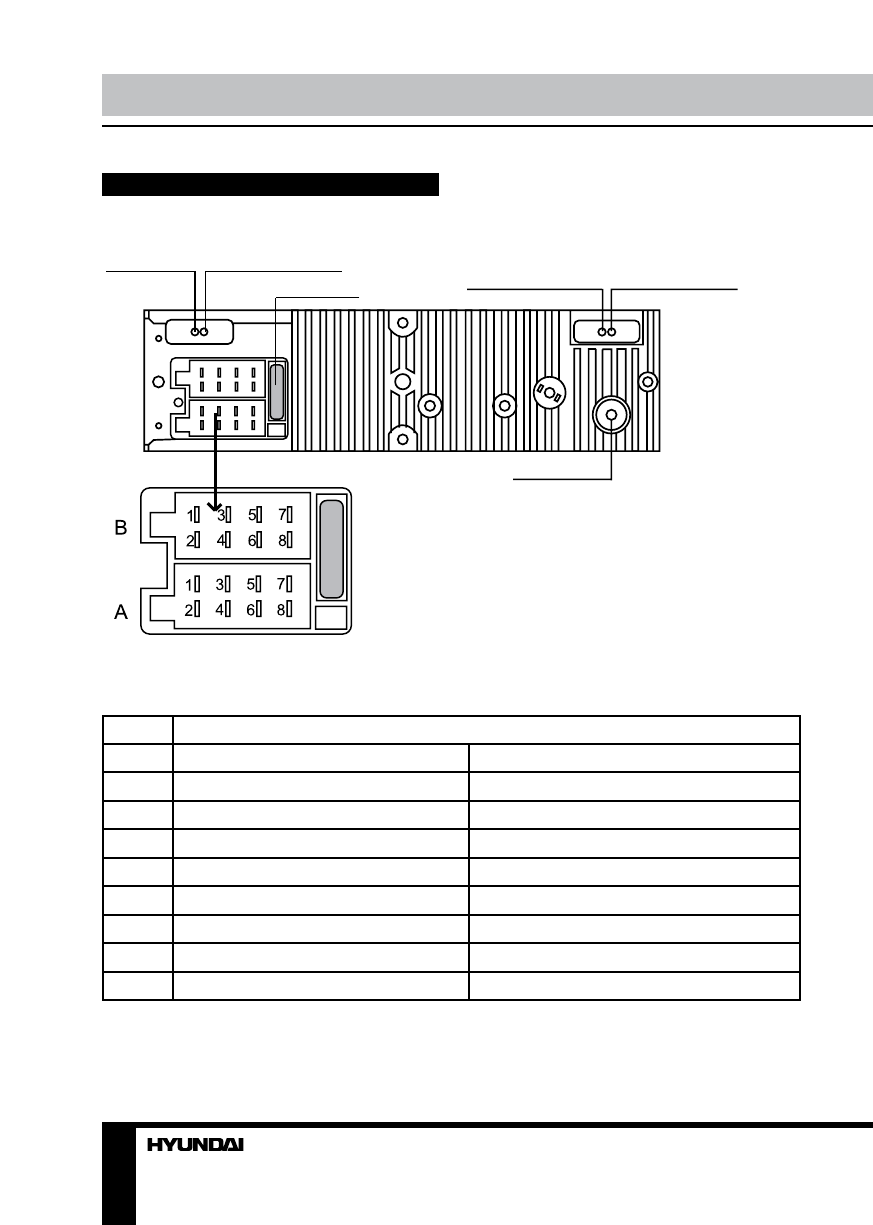

Схема электрических соединений

Парк. (коричн.) Видеовыход (желтый)

Лин.выход прав.(красн.)

Коннектор A

1. -
2. -
3. -
4. К аккумулятору +12В
5. Питание антенны
6. -
7. +12В (питание)
8. Заземление

Коннектор B

1. Тыловой правый динамик (+)
2. Тыловой правый динамик (-)
3. Фронтальный правый динамик (+)
4. Фронтальный правый динамик (-)
5. Фронтальный левый динамик (+)
6. Фронтальный левый динамик (-)
7. Тыловой левый динамик (+)
8. Тыловой левый динамик (-)

ISO-коннектор

Предохранитель (15 А)

Лин. выход лев. (белый)

Разъем для антенны

Таблица проводов ISO-коннектора

Номер

Функция

Разъем A

Разъем B

1

-

Тыловой правый(+) - Фиолетовый

2

-

Тыловой правый(-) - Фиолетовый/Черный

3

-

Фронтальный правый(+) - Серый

4

Питание 12В (+)/желтый

Фронтальн. правый(-) - Серый/Черный

5

Питание антенны/синий

Фронтальный левый(+) - Белый

6

-

Фронт. левый((-) - Белый/Черный

7

Зажигание/красный

Тыловой левый(+) - Зеленый

8

Земля/черный

Тыловой левый(-) - Зеленый/Черный

Провод питания антенны предназначен для подачи питания на антенну и для удаленного

управления дополнительным усилителем.
