30

31

Установка/Подключение

Установка/Подключение

Подключение

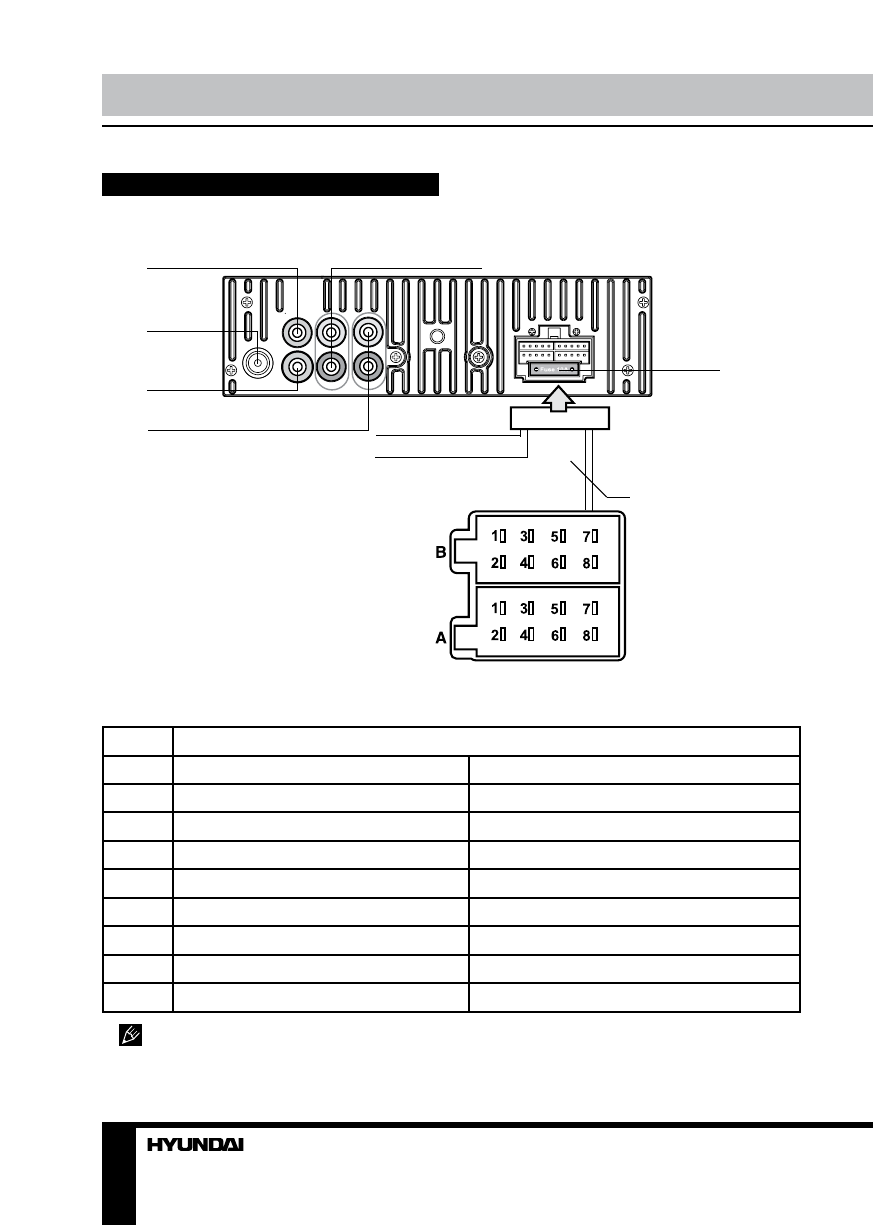

Схема электрических соединений

Предохранитель
10 A

Парковочный (фиолетовый)

Задняя передача
(розовый)

Линейный выход RCA
(лев=бел.; правый=красн.)

Вход для камеры

заднего вида

Разъем для
антенны

Видеовыход

Выход на сабвуфер х 2

12

Таблица проводов ISO-коннектора

Номер

Функция

Разъем A

Разъем B

1

-

Тыловой правый(+) - Синий

2

-

Тыловой правый(-) - Синий/Белый

3

-

Фронтальный правый(+) - Серый

4

Питание 12 В (+)/желтый

Фронтальн. правый(-) - Серый/Белый

5

Питание антенны/усилит - оранжев.

Фронтальный левый(+) - Зеленый

6

-

Фронт. левый((-) - Зеленый/Черный

7

Зажигание/красный

Тыловой левый(+) - Коричневый

8

Заземление/черный

Тыловой левый(-) - Коричневый/Черный

Провод питания антенны предназначен для подачи питания на антенну и для удален-

ного управления дополнительным усилителем.

ISO-коннектор
