Установка/Подключение

Подключение

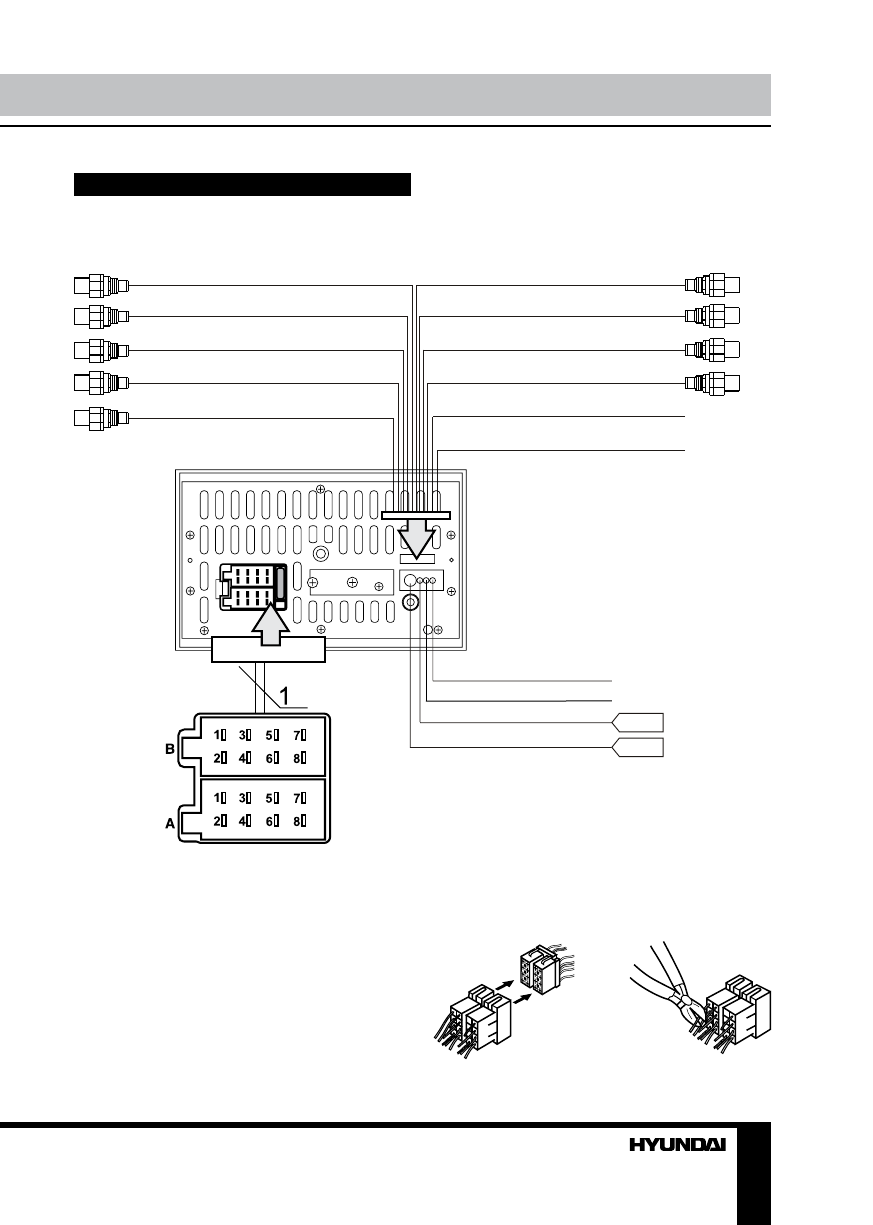

Схема электрических соединений

Линейный выход (тыл) правый

(черный провод с красной головкой)

Линейный выход (тыл) левый

(черный провод с белой головкой)

Линейный выход (фронт) левый

(черный провод с белой головкой)

ТВ-антенна

(черн. провод с черн. головкой)

USB-кабель

Линейный выход (фронт) правый

(черный провод с красной головкой)

Парковочный провод (коричневый)

Провод заднего хода (розовый)

Радиоантенна

GPS-антенна (опция)

Аудиовыход левый

(черный провод с белой головкой)

Аудиовыход правый

(черный провод с красной головкой)

ISO-коннектор

Камера заднего вида

(черный провод с желтой головкой)

Сабвуфер

(черный провод с зеленой головкой)

Видеовыход

(черный провод с желтой головкой)

Использование разъема ISO

1. Если в Вашем автомобиле есть разъ-

ем ISO, произведите подключение, как
показано на рисунке.

2. Для подключений без разъемов ISO

внимательно проверьте все провода перед
подключением, неправильное подключение
может привести к повреждениям изделия.
Обрежьте разъем, подключите цветные

головки разъема к шнуру питания батареи в
соответствии с приведенной таблицей.
