Установка/Подключение

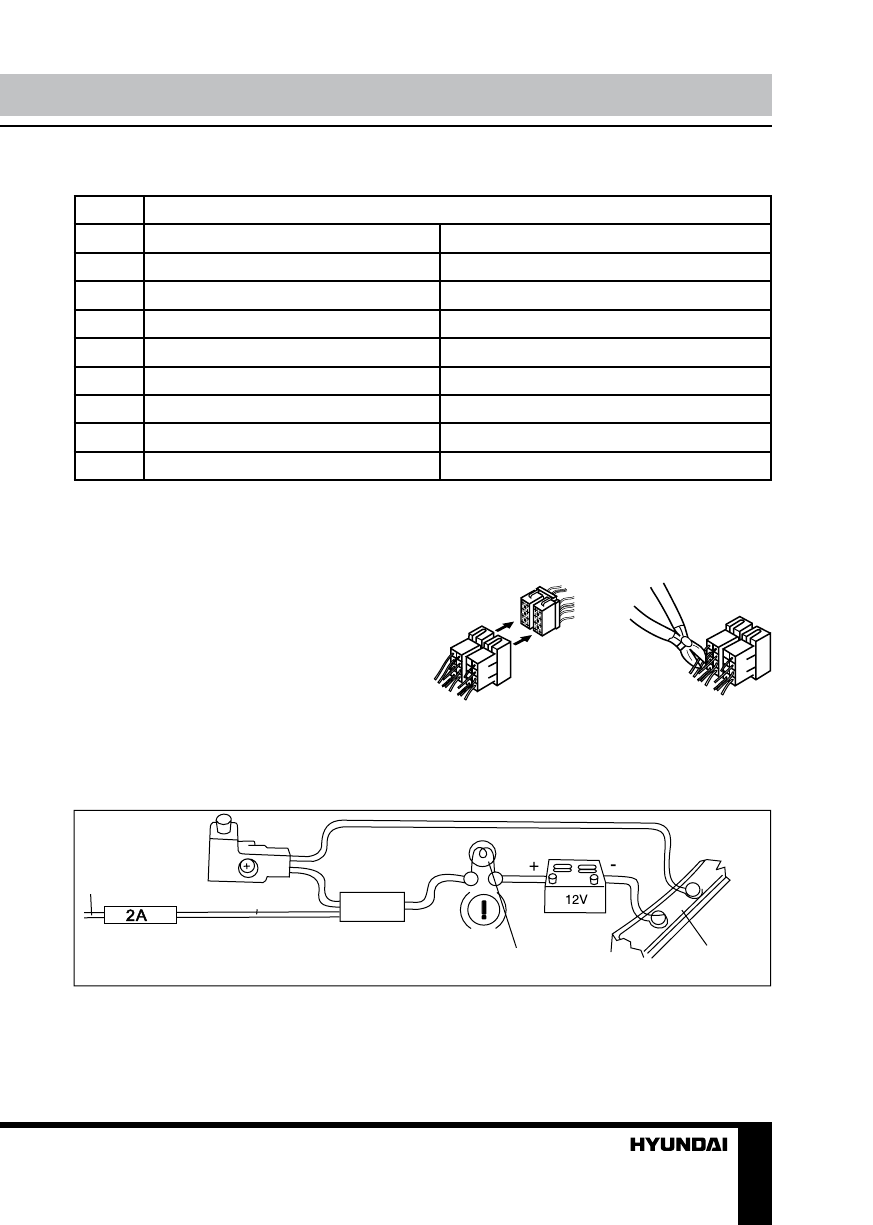

Таблица проводов ISO-коннектора

Номер

Функция

Разъем A

Разъем B

1

-

Тыловой правый(+) - Фиолетовый

2

-

Тыловой правый(-) - Фиолетовый/Черный

3

Парковочный тормоз/коричневый

Фронтальный правый(+) - Серый

4

Питание 12В (+)/желтый

Фронтальн. правый(-) - Серый/Черный

5

Питание антенны/синий

Фронтальный левый(+) - Белый

6

-

Фронт. левый((-) - Белый/Черный

7

Зажигание/красный

Тыловой левый(+) - Зеленый

8

Земля/черный

Тыловой левый(-) - Зеленый/Черный

Провод питания антенны предназначен для подачи питания на антенну и для удаленного

управления дополнительным усилителем.

Использование разъема ISO

1.  Если в Вашем автомобиле есть разъ-

ем ISO, произведите подключение, как
показано на рисунке.

2.   Для подключений без разъемов ISO

внимательно проверьте все провода перед
подключением, неправильное подключение
может привести к повреждениям изделия.
Обрежьте разъем, подключите цветные

головки разъема к шнуру питания батареи в
соответствии с приведенной таблицей.

Подключение парковочного провода

Контакт
парковочного
тормоза

Световой индикатор
ручного тормоза

Кузов

Аккумулятор

Коричневый провод

Если парковочный провод подсоединен к ручному тормозу, наличие видеоизображения

на дисплее будет зависеть от движения автомобиля. Когда автомобиль движется вперед,
при воспроизведении видео на дисплее отобразится предупредительная надпись, картинка
будет отсутствовать; это позволит водителю не отвлекаться от управления автомобилем.
