Установка/Подключение
Подключение

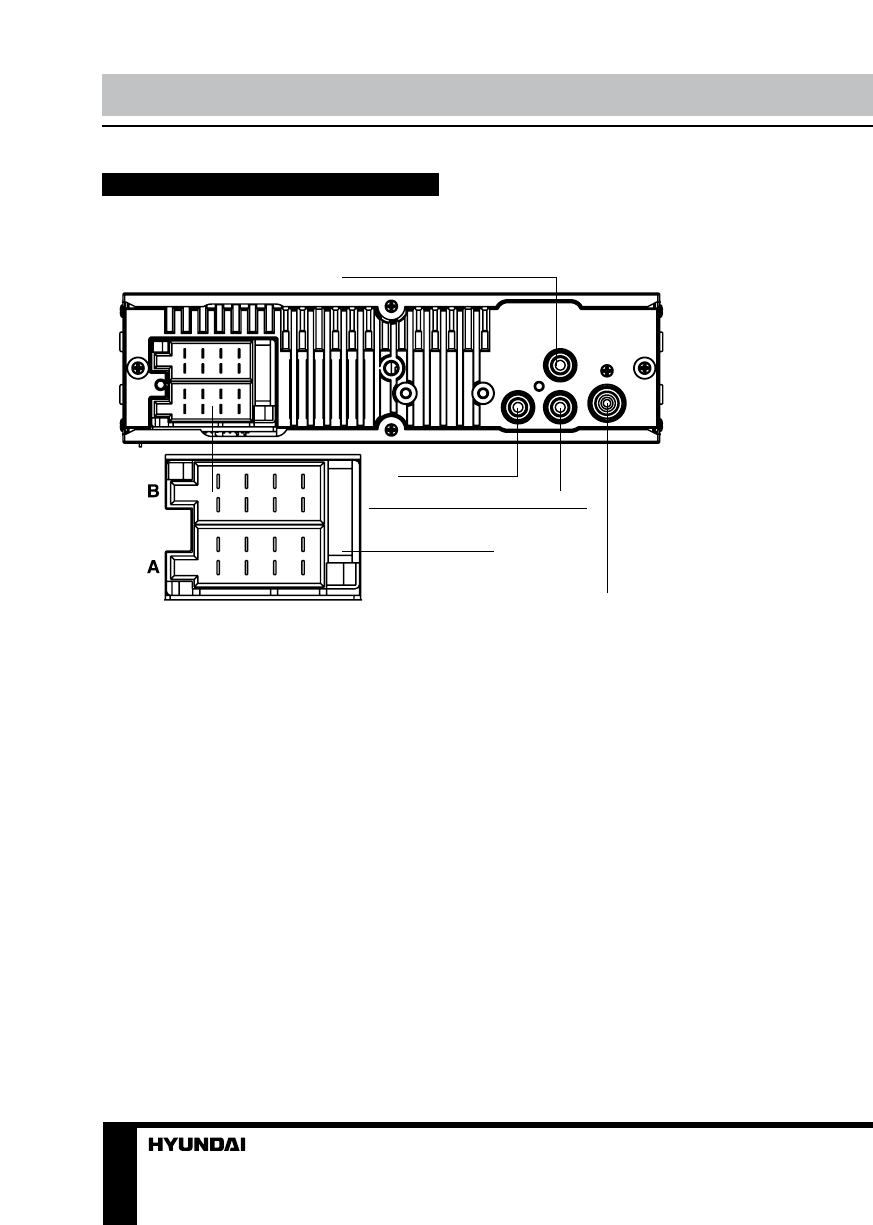

Схема электрических соединений
Видевыход (желтый)
ISO-коннектор
Линейный выход RCA (красн=правый)
Разъем для антенны
Предохранитель 10 A
Линейный выход RCA (белый=левый)
1
1
3
3
5
5
7
7
2
2
4
4
6
6
8
8
Коннектор A
1. -
2. -
3. Парковочный тормоз/коричневый
4. К аккумулятору +12В
5. Питание антенны
6. -
7. +12В (питание)
8. Заземление
Коннектор B
1. Тыловой правый динамик (+)
2. Тыловой правый динамик (-)
3. Фронтальный правый динамик (+)
4. Фронтальный правый динамик (-)
5. Фронтальный левый динамик (+)
6. Фронтальный левый динамик (-)
7. Тыловой левый динамик (+)
8. Тыловой левый динамик (-)
