24
25
Установка/Подключение
Установка/Подключение
Подключение

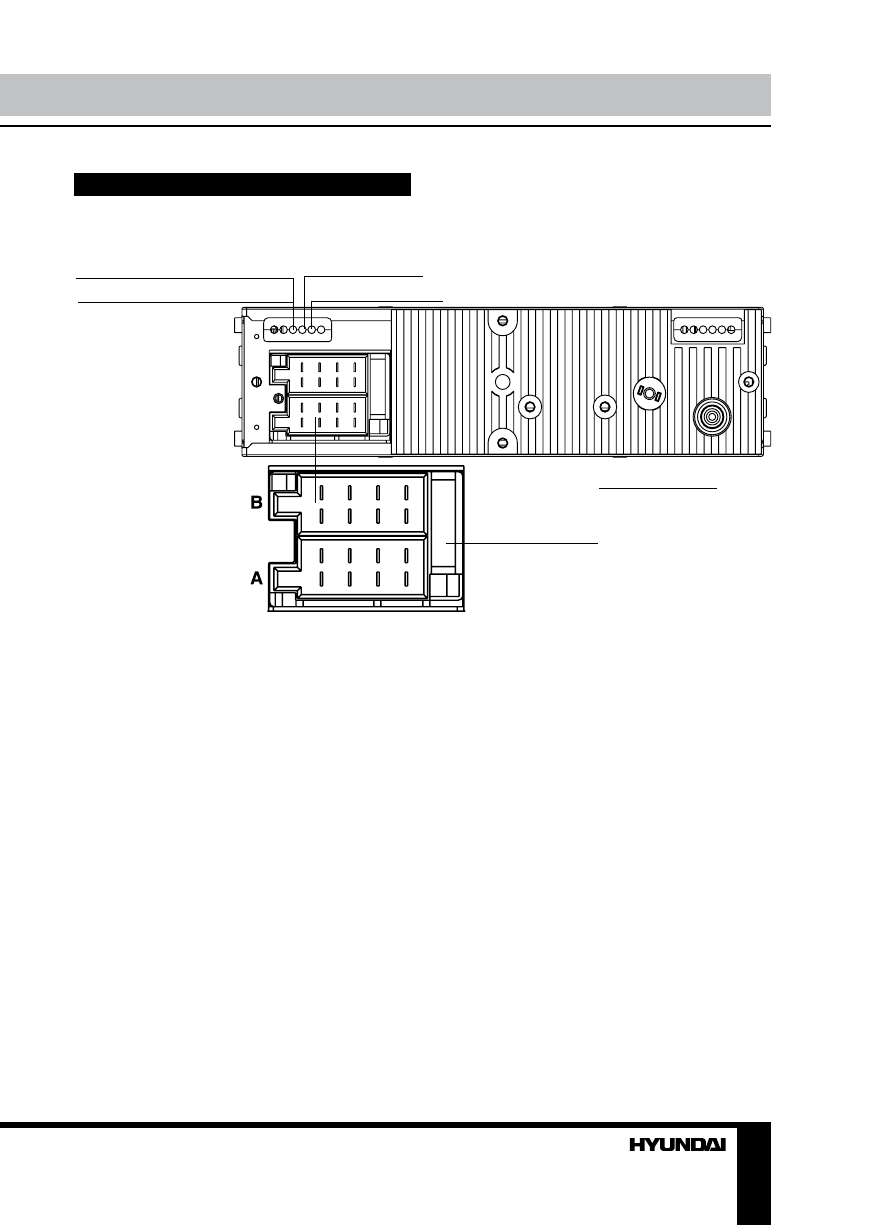

Схема электрических соединений
Парковочный (коричн.)
Видевыход (желтый)
ISO-коннектор
Линейный выход RCA (красн=правый)
Разъем для антенны
Предохранитель 15 A
Линейный выход RCA (белый=левый)
1
1
3
3
5
5
7
7
2
2
4
4
6
6
8
8
Коннектор A
1. -
2. -
3. -
4. К аккумулятору +12В
5. Питание антенны
6. -
7. +12В (питание)
8. Заземление
Коннектор B
1. Тыловой правый динамик (+)
2. Тыловой правый динамик (-)
3. Фронтальный правый динамик (+)
4. Фронтальный правый динамик (-)
5. Фронтальный левый динамик (+)
6. Фронтальный левый динамик (-)
7. Тыловой левый динамик (+)
8. Тыловой левый динамик (-)
Содержание
- 20 Утилизация изделия
- 21 • Убедитесь, что источник питания и
- 22 Установка; Установка устройства
- 23 Снятие устройства; Установка декоративной рамки
- 24 Операции со съемной панелью
- 25 Подключение
- 26 Таблица проводов ISO-коннектора; Номер; Разъем A; Использование разъема ISO; Для подключений без разъемов ISO; Подключение парковочного провода
- 27 Элементы управления; При нажатии кнопки RESET все
- 28 Пульт дистанционного управления; Извлеките лоток для батареи из
- 29 Основные операции
- 30 Режимы работы устройства
- 32 Воспроизведение USB
- 34 Настройка системы
- 35 Установка динамиков; КОНТРАСТНОСТЬ; Настройки предпочтений; Эти параметры могут быть изначально
- 36 Если установлен пароль, при выборе; Сначала введите старый пароль или 1369
- 37 Чистка корпуса устройства
- 38 Руководство по устранению; Неисправность Причина
- 39 Технические характеристики; Общие
