80

VX709E

Русский

РУКОВОДСТВО

ПО  УСТАНОВКЕ

‚

●

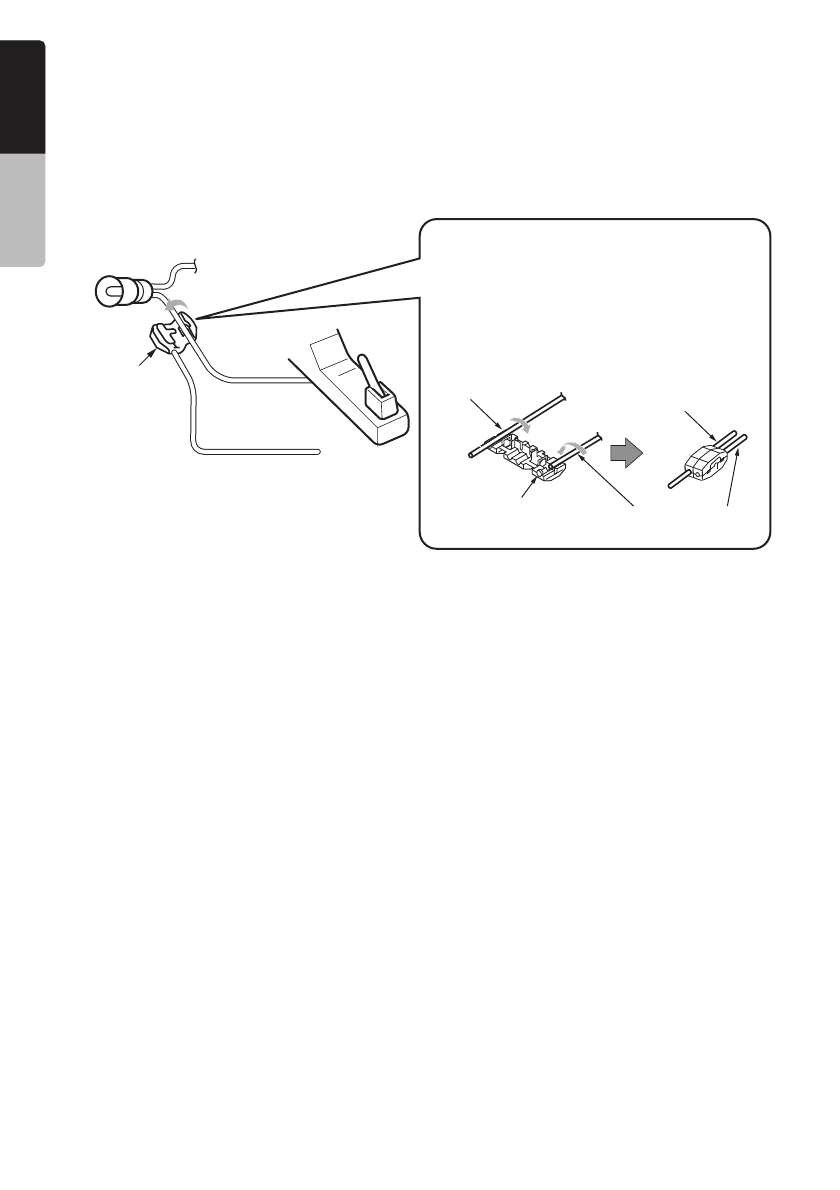

Подсоединение провода стояночного тормоза

Подключите провод к корпусу индикатора стояночного тормоза на панели измерительных приборов.

Примечание:

• Подключение провода стояночного тормоза к заземлению фонаря позволяет вам просматривать

видеозаписи при включении стояночного тормоза.

• Если провод стояночного тормоза не подсоединен, монитор не будет показывать видеоизображения.
• Если на экране сразу же после включения акселератора автомобиля появляется сообщение «

AUDO ONLY

»

(ТОЛЬКО ЗВУК), отпустите стояночный тормоз во время режима подтверждения безопасности, а затем
включите его вновь.

Индикатор стояночного тормоза
                                                     провод к аккумулятору

                                                                     Стояночный тормоз

                                                                                                                        Провод сигнала
Электрический                                                                                         стояночного                                Провод сигнала
тройниковый                                                                                            тормоза                                         стояночного
сросток                                   Провод сигнала                                                                                               тормоза
                                              стояночного тормоза

                                 Провод стояночного тормоза
                                            (Светло-Зеленый)
                                                                                                                                   Зажим
                                                                                                                                                                  Провод стояночного тормоза
                                                                                                                                                                               (Светло-Зеленый)

Подсоединение дополнительного оборудования

●

Подсоединение автомобильной камеры заднего обзора

Автомобильная камера заднего обзора может подключаться к терминалу видеовхода камеры заднего
обзора Rear Vision Camera с помощью кабеля типа RCA.  Подробнее см. в инструкции по эксплуатации
камеры заднего обзора.

Примечание:

•

Обязательно подсоедините разъем задней передачи к соответствующему разъему автомобиля.

•

Подсоедините камеру заднего обзора к кабелю типа RCA; в противном случае экран при включении задней
передачи будет оставаться черным.

•

Для подключения камеры заднего обзора к основному блоку требуется внешний источник питания САА185.
(приобретается отдельно).

●

Подсоединение навигационной системы

При использовании NP509E:
Подключите CeNET Convert Box (CCB509) к основному блоку через кабели CeNET и RGB, затем подключите
CeNET Convert Box (CCB509) и NP509E через системный кабель.

При использовании NAX983HD/NAX973HD/NAX963HD:
Подключите CeNET к разъему RGB.

Более подробная информация дана в руководстве пользователя навигационной системы.

●

Как закрепить электрический тройнико-

вый сросток

1.   Расположите кабель стояночного тормоза в

зажим и закрутите его в указанном стрелочкой
направлении.

2.   Расположите кабель сигнала стояночного

тормоза и закрутите его в указанном стрелочкой
направлении.
