79
VX709E
Русский
РУКОВОДСТВО
ПО УСТАНОВКЕ
r
w
B-1
B-6
B-5
B-7
B-8
B-4
B-3
B-2
A-4
A-6
A-8
A-7
q
A-5
∗
1
∗
2
∗
1
t

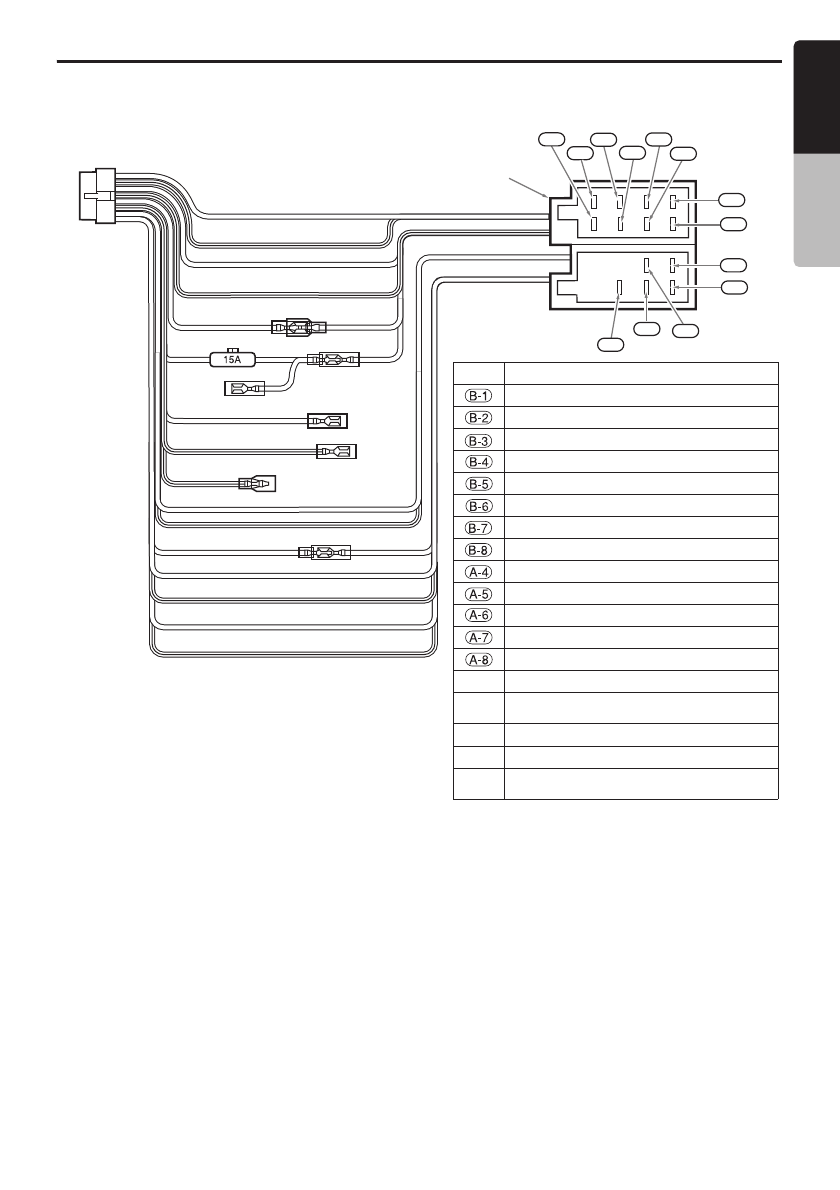

No.
Описание
ТЫЛОВОЙ ПРАВЫЙ
‚
ТЫЛОВОЙ ПРАВЫЙ
„
ФРОНТАЛЬНЫЙ ПРАВЫЙ
‚
ФРОНТАЛЬНЫЙ ПРАВЫЙ
„
ФРОНТАЛЬНЫЙ ЛЕВЫЙ
‚
ФРОНТАЛЬНЫЙ ЛЕВЫЙ
„
ТЫЛОВОЙ ЛЕВЫЙ
‚
ТЫЛОВОЙ ЛЕВЫЙ
„
+ 12 В ОСНОВНОЕ ПИТАНИЕ (*1)
Автомобильная антенна
ПОДСВЕТКА
+ 12 В ДОПОЛНИТЕЛЬНОЕ ПИТАНИЕ (*1)
ЗАЗЕМЛЕНИЕ
q
РАЗЪЕМ ISO
w
Терминал рукоятки заднего хода
(Пурпурный/Белый)
e
Резервный вход (Желтый)
r
Стояночный тормоз (Светло-Зеленый)
t
Терминал дистанционного включения
(синий/белый) (*2)
e
Примечание:
*1
В определенных автомобилях -
Volkswagen/Opel/Vauxhall
- необходимо поменять местами <<красный>>
(дополнительный) и <<желтый>> (основное электропитание) провода питания во избежание перегрузки
и стирания памяти.
*2
При установке аппарата в
Volksw
agen 1998 года или более позднюю модель
необходимо отключить
выход <<Remote>>. Отсоедините <<сине-белый>> провод и изолируйте конец. Если провод не отключен,
а конец не изолирован, возможен пробой.
Подробнее о подключении провода стояночного тормоза см. следующую страницу.
Содержание
- 3 Русский; Содержание; РУКОВОДСТВО ПО УСТАНОВКЕ И ПОДКЛЮЧЕНИЮ
- 4 ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ; Системы расширения
- 5 Типы воспроизводимых дисков; Воспроизводимые файлы; ALL; Относительно дисков CD Extra
- 6 Возможности DVD Video; Режим смены угла зрения; Поддержка нескольких языков
- 7 МЕРЫ ПРЕДОСТОРОЖНОСТИ; ПРЕДУПРЕЖДЕНИЕ; ИНФОРМАЦИЯ ДЛЯ ПОЛЬЗОВАТЕЛЕЙ:
- 9 О зарегистрированных товарных знаках и т.п.
- 10 Функции кнопок; Датчик
- 12 Обзор действия клавиш и сенсорных кнопок; Включение аппарата
- 18 Пульт дистанционного управления; Наименования и назначение клавиш; Установка батареек
- 19 Назначение кнопок пульта дистанционного управления
- 20 Включение и выключение питания; Регулировка уровня громкости; Открытие и регулировка угла наклона панели управления
- 21 Выключение звука; Включение аудио-видео характеристик; Включение монитора
- 22 Установка / Извлечение диска; Примечания об использовании дисков; Запрещено; Обращение
- 23 Установка диска; После установки диска
- 24 Подключение/ Отключение USB устройства; Воспроизводимые USB устройства; Подробнее об Apple iPod
- 25 Подключение / Отключение USB устройства; Подключение USB устройства; Посл
- 26 Выбор медиа-источника; Изменение режима источника; Доступные медиа-источники; Для выбора режима BT Phone или Navigation
- 27 Функция 2Zone; О функции 2Zone; Режимы назначаемых источников; Отключение функции 2Zone
- 28 УПРАВЛЕНИЕ ИСТОЧНИКАМИ; Прием радиопередач; Прослушивание радиопередач
- 29 Занесение в память вручную
- 30 Включение/Выключения функции AF
- 32 Поиск PTY; Экстренные сообщения
- 33 Управление в режиме DVD Video; Выбор режима DVD Video; Вызов меню настройки DVD SETUP
- 34 Настройка размера экрана; Настройка маркеров угла обзора
- 35 Настройка ко
- 36 Рксский; Просмотр DVD Video
- 37 Управ
- 38 Замедленное воспроизведение
- 40 Управление в режиме Audio CD; Выбор режима CDDA; Управление AUDIO CD; Прослушивание Audio CD
- 41 Др; Вывод заголовков треков
- 43 Меры предосторожности при
- 44 Пау; Выбор файла/трека из перечня; Другие режимы воспроизведения
- 45 Управление в режиме DivX; О файлах DivX
- 46 Просмотр фильмов DivX
- 47 УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬ-; Управление iPod; Выбор режима iPod; Органы управления
- 49 Управление в меню iPod; Отображение меню iPod на экране
- 51 Управление в режиме запоминающего устройства USB; Выбор режима запоминаю-
- 52 Операции аудио проигрывателя с Bluetooth; Выбор режима Bluetooth
- 53 Воспроизведение музыки
- 54 Настройка функций телефона; Операции телефона с Bluetooth
- 56 Выбор сотового телефона
- 57 Использование Телефона; Повторный набор номера; Осуществление звонков с использо-
- 58 Ос; Ответ на входящие вызовы
- 59 Управление навигационной системой; Управление NAVI
- 60 Управление AUX; Вызов меню режима AUX
- 61 НАСТРОЙКА СИСТЕМЫ; Настройка звука; Вызов меню управления; Настройка DZE (Digital
- 62 Регулировка тембра; Настройка ни; балансом
- 64 Общие настройки; Настройка звукового сигнала
- 65 Выполнение проверки системы; Смена обоев
- 66 Ввод персонального кода
- 67 Настройка монитора; Установка режима экрана
- 68 НЕПОЛАДКИ И; Общие характеристики
- 69 DVD проигрыватель
- 70 СООБЩЕНИЯ ОБ ОШИБКАХ; Устройства USB
- 72 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- 73 МЕРЫ ПРЕДОСТОРОЖНОСТИ; Условные обозначения
- 74 Учтите при установке
- 75 ПРЕЖДЕ, ЧЕМ ПРИСТУПИТЬ К УСТАНОВКЕ
- 76 МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ УСТАНОВКЕ
- 77 УСТАНОВКА ОСНОВНОГО БЛОКА; Установка основного блока в автомобили NISSAN; Отверстия под крепежные винты (вид сбоку на
- 78 Установка основного блока в автомобили TOYOTA; Типичные установочные кронштейны; Пример 1 Пример 2 Пример 3
- 79 МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ПОДСОЕДИНЕНИИ
- 80 ПОДСОЕДИНЕНИЕ
- 82 Подсоединение дополнительного оборудования; Как закрепить электрический тройнико-
- 83 СИСТЕМА СЕМПЛОВ
