74

VX709E

Русский

РУКОВОДСТВО

ПО  УСТАНОВКЕ

5.

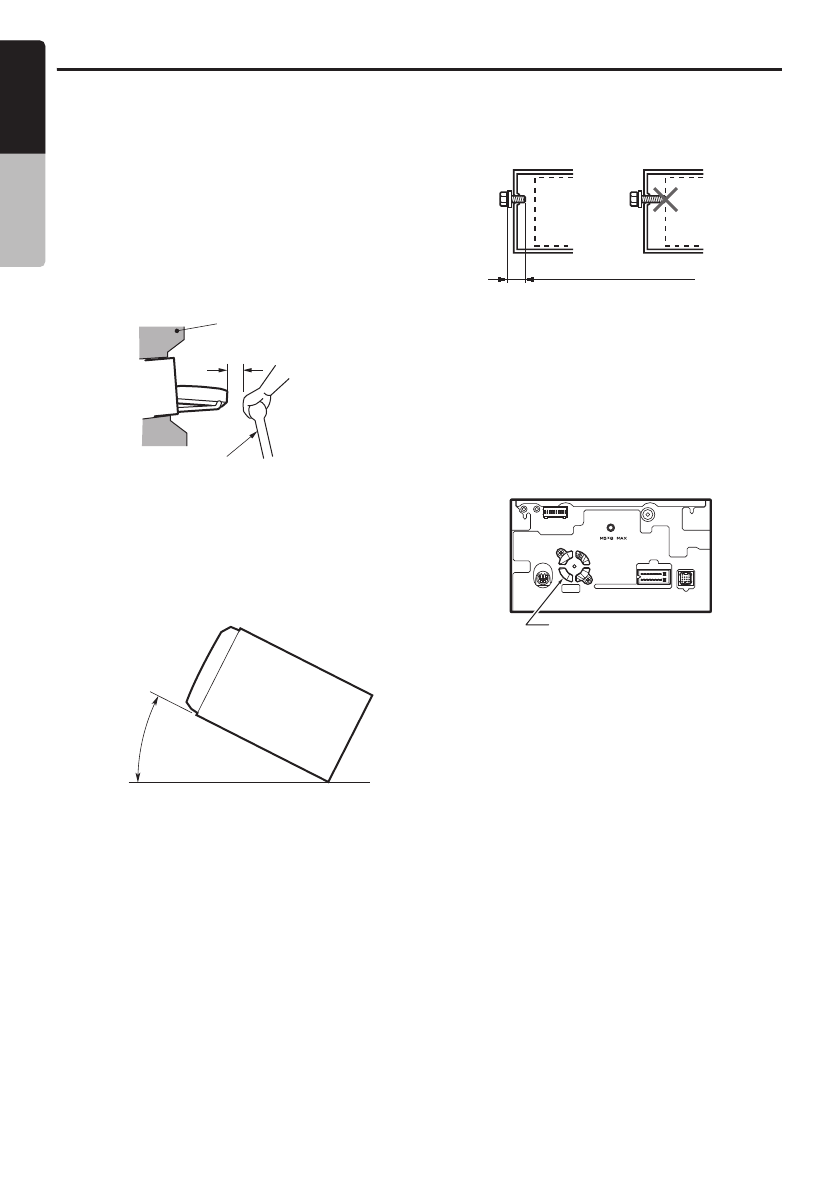

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ УСТАНОВКЕ

1.

Прежде, чем приступить к установке аппа-
рата, подготовьте все необходимые для
этого принадлежности.

2.

В данной модели применяются направляю-
щие для установки панели управления
(оболочная система установки).
В некоторых автомобилях панель управле-
ния может упереться в приборную панель
или рукоятку переключения скоростей, и в
результате аппарат будет невозможно уста-
новить. При выборе места для установки
убедитесь в том, что аппарат не мешает
ходу рукоятки переключения скоростей
(см. рис. 2).

                                                 Приборная панель

Рукоятка переключения
скоростей (убедитесь в том,
что она не касается
ЖК-панели)

Рисунок 2

3.

Устанавливайте аппарат под углом не более
30° к горизонтальной плоскости. (Рисунок 3)

   Макс.: 30

о

Рисунок 3

4.

Если вы собираетесь как-либо доработать
корпус автомобиля, например, просверлить
отверстия, предварительно проконсультируй-
тесь по месту приобретения автомобиля.

5.

При установке пользуйтесь шурупами из
комплекта поставки.  Применение других
шурупов может привести к неисправности.
(Рисунок 4)

                     Корпус                          Корпус

                                    Повреждение

                         Не более 8 мм (шуруп M5)

Рисунок 4

6.

Данный аппарат оснащен мотором вентиля-
тора, предотвращающего перегрев основ-
ного блока, расположенным в задней части
основного блока.  Если мотор вентилятора
перекрыт проводами или установочным
кронштейном, это может привести к неис-
правности. При прокладке проводов сле-
дите за тем, чтобы не перекрыть вентиля-
тор. (Рисунок 5)

Вентилятор

Рисунок 5
