Установка основного блока в автомобили TOYOTA

Примечание:

*

2

Некоторые отверстия в панели слишком малы
для устройства в зависимости от типа и
модели.  В таких случаях подровняйте раму
панели с верхней и нижней сторон примерно
на 0,5 ... 1,5 мм, чтобы устройство можно было
вставить ровно.

*

3

Если крюк на установочном кронштейне
мешает установке аппарата, согните и
выровняйте его.

Установка в прочие автомобили (кроме NISSAN и TOYOTA)

В некоторых случаях может потребоваться доработка центральной панели (поджатие,  отпиливание
и т.п.)

Снятие основного блока

Если необходимо снять основной блок, разберите его в порядке, обратном процедуре «

УСТАНОВКА

ОСНОВНОГО БЛОКА

» (см. стр.75).

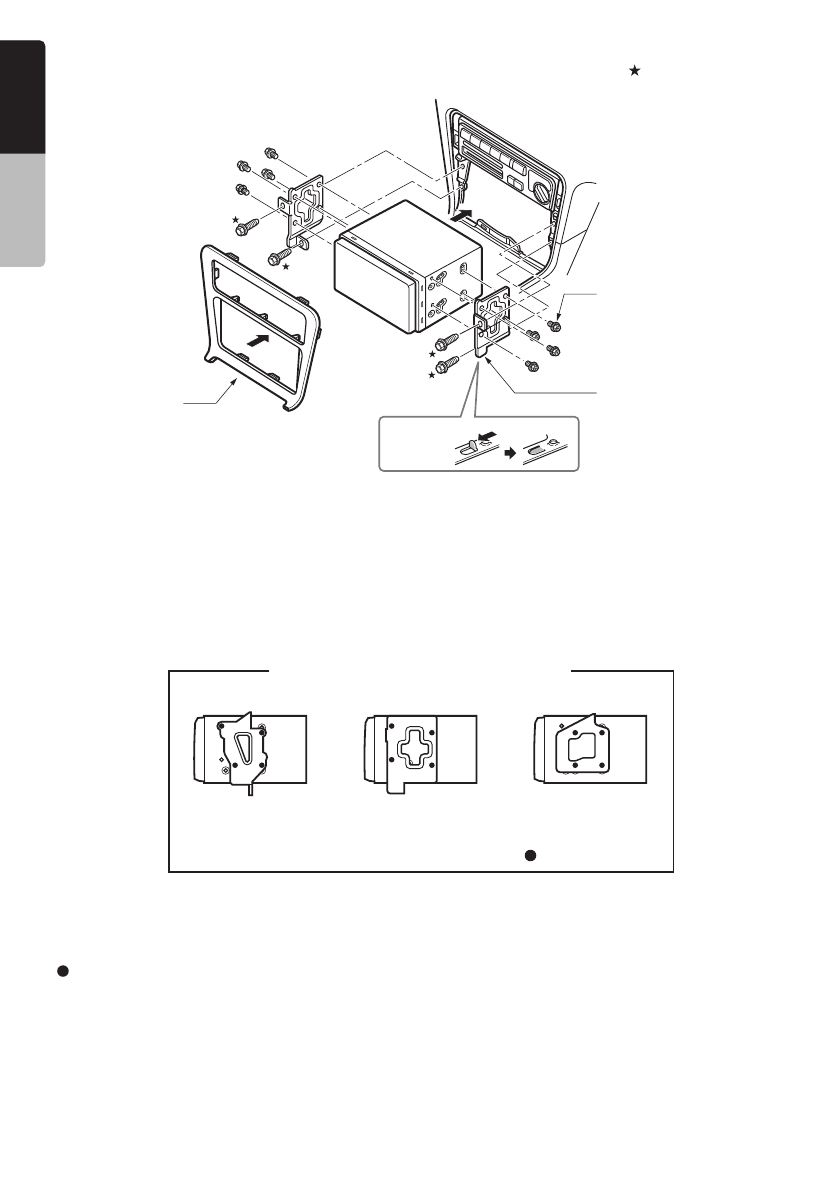

Рисунок 7

Установочный кронштейн
(1 пара - для левой и правой
стороны)

8 шестигранных шурупов
(M5 х 8)

Центральная

панель

 (*

2

)

Основной

блок

*

3

Типичные установочные кронштейны

Пример 1                            Пример 2                        Пример 3

Закрепляйте шурупы к значкам

Установите с использованием входящих в комплект деталей. (Винта, помеченные     , закреплены
к автомобилю.)
