MAX688RBT
81
Описание
Тыловой правый
Тыловой правый
Фронтальный правый
Фронтальный правый
Фронтальный левый
Фронтальный левый
Тыловой левый
Тыловой левый
Питание +12 В (*1)
Автомобильная антенна
Освещение
Дополнительное питание +12 В (*1)
Масса
Разъем ISO
Разъем датчика заднего хода (Фиолетовый/Белый)
Запасной разъем (Желтый)
Разъем датчика стояночного тормоза (Светло-зеленый)
Разъем дистанционного управления (Синий/Белый) (*2)
подключение провода датчика стояночного тормоза
Подключите этот провод к отрицательному выводу лампы стояночного тормоза на приборной панели.
Примечание:
•
Подключение этого к отрицательному выводу лампы стояночного тормоза позволит смотреть видео, когда задейс-
твован стояночный тормоз.
•
Если провод стояночного тормоза не подключен, на мониторе не будет изображения видео.
•
Если сразу после включения зажигания автомобиля на экране появляется надпись «AUDIO ONLY» (Только звук), не-
обходимо, соблюдая необходимые предосторожности, отпустить стояночный тормоз, а затем опять задействовать
его.
подключение дополнительных аксессуаров
подключение пзС-камеры заднего вида
ПЗС-камеру автомобиля можно подключить к разъему CCD устройства. Более подробную информацию можно
найти в руководстве камеры.
Примечание:
•
Не забудьте подключить провод датчика заднего хода к соответствующему разъему автомобиля.
•
Подключите камеру к кабелю RCA, иначе при включении задней передачи экран будет становиться черным.
•
Для соединения данного устройства и ПЗС-камеры требуется блок питания (приобретается отдельно).
•
Блок питания для камеры CAA147 использовать нельзя. Вместо него нужно использовать блок CAA188.
Навигационная система (NAX983HD/NAX973HD/NAX963HD)
При подключении навигационной системы нужно подключить разъемы CeNET и RGB. Более подробную инфор-
мацию можно найти в руководстве навигационной системы.
Лампа
стояночного
тормоза
+ Провод
на
аккумулятор
Электросоединитель
Провод
устройства
(
Светло
-
зеленый
)
Провод
датчика
стояночного
тормоза
Стояночный
тормоз
Провод
датчика
стояночного
тормоза
Провод
датчика
стояночного
тормоза
Ограничитель
Провод
устройства
(
Светло
-
зеленый
)

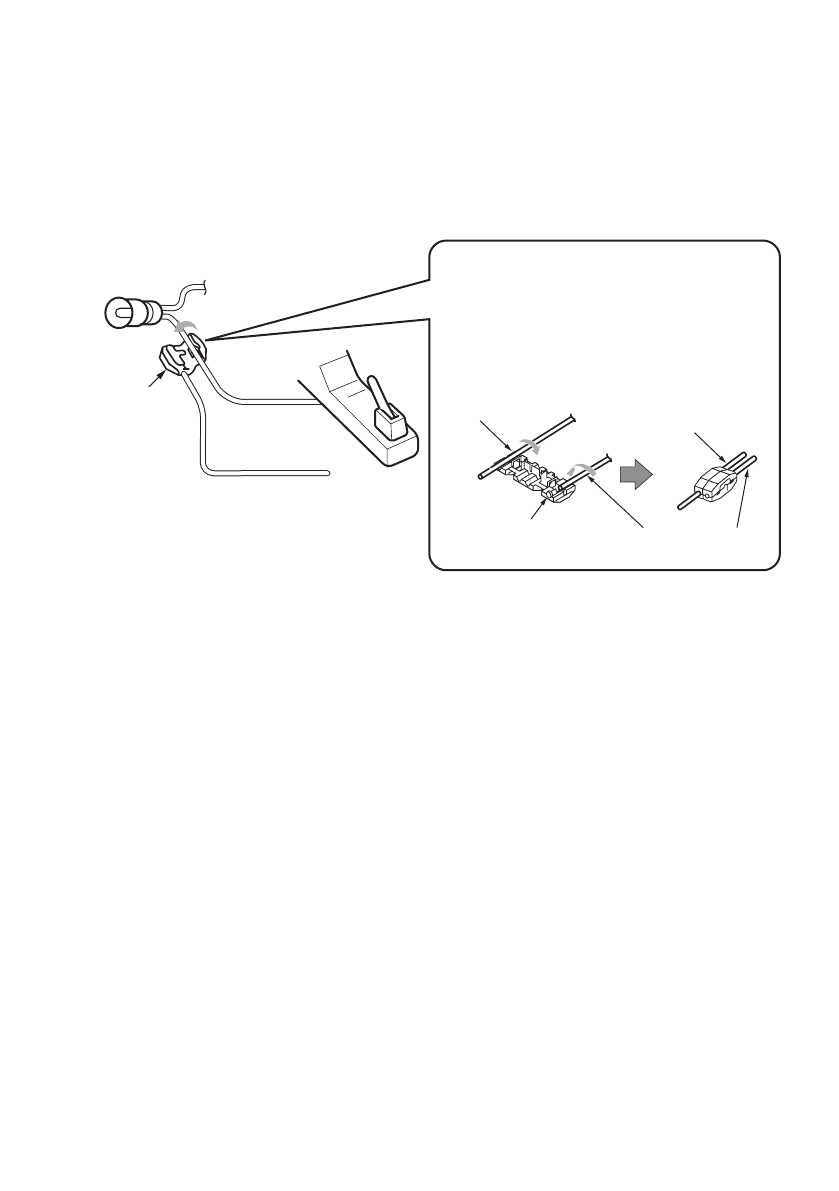

Как присоединить электросоединитель
1. Поместите провод устройства на соединитель,
уперев его в ограничитель, и обожмите его в
направлении стрелки.
2. Пропустите провод датчика стояночного
тормоза через соединитель и обожмите его в
направлении стрелки.
