78

MAX688RBT

1.  Обязательно отключите питание перед подклю-

чением.

2.  Будьте особенно осторожными при прокладке

проводов.
Прокладывайте их вдали от двигателя, вы-
хлопной трубы и т.п. Нагрев может повредить
провода.

3.  Если перегорел предохранитель, проверьте

правильность подключения проводов.
Если перегорел предохранитель, замените его
новым предохранителем, имеющим такой же
номинал (15 А).

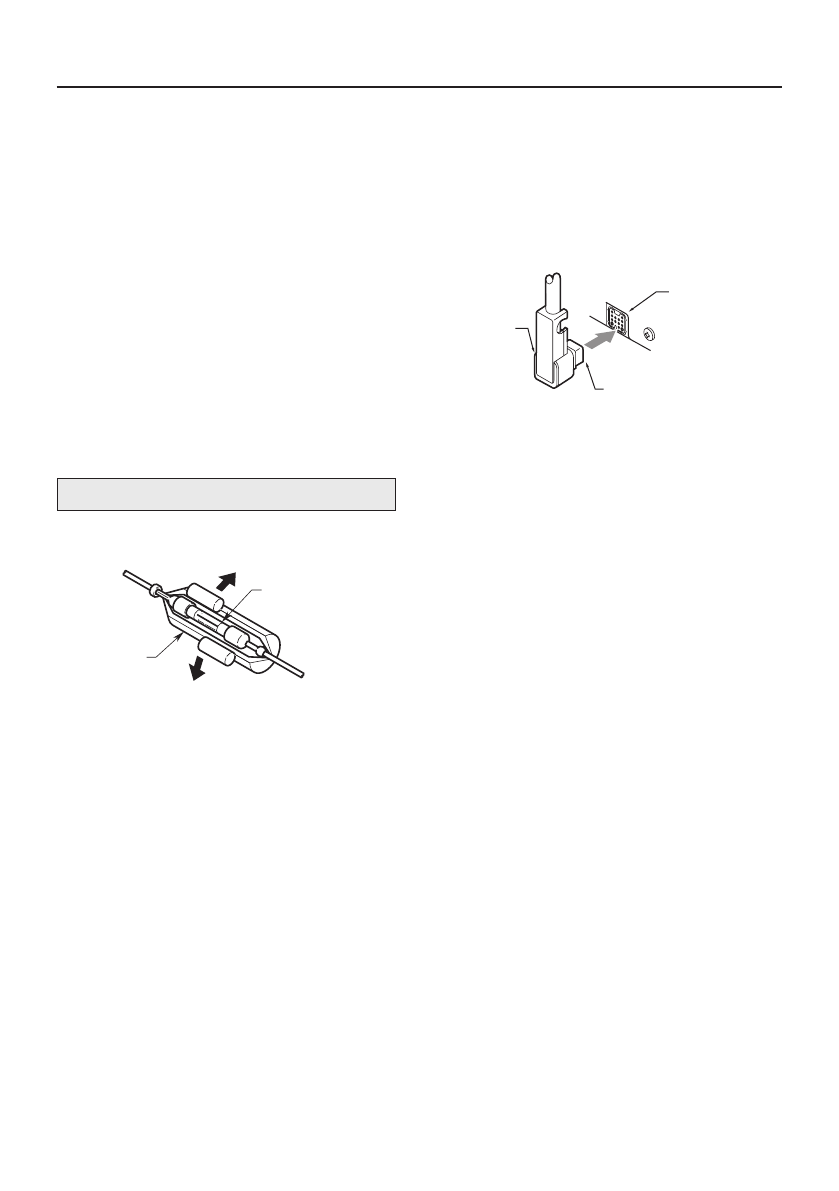

4.  Для замены предохранителя извлеките старый

предохранитель кабеля питания и вставьте
новый (рис. 8).

Примечание:

•

  Существуют различные типы держателей предох-

ранителей. Не позволяйте держателю, установлен-
ному в разрыв положительного провода, касаться
металлических деталей.

b

 ОСТОРОжНО

после подключения закрепите кабель зажимом
или изоляционной лентой для защиты.

Рис. 8

5.  Подключите разъем удлинительного кабеля

CeNET полностью до щелчка. При отключении
удлинительного кабеля CeNET возьмитесь за
подвижный колпачок и потяните его на себя
(рис. 9).

•

  Если Вы хотите удлинить кабель CeNET,

используйте удлинительный кабель CCA-520
(2,5 м) или CCA-521 (0,6 м), которые можно
приобрести отдельно.

Рис. 9

7. Предосторожности при подключении

Д

ержатель

предохранителя

Предохранитель

(15

А

)

Кабель

входящий в комплект

навигационной системы

Разъем

Подвижный

колпачок

Держатель

предохранителя

Предохранитель

А

Кабель

 CeNET

(

входящий

в

комплект

навигационной

системы

)

Разъем

 CeNET

Подвижный

колпачок
