MAX688RBT

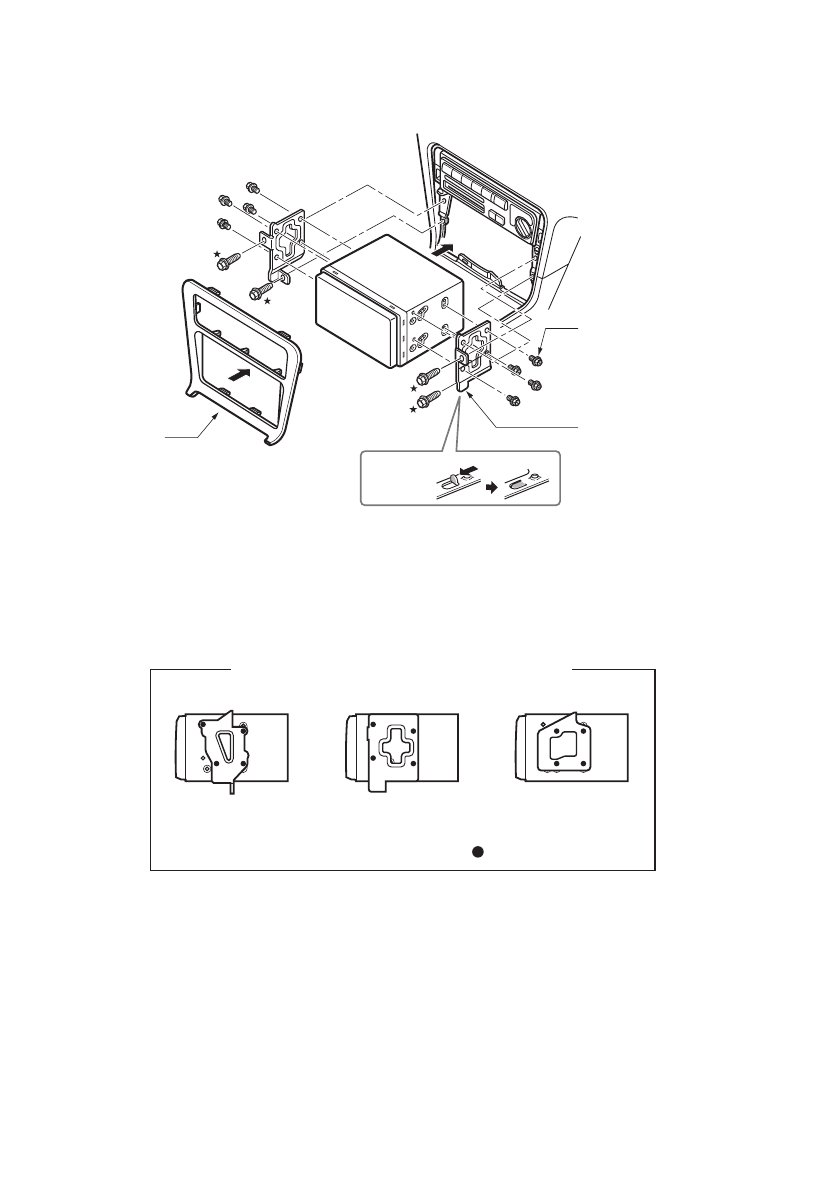

Установка устройства в автомобилях TOYOTA

Установите устройство, используя детали, имеющиеся в автомобиле (винта, обозначенные *, вкручиваются в
детали автомобиля).

Рис. 7

Монтажный кронштейн

(1 пара для установки

слева и справа)

8 винтов (M5 x 8)

Центральная

панель

* 2

Устройство

* 3

Стандартные монтажные кронштейны

Вариант 1

Вариант 2

Вариант 3

Вкрутите винты в точки .

Примечание:

*2 У некоторых моделей автомобилей отверстия в па-

нели слишком маленькие для установки устройс-
тва. В таком случае подрежьте верхнюю и нижнюю
сторону рамки панели примерно на 0,5–1,5 мм,
чтобы устройство свободно вставлялось.

*3 Если крючки на монтажном кронштейне мешают

вставить устройство, согните их плоскогубцами
или похожим инструментом.

Автомобили других марок (не NISSAN и TOYOTA)

В некоторых случаях может потребоваться модификация центральной панели (подрезание, подпиливание
и т.д.).

Снятие устройства

Если требуется снять устройство, сделайте это, выполняя процедуры, описанные в разделе «Установка основ-
ного блока устройства» на стр. 76, в обратном порядке.


