Меры предосторожности при монтаже - Clarion MAX688RBT - Инструкция по эксплуатации - Страница 77

MAX688RBT

75

Приборная

панель

Рычаг

переключения

передач

(

убедитесь

,

что

он

не

задевает

панель

устройства

)

Макс

. 30°

Корпус

Повреждение

Макс мм винт

Корпус

Отверстия вентилятора

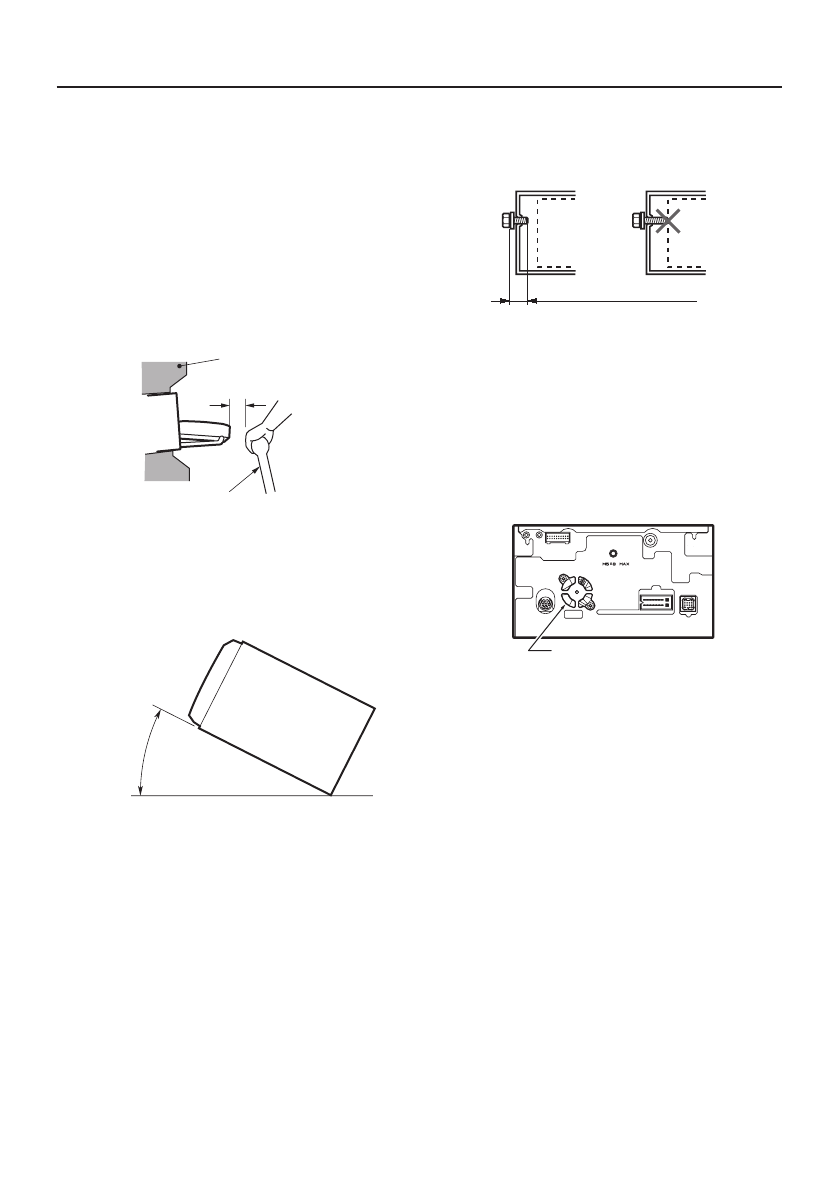

1.  Найдите все разделы, в которых описывается

монтаж устройства.

2.  Данное устройство имеет панель управления,

которая выдвигается вперед.
В некоторых автомобилях панель управления
может соприкасаться с приборной панелью или
рычагом переключения передач — устройство
нельзя устанавливать в такие автомобили.
Перед началом монтажа необходимо убедить-
ся, что устройство не будет мешать работе
рычага переключения передач или затруднять
видимость в месте, выбранном для установки
(рис. 2).

Рис. 2

3.  Установите устройство под углом не более 30° к

горизонтальной плоскости (рис. 3).

Рис. 3

4.  Если для установки требуется модификация

деталей автомобиля, например, сверление
отверстий, проконсультируйтесь со специалис-
том.

5.  Используйте для монтажа винты, входящие в

комплект. Использование других винтов может
вызвать повреждение устройства (рис. 4).

Рис. 4

6.  Данное устройство на задней стенке имеет

вентилятор, чтобы внутри его корпуса не
поднималась температура. Если отверстия
вентилятора закрыты проводами или монтаж-
ным кронштейном, он может работать недоста-
точно эффективно. Следите за тем, чтобы его
отверстия не были закрыты при подключении
проводов (рис. 5).

Рис. 5

5. Меры предосторожности при монтаже

Приборная

панель

Рычаг переключения передач

убедитесь что он не задевает

панель устройства

Макс

Корпус

Повреждение

Макс

. 8

мм

 (

винт

 M5)

Корпус

Отверстия вентилятора

Приборная

панель

Рычаг переключения передач

убедитесь что он не задевает

панель устройства

Макс

Корпус

Повреждение

Макс мм винт

Корпус

Отверстия

вентилятора
