85

-RU

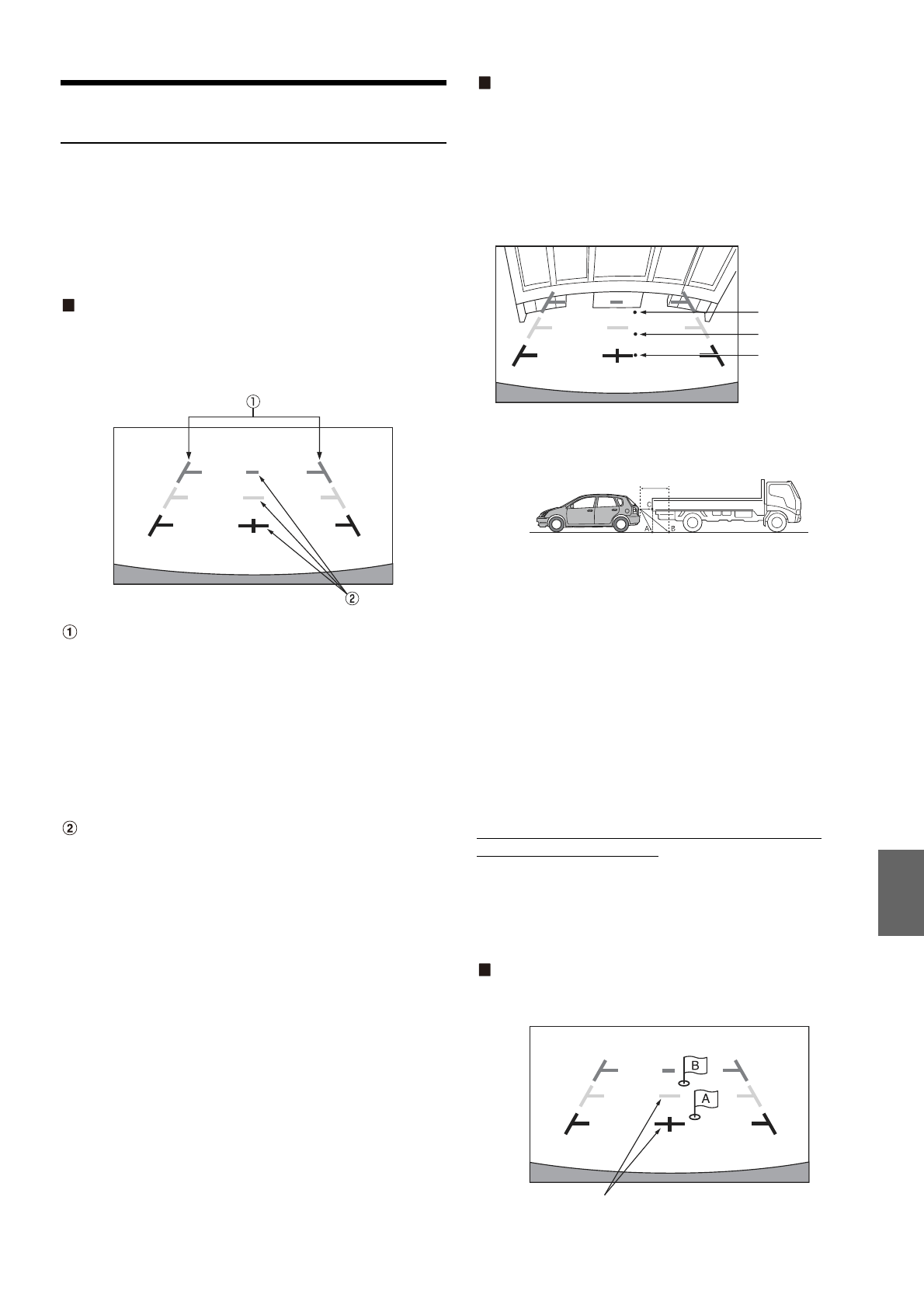

Информация о направляющей камеры
заднего вида

Чтобы отобразить направляющую, в разделе “Настройка
включения и выключения направляющей (ON/OFF)” (стр. 84)
выберите значение “On”. Дополнительную информацию по
регулировке направляющей см. в разделе “Калибровка задней/
передней камеры” (стр. 46). Также есть возможность отключить
отображение направляющей на экране изображения с камеры
заднего вида.

Значение меток

Когда на автомобиле рычаг переключения скоростей установлен в
положение заднего хода, на дисплее отображается изображение с
камеры заднего вида. Направляющие отображаются, чтобы помочь
оценить ширину автомобиля и расстояние до заднего бампера.

Метки ширины автомобиля (красные, желтые и
зеленые — в порядке увеличения расстояния)

Если калибровка выполнена правильно, метки указывают
ширину автомобиля. При движении задним ходом такое
изображение помогает направлять автомобиль по прямой
траектории.

Метки указывают расстояние от задней части автомобиля (от
края заднего бампера).
• Метки не перемещаются синхронно с рулевым колесом.
• Установите метки в соответствии с шириной машины.

Направляющие метки расстояния

Метки указывают расстояние от задней части автомобиля (от
края заднего бампера).
• Метки не перемещаются синхронно с рулевым колесом.
• Рекомендуется измерить фактическое расстояние до

отметок при парковке на ровной поверхности.

• В зависимости от состояния автомобиля или рельефа

траектории диапазон видимости может варьироваться.

• У камеры ограниченный диапазон видимости. Объекты,

находящиеся под предельными углами к камере (например, под
бампером или по краям бампера), могут не попасть в зону
видимости камеры.

• Изображение окружающей территории с камеры заднего вида

может немного отличаться от фактического.

• В зависимости от автомобиля направляющие могут

отклоняться вправо или влево. Это не является
неисправностью.

Направляющие метки расстояния

Направляющие расстояния указывают расстояние от заднего
бампера до уровня поверхности, на которой находится
автомобиль. Точно рассчитать расстояние до объектов,
находящихся выше уровня земли может быть затруднительно.

На следующем примере расстояние до A составляет 0,5 м, а
расстояние до B — 1 м.

<Экран>

<Расположение A, B и C>

В соответствии с отметками направляющих расстояния
на экране кажется, что грузовик припаркован на
расстоянии приблизительно 1 м (точка B). На самом деле,
если бы автомобиль сдавал задним ходом до точки A, он
столкнулся бы с грузовиком.
На экране точки A, B и C кажутся расположенными в
порядке возрастания расстояния. Но фактически точки A
и C расположены на одинаковом расстоянии, а точка B
находится дальше, чем точки A и C.

• Отметка ширины автомобиля отражает расстояние до

поверхности дороги. Расстояние до объекта на дороге,
представленное направляющими, может несколько отличаться
от фактического.

Расхождение показаний экранного изображения и
реального рельефа дороги

Перечисленные ниже условия способствуют расхождениям между
показаниями направляющих на экране и фактическим состоянием
поверхности дороги. (Изображение на иллюстрациях
представлены для случая, когда камера установлена в стандартное
положение.)

Пример. Участок дороги позади автомобиля
поднимается вверх.

<Экран>

C

B

A (прибл. 0,5 м)

прибл. 1 м

Направляющие метки расстояния
