84

-RU

Если подключена дополнительная камера, изображение с нее
можно выводить на монитор.
К данному устройству можно подключать переднюю камеру или
камеру заднего вида.
Выполните настройку выбора камеры (Вперед, Тыл или Другая) в
зависимости от подключенной камеры. Для получения
дополнительной информации см. “Настройка входа камеры” (стр. 45).

Передняя камера:

Если подключена камера HCE-C257FD, можно определить
условия впереди автомобиля, например, видеть объекты,
пешеходов и потенциально опасные ситуации.

Камера заднего вида:

Если подключена камера серии HCE-C127D/HCE-C157D/
HCE-C252RD, во время обратного движения автомобиля вид с
задней камеры (метки ширины и доступного расстояния от
автомобиля) автоматически отображается на экране устройства.

Камера другого типа:

Данная настройка устанавливается в случае подключения
камеры, отличной от передней камеры или камеры заднего вида,
например комнатной или боковой камеры.

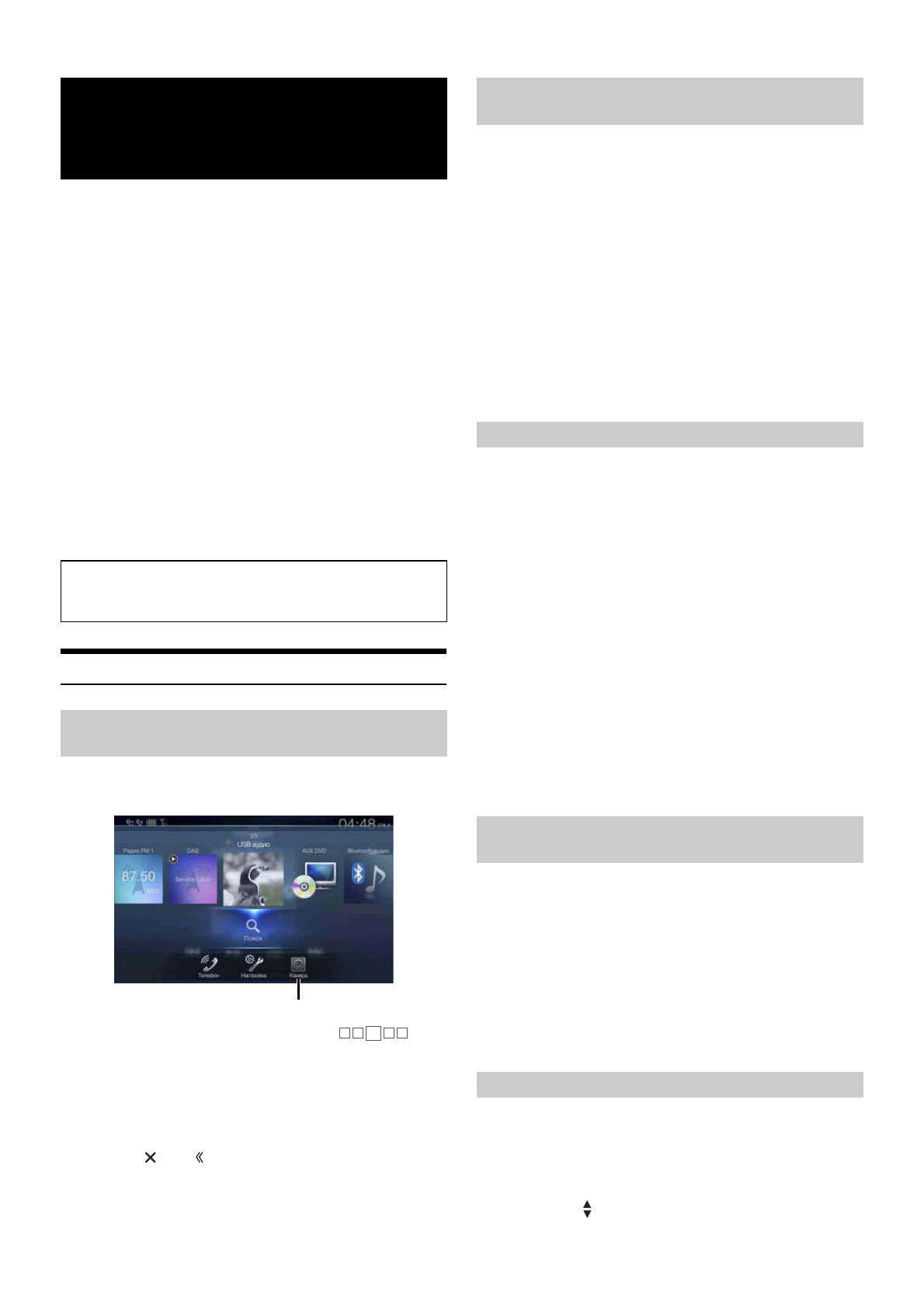

Работа камеры заднего вида

1

Нажмите кнопку

MENU

.

Отобразится экран меню.

• Можно отобразить экран меню, нажав

[

]

 в

нижней части экрана источника звука или проведя по
экрану вверх.

2

Коснитесь кнопки

[Камера]

.

Будет отображаться изображение задней камеры.

• Коснитесь экрана при отображении изображения камеры и

коснитесь

[

]

 или

[ ]

 для возврата к главному экрану

источника или на предыдущий экран.

• Можно выполнить функцию “Настройка ориентиров”. Для

получения дополнительной информации см. “Калибровка задней/
передней камеры” (стр. 46).

1

Переместите рычаг переключения передач в
положение заднего хода (R).

Воспроизведение изображения с камеры заднего вида при
движении задним ходом.

2

Если переместить рычаг переключения передач в
положение, отличное от положения заднего хода (R),
отобразится предыдущий экран.

• Сдавая назад, не полагайтесь исключительно на показания

камеры. Обязательно оборачивайтесь назад и оценивайте
обстановку самостоятельно, используя камеру в качестве
дополнительной помощи.

• Эта функция действует при правильном подключении провода заднего хода.
• Можно выполнить функцию “Настройка ориентиров”. Для

получения дополнительной информации см. “Калибровка задней/
передней камеры” (стр. 46).

Если у камеры есть функция выключения изображения, то
отобразится переключатель прямой смены.

1

Коснитесь экрана, когда отображается изображение
с камеры заднего вида.

Отобразится операционный экран.

• Операционный экран отображается в течение 5 секунд,

после этого возобновляется показ изображения с камеры.

2

Коснитесь

[Сзади]

,

[Панорама]

,

[Угловой]

 или

[Сверху]

.

Соответственно меняется ракурс.

• Для получения дополнительной информации о стандартных

ракурсах см. руководство пользователя камеры.

• Можно выполнить функцию “Настройка ориентиров”. Для

получения дополнительной информации см. “Калибровка задней/
передней камеры” (стр. 46).

1

Коснитесь экрана, когда отображается изображение
с камеры.

Отобразится операционный экран.

• Операционный экран отображается в течение 5 секунд,

после этого возобновляется показ изображения с камеры.

2

Коснитесь

[Выкл. напр.]

 на экране изображения с

камеры заднего вида.

Направляющая исчезнет, после чего вместо кнопки

[Выкл.

напр.]

 появится кнопка

[Вкл. напр.]

.

3

Коснитесь

[Вкл. напр.]

, чтобы отобразить направляющую.

1

Коснитесь экрана, когда отображается изображение
с камеры.

Отобразится операционный экран.

• Операционный экран отображается в течение 5 секунд,

после этого возобновляется показ изображения с камеры.

2

Коснитесь

[  Надпись]

.

• Каждое касание кнопки перемещает окно с предупреждением вверх или вниз.

Работа с камерой
(дополнительно)

Можно настроить качество изображения камеры.
Настройки: Яркость/ Цветность / Контраст
См. “Настройка параметра “Визуальные”” (стр. 37).

Отображение изображения задней камеры
на экране меню

Кнопка [Камера]

Воспроизведение видеоизображения с камеры
заднего вида при движении задним ходом

Переключение ракурсов камеры заднего вида

[Сзади]:

Вид сзади

[Панорама]: Панорама

[Угловой]: Вид с угла

[Сверху]:

Вид снизу

Настройка включения и выключения
направляющей (ON/OFF)

Настройка расположения окна с предупреждением
