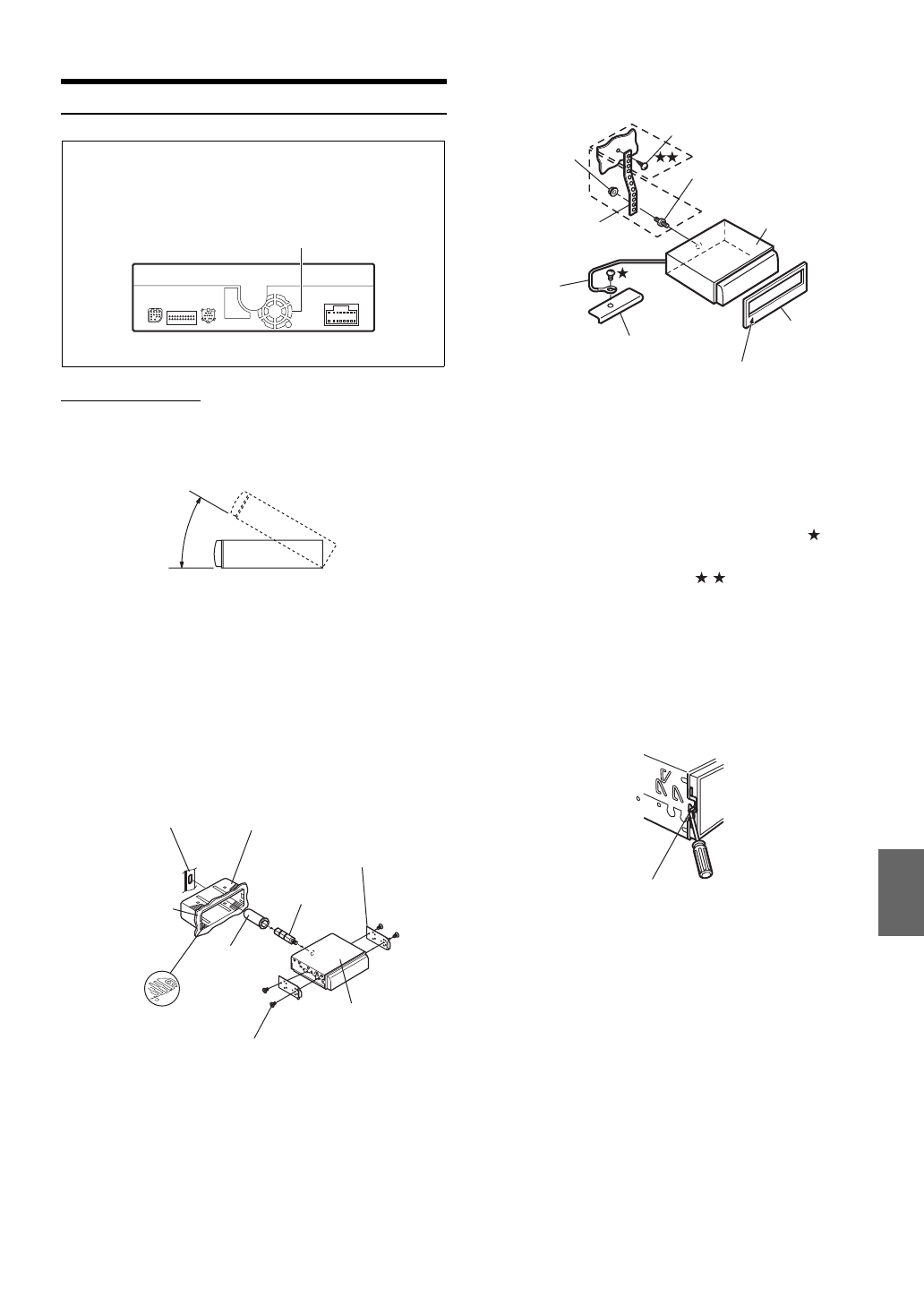

Установка

Установка монитора

Место установки

Прежде чем определить место для установки, убедитесь, что
открытие и закрытие дисплея не будет препятствовать
перемещению рычага переключения передач.

•

Устанавливайте под углом не более 30 градусов от
горизонтали.

•

Угол поворота монитора, установленный на заводе, равен
90 градусам. В зависимости от модели автомобиля дисплей
при открытии может касаться приборной панели. Угол
монитора можно отрегулировать и сохранить в памяти,
чтобы предотвратить касание монитора приборной панели.
Описание настройки положения монитора см. в разделе
“Изменение угла наклона монитора” на стр. 40.
Выбранный угол установки монитора остается в памяти
даже после отключения аккумулятора автомобиля.

Удаление

1. Используя маленькую отвертку (или подобный

инструмент), протолкните стопорные штифты в
положение “верх” (см. описание шага 3). После
разблокирования обоих штифтов вытаскивайте
устройство осторожно, чтобы избежать повторной
блокировки первого штифта до разблокировки
второго.

2. Выдвиньте устройство, оставляя его

незаблокированным.

1

Вставьте монтажную рамку в приборную панель.
Установите прилагаемый кронштейн на монитор.

•

Используйте прилагаемые винты с плоской головкой
(M4

×

3) для установки монитора.

В противном случае можно повредить устройство.

* Если установленная монтажная рамка не закреплена в

приборной панели, то эту проблему можно устранить за
счет разжатия нажимных пластин.

Отверстие для вентиляции

Осторожно

Не блокируйте вентилятор и радиатор устройства, иначе
циркуляция воздуха может быть затруднена. При блокировке
тепло будет накапливаться внутри устройства, что может
привести к возгоранию.

Задняя часть устройства

Кронштейн

Монтажная рамка
(в комплекте)

Монтажный
кронштейн
(в комплекте)

IVA-D106R

Винты с плоской головкой (M4

×

 3)

(в комплекте)

Приборная
панель

Резиновый

колпачок

(в комплекте)

Болт с
шестигранной
головкой
(в комплекте)

Нажимные пластины

*

2

Если автомобиль оборудован кронштейном, вставьте
длинный болт с шестигранной головкой в заднюю
панель устройства IVA-D106R и наденьте на болт
резиновый колпачок. Если автомобиль не оборудован
кронштейном, укрепите блок монитора металлической
монтажной полосой (не входит в комплект). Прикрепите
заземляющий провод устройства к оголенной
металлической поверхности с помощью винта (

), уже

закрепленному на корпусе автомобиля.

•

Для винтов с маркировкой

 используйте

соответствующие винты для выбранного
расположения установки.

Подключите каждый провод усилителя или эквалайзера
к соответствующему проводу, выходящему из левой
нижней части устройства IVA-D106R. Подключите все
выводы устройства IVA-D106R в соответствии с
описанием, представленным в разделе подключений.

3

Вставьте устройство IVA-D106R в приборную панель.
После установки устройства убедитесь в том, что
стопорные штифты целиком находятся в нижнем
положении. Для этого сильно нажмите на устройство,
одновременно толкая стопорный штифт вниз с
помощью маленькой отвертки. Это гарантирует
правильную фиксацию устройства и не позволяет ему
случайно выскочить из приборной панели. Установите
входящую в комплект переднюю рамку.

Шуруп

Двухсторонний болт

IVA-D106R

Передняя рамка
(в комплекте)

Широкий край должен быть
направлен вниз.

Корпус

Вывод
заземления

Металлическая
монтажная полоса

Шестигранная
гайка (M5)

Стопорный штифт
