-RU

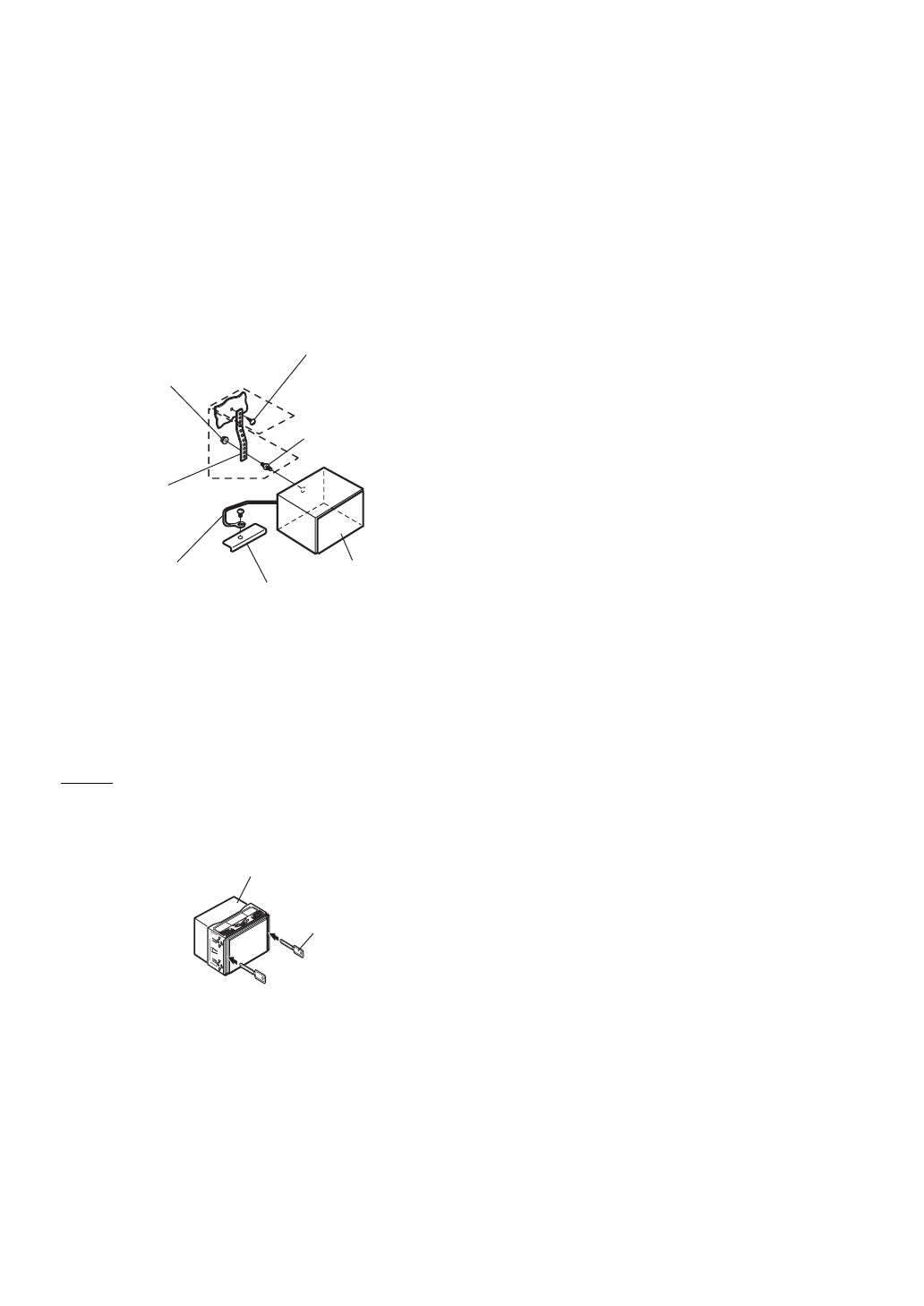

Если автомобиль оборудован кронштейном,
вставьте длинный болт с шестигранной головкой
в заднюю панель устройства INE-W970BT и
наденьте на болт резиновый колпачок. Если
автомобиль не оборудован кронштейном,
укрепите на главном блоке металлическую
монтажную полосу (не входит в комплект).
Прикрепите заземляющий провод устройства к
оголенной металлической поверхности с
помощью винта (

), уже закрепленного на

корпусе автомобиля. Подключите все выводы
устройства INE-W970BT в соответствии с
описанием, представленным в разделе
“ПОДКЛЮЧЕНИЕ”.

•

Винты с маркировкой “*2”: используйте
соответствующие винты для выбранного расположения
установки.

Вставьте устройство INE-W970BT в приборную
панель до щелчка. Это гарантирует правильную
фиксацию устройства и не позволяет ему
случайно выскочить из приборной панели.

Снятие

1. Вставьте в устройство ключи для кронштейна

вдоль направляющих с каждой стороны. Теперь
можно вынуть устройство из монтажного стакана.

2. Выдвиньте устройство, оставляя его

незаблокированным.

Шестигранная гайка (M5)

Винт

Двухсторонний болт

Данное устройство

Корпус

Вывод заземления

Металлическая
монтажная
полоса
