58

Информация

об

изделии

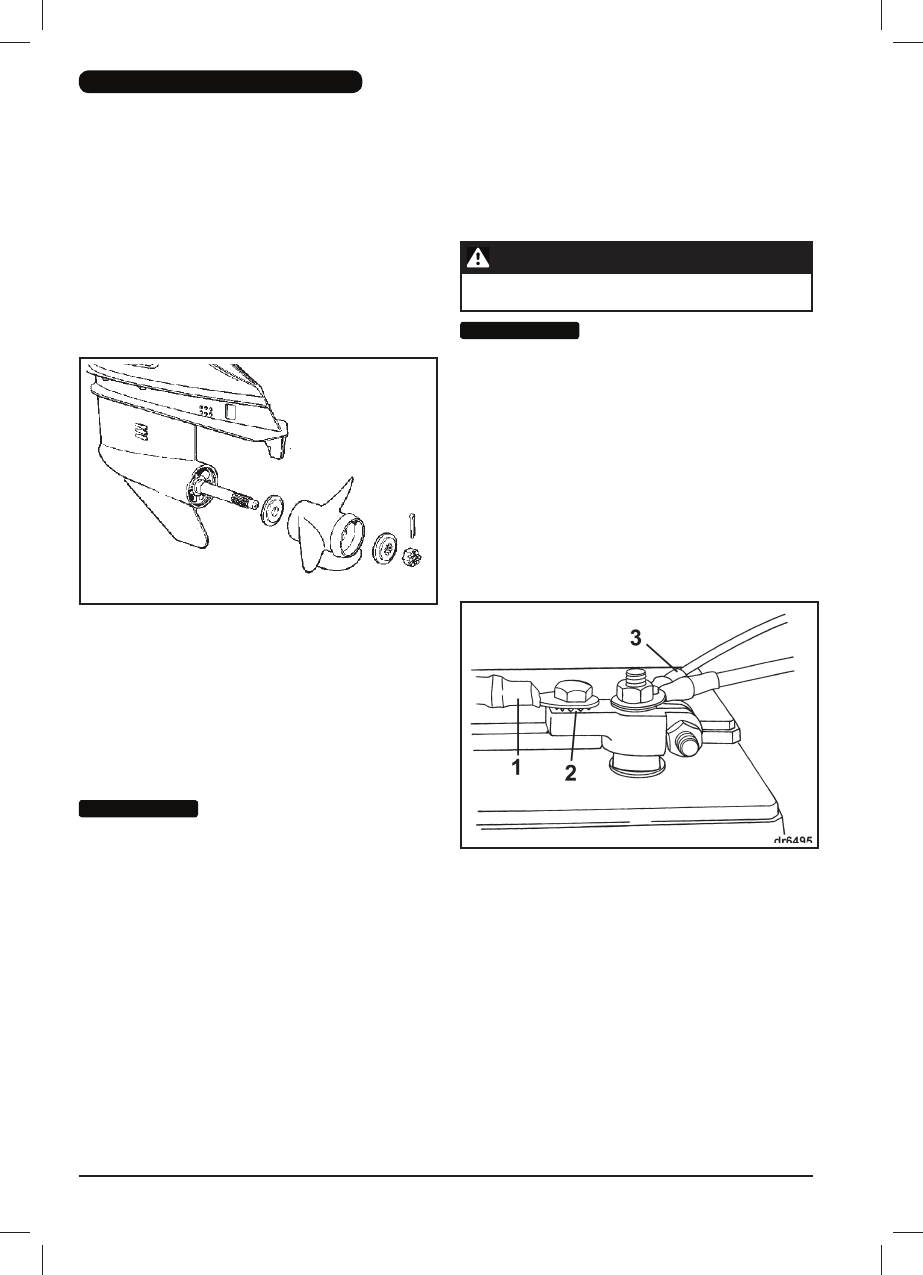

Установите

втулку

на

вал

и

введите

её

в

зацепление

со

шлицами

вала

.

Установите

деревянный

блок

между

лопастью

винта

и

антикавитационной

плитой

.

Установите

гайку

вала

и

затяните

её

с

усилием

   13,6—

16,3

Н

•

м

.

Установите

стопорную

гайку

на

гайку

винта

и

совме

-

стите

шлицы

гайки

и

отверстие

под

шплинт

на

валу

.

Установите

новый

шплинт

и

загните

его

концы

.

Уберите

деревянный

блок

.

Убедитесь

,

что

мотор

на

-

ходится

в

НЕЙТРАЛЬНОМ

режиме

и

прокрутите

винт

.

Он

должен

вращаться

свободно

.

Ремонт

Если

ваш

винт

ударился

о

твёрдый

предмет

,

воздей

-

ствия

частично

поглощаются

резиновой

втулкой

в

цен

-

тре

ступицы

винта

,

чтобы

предотвратить

повреждение

мотора

.

Сильный

удар

может

привести

к

повреждению

ступицы

и

лопасти

винта

.

Повреждение

лопастей

мо

-

жет

вызвать

необычные

и

чрезмерные

вибрации

.

По

-

вреждение

ступицы

может

привести

к

повышенным

оборотам

двигателя

даже

при

небольших

оборотах

переднего

хода

.

ВАЖНО

ВАЖНО

Избегайте

или

ограничивайте

использование

повреждённого

винта

.

Имейте

запасной

винт

.

Содержите

винт

в

хорошем

состоянии

.

Используйте

наждачную

бумагу

для

сглаживания

незначительных

повреждений

на

кромках

лопастей

винта

.

Обратитесь

к

дилеру

для

ремонта

серьёзных

повреждений

.

АККУМУЛЯТОРНАЯ

БАТАРЕЯ

Техниче ские

тре бования

•

Напряжение

 12

В

;

батарея

должна

быть

рассчитана

на

тяжёлые

режимы

эксплуатации

и

предназначена

для

установки

на

водно

-

моторных

судах

.

•

Батарея

с

вентиляцией

отсеков

,

обслуживаемая

или

необслуживаемая

.

•

Батарея

должна

соответствовать

минимальным

тре

-

бованиям

,

приведённым

в

разделе

«

ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

»

на

странице

 61.

Возможно

применение

батареи

глубокого

разряда

,

если

она

соответствует

или

превосходит

минимальные

тре

-

бования

ССА

.

Узнайте

у

дилера

,

возможна

ли

установка

более

длин

-

ных

кабелей

и

переключателей

батареи

именно

на

Ва

-

шем

типе

мотора

.

Установк а

винта

ПРЕДОСТЕРЕЖЕНИЕ

Внимательно

изучите

правила

безопасности

ПЕРЕД

установкой

батареи

.

ВАЖНО

ВАЖНО

Все

компоненты

должны

быть

чистыми

,

без

следов

коррозии

.

Подсоедините

красный

 («+»)

кабель

к

положительному

 («+»)

контакт у

батареи

.

Подсоедините

чёрный

 («–»)

кабель

к

отрицательному

 («–»)

контакту

батареи

.

Подсоедините

красный

 («+»)

кабель

к

положительному

(«+»)

контакту

батареи

.

Подсоедините

чёрный

 («–»)

кабель

к

отрицательному

 («–»)

контакту

батареи

.

На

батарее

морского

исполнения

применяются

осо

-

бые

контакты

.

Для

подключения

основного

кабеля

к

этим

контактам

используйте

специальные

клеммы

,

и

устанавливайте

зубчатые

шайбы

под

контакты

кабе

-

лей

батареи

.

Установите

провода

других

потребителей

тока

на

резьбовую

часть

контакта

батареи

и

затяните

их

гайкой

.

1.

Основной

кабель

аккумуляторной

батареи

2.

Зубчатая

шайба

3.

Провода

других

потребителей

тока

Если

Вы

используете

батарею

автомобильного

типа

,

установите

зубчатую

шайбу

на

клемму

,

на

шайбу

по

-

местите

контакт

кабеля

батареи

,

на

него

поместите

контакты

проводов

других

потребителей

тока

.
