ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Фары
Регулировка дальнего света

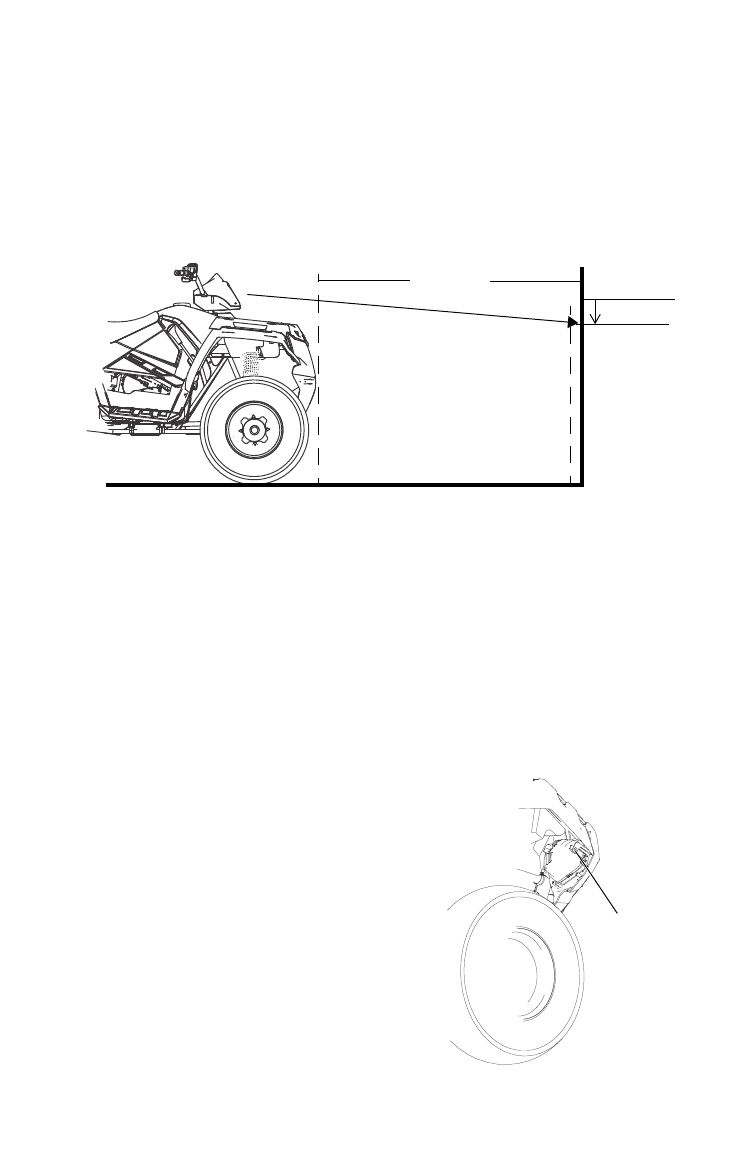

Фару дальнего света можно отрегулировать в вертикальной плоско-
сти в небольшом диапазоне. Используйте данную специальная про-
цедура для регулировки.
1. Установите транспортное средство на ровной горизонтальной пло-
щадке перед вертикальной стеной на расстоянии 7,6 метра от стены.
Включите парковочную передачу.
2. Измерьте расстояние от земли до центра фары и сделайте отметку на
стене на этом уровне.
3. Запустите двигатель. Включите дальний свет фар.
4. Наблюдайте пучок света фары на стене. Наиболее яркая часть свето-
вого пятна должна быть на 5 см ниже метки, оставленной на стене.
Измерение должно производится, когда водитель сидит на сиденье.
5. Регулировочный винт расположен с правой стороны корпуса фары.
Отрегулируйте фару вращая регулятор.
Регулировка ближнего
света фар
Фары ближнего света можно отрегули-
ровать в вертикальной плоскости в
небольшом диапазоне.
1. Ослабьте винт, расположенный
сзади на фаре.
2. Переместите фару в необходимое
положение.
3. Затяните винт.
7.6 м
5 см
x
x
Винт
Phillips
