БЕЗОПАСНОСТЬ

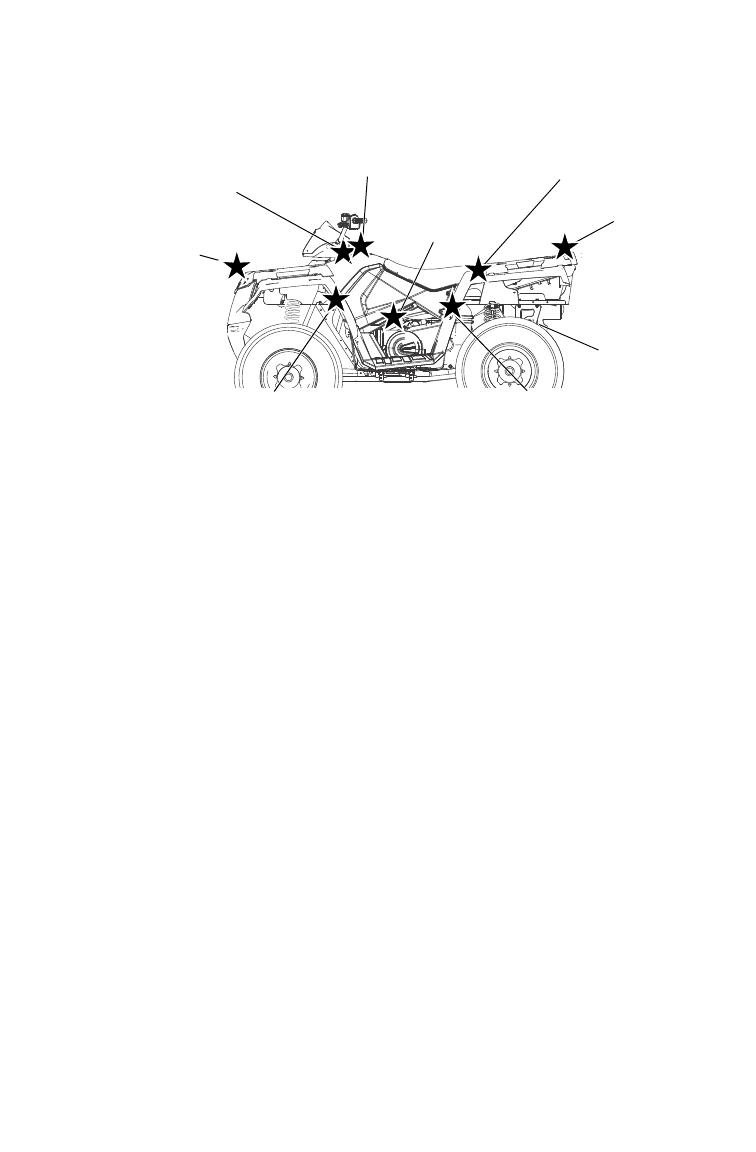

Предупредительные таблички и их расположение
Предупреждение на крышке вариатора
ВНИМАНИЕ
• Движущиеся детали, которые находятся под кожухом ремня вариатора, представляют
большую опасность. Езда на транспортном средстве со снятым кожухом ремня вариа-
тора ЗАПРЕЩЕНА.
• Запрещается вносить изменения в конструкцию двигателя и вариатора. Это приводит к
поломкам ответственных деталей, изменению баланса масс деталей или увеличению
оборотов двигателя, что может стать причиной аварий и несчастных случаев.
НЕ НАСТУПАЙТЕ
7172563
Предупреждение на багажных площадках
ВНИМАНИЕ
• НЕ БУКСИРУЙТЕ ГРУЗ, ПРИКРЕПИВ ЕГО К БАГАЖНЫМ ПЛОЩАДКАМ ИЛИ БАМ-
ПЕРУ. Возможно повреждение или опрокидывание транспортного средства, что может
привести к серьезной травме или смерти. Для буксировки предназначены буксирные
крюки или прицепное устройство.
• Грузоподъемность: Передняя площадка 41 кг, задняя площадка 82 кг
7172572
Предупреждающая табличка реверса
ВНИМАНИЕ
Неправильное использование режима Override при движении задним ходом может приве-
сти к ухудшению управляемости. Не нажимайте на кнопку Override при открытой дрос-
сельной заслонке. Плавно нажимайте на рычаг акселератора при движении задним
ходом.
7175486
Предупреждение по системе полного привода AWD
(ETX)
ВНИМАНИЕ
Не переключайтесь в режим 4X4 (AWD), если пробуксовывают задние колеса. Это
может привести к серьезным поломкам.
7175485
Давление в шинах/Нагрузка
ПЕРЕВОЗКА ПАССАЖИРОВ
ЗАПРЕЩЕНА
Предупреждающая
табличка багажных
площадок
Предупреждение
на крышке
вариатора
Предупреждение
по фаркопу
Предупреждение по
режиму 4Х4
Предупреждающая
табличка реверса
Возрастной ценз (16 лет)
Предупреждение
по багажной
площадке
