87
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Передний редуктор (Жидкость Demand Drive)
Выполняйте периодическое техническое обслуживание в соответ-
ствии с интервалами, указанными в таблице регламента техниче-
ского обслуживания, начинающейся на стр. 76. Поддерживайте
уровень масла по кромку заливного отверстия. На стр. 130 указаны
каталожные номера продуктов POLARIS.
Рекомендации по эксплуатационным жидкостям

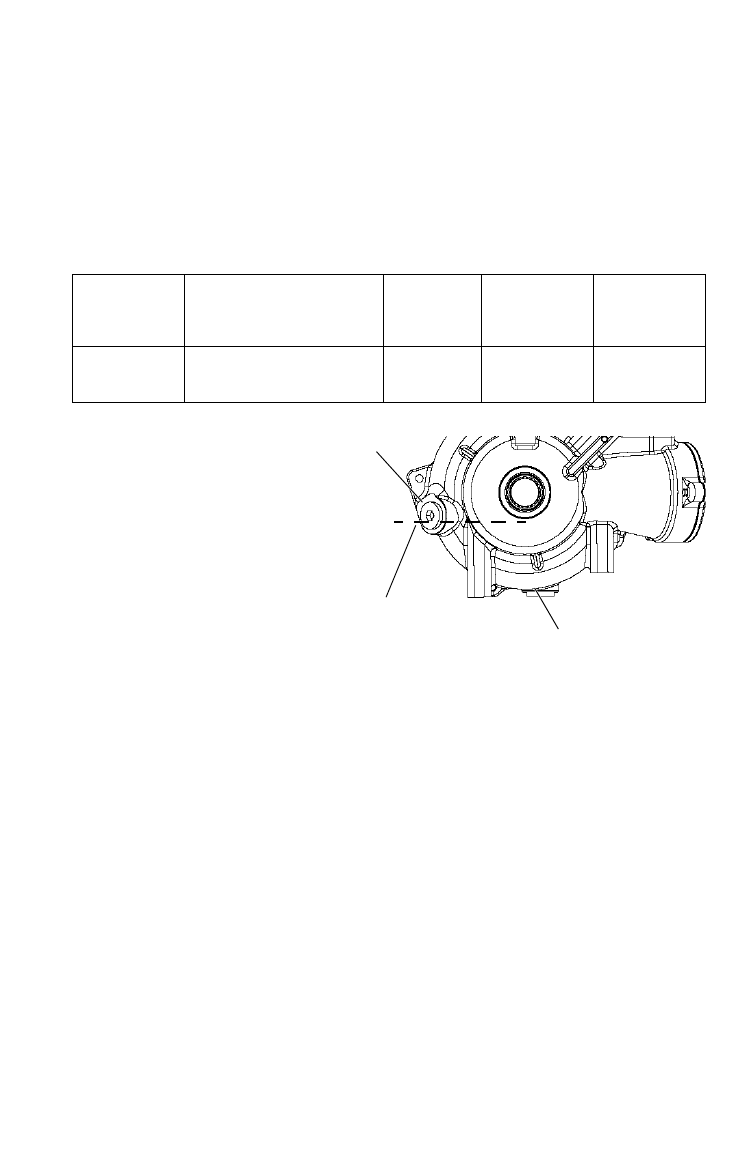

Заливная пробка располо-
жена с правой стороны
редуктора. Сливная пробка
расположена с правой сто-
роны на дне редуктора.
Проверка уровня
1. Расположите технику на
ровной поверхности.
Снимите заливную
пробку. Проверьте уро-
вень жидкости.
2. Если нужно, добавьте рекомендованного масла до нижней кромки
заливного отверстия.
3. Установите заливную пробку. Затяните в соответствии со специфика-
цией.
Замена жидкости
1. Расположите технику на ровной поверхности. Снимите заливную
пробку. Расположите емкость для использованного масла под сливной
пробкой.
2. Снимите сливную пробку. Полностью слейте масло.
3. Очистите и установите сливную пробку. Затяните в соответствие со
спецификацией.
4. Используйте рекомендованную жидкость. См. стр. 87. Поддержи-
вайте уровень масла по кромку заливного отверстия.
5. Установите заливную пробку. Затяните в соответствии со специфика-
цией.
6. Проверьте отсутствие утечек. Правильно утилизируйте использован-
ное масло.
Редуктор
Масло
Емкость
Затяжка
заливной
пробки
Затяжка
сливной
пробки
Масло
переднего
редуктора
Жидкость Demand drive
265 мл
11-14 Нм
15 Нм
Сливная пробка
Заливная пробка
Уровень
