Руководство по эксплуатации

Культиватор бензиновый

www.zubr.ru

www.zubr.ru

|

  |

10

11

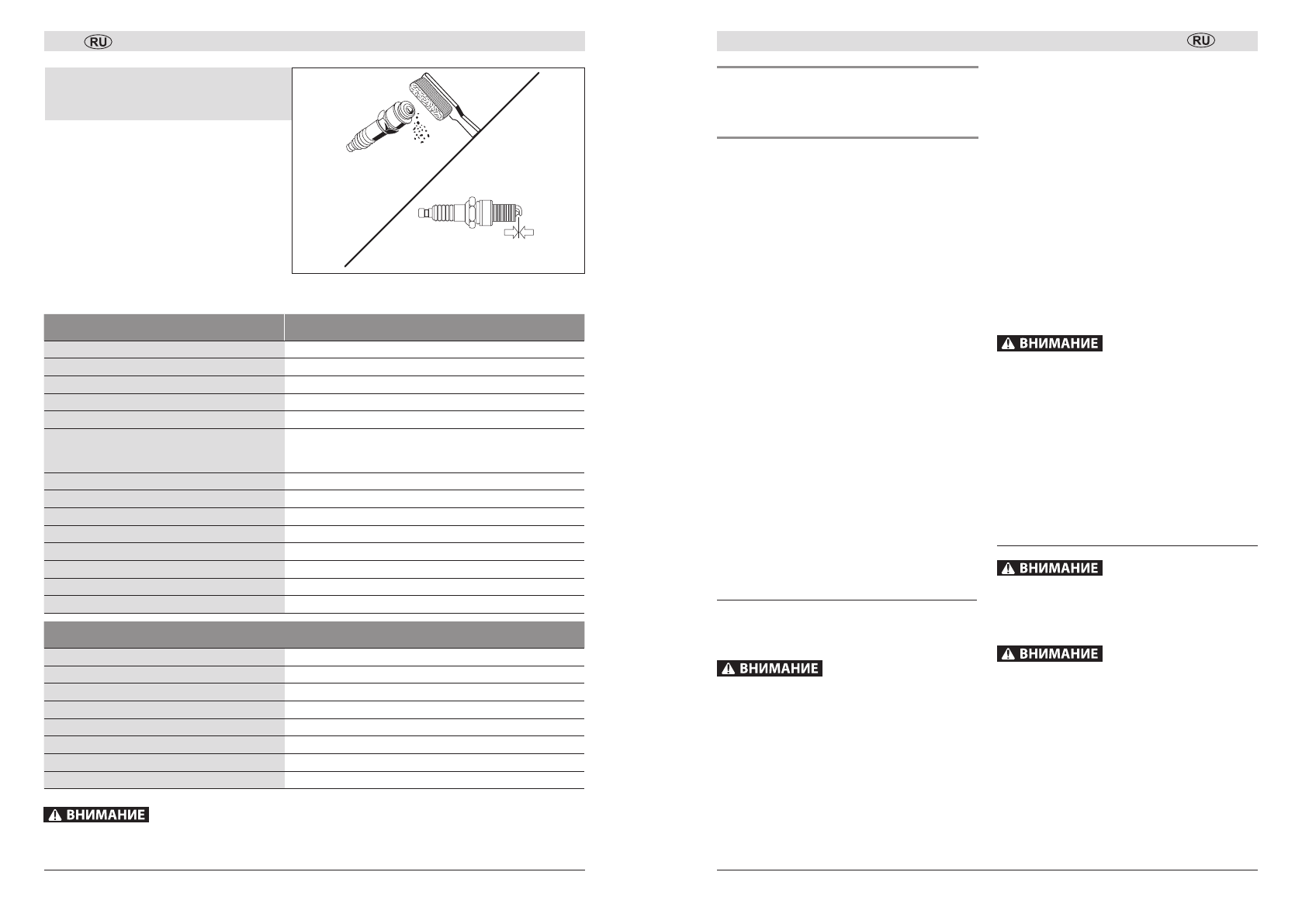

10. Очистка и проверка

свечи зажигания

0.7-0.8 мм

Технические характеристики

Артикул

МКЛ-100

Ширина вспашки, мм

300

Глубина вспашки, мм

200

Диаметр фрез, мм

200

Двигатель, тип

бензиновый, 2-х тактный, воздушное охлаждение

Объем двигателя, см3

52

Мощность двигателя,
кВт *

л.с. *

1.6

2.2

Емкость топливного бака, л

1.2

Стартер, тип

ручной

Редуктор, тип

червячный

Уровень звуковой мощности (к=3), дБ

99,3

Уровень звукового давления (к=3), дБ

113

Масса изделия, кг

16

Масса в упаковке, кг

17

Срок службы, лет

5

Комплект поставки

Культиватор

1 шт.

Рукоятка

1 шт.

Крепеж

1 компл

Транспортировочные колеса

2 шт.

Сошник

1 шт.

Фреза

2 шт.

Инструкции по безопасности

1 экз.

Руководство по эксплуатации

1 экз.

Убедитесь, что на изделии и комплекте принадлежностей отсутствуют повреждения, которые

могли возникнуть при транспортировании.

Назначение и область

применения

Внимательно  изучите  настоящее  руководство

по эксплуатации, в том числе Приложение «Об

-

щие  правила  техники  безопасности»  и  раздел

«Инструкции  по  безопасности».  Только  так  Вы

сможете научиться правильно обращаться с из

-

делием и избежите ошибок и опасных ситуаций.
Изделие  предназначено  для  использования  в

районах  с  умеренным  климатом  с  характерной

температурой от -5 °С до +40 °С, относительной

влажностью воздуха не более 80% и отсутстви

-

ем  прямого  воздействия  атмосферных  осадков

и чрезмерной запыленности воздуха.
Изделие  соответствует  требованиям  Техничес-

ких регламентов Таможенного союза:

■

ТР  ТС  010/2011  «О  безопасности  машин  и

оборудования».

Настоящее  руководство  содержит  самые  пол

-

ные сведения и требования, необходимые и до

-

статочные  для  надежной,  эффективной  и  без

-

опасной эксплуатации изделия.
В связи с продолжением работы по усовершен

-

ствованию  изделия,  изготовитель  оставляет  за

собой  право  вносить  в  его  конструкцию  незна

-

чительные изменения, не отраженные в настоя

-

щем руководстве и не влияющие на эффектив

-

ную и безопасную работу изделия.

Сборка

Культиватор  поставляется  в  упаковке  в  транс

-

портном  состоянии.  Раскройте  упаковку  и  про

-

верьте его комплектность.

При  любых  операциях  с  изделием  (сборка/

разборка, снятие / установка элементов, очист

-

ка режущего инструмента и нижней части кор

-

пуса)  убедитесь,  что  режущий  инструмент  не

вращается, и ОБЯЗАТЕЛЬНО отключите изде

-

лие от сети.
Установка кронштейна колес (рис. 1)

С помощью двух болтов и двух гаек установите

кронштейн колес на кронштейн сошника.
После установки кронштейна колес паз направ

-

ляющей регулировки высоты колес должен смо

-

треть вверх.

Установка сошника (рис. 2)

■

Установите  сошник  в  кронштейн  сошника  и

зафиксируйте его штифтом.

■

Зафиксируйте штифт шплинтом.

Установка рукоятки (рис.3)

Установите рукоятки управления.
Для этого используйте четыре барашковые гай

-

ки, четыре крепежных болта и четыре выгнутые

шайбы из комплекта крепежа культиватора.

■

Соедините  два  отверстия  рамы  рукоятки  и

два  отверстия  рамы  двигателя.  Зафиксируй

-

те  болтами и барашковыми гайками.

■

Соедините два отверстия корпуса левой и пра

-

вой рукоятки и два отверстия рамы рукоятки. За

-

фиксируйте  болтами и барашковыми гайками.

Не  допускайте  чрезмерного  затягивания  ба

-

рашковых гаек.
Регулировка троса газа (рис. 4)

Натяжение  троса  газа  регулируется  регулиро

-

вочной  муфтой.  При  закручивании  или  выкру

-

чивании  регулировочной  муфты  из  кронштейна

рычага  газа  происходит  ослабление  или  натя

-

жение  троса  газа  соответственно.  Свободный

ход рычага газа должен быть 5 – 8 мм.

Подготовка к работе

Не разрешается  работать с устройством бо

-

сиком  или  в  сандалиях.  При  эксплуатации

устройства всегда надевайте прочную обувь

на нескользящей подошве и длинные брюки.

Культиватор  поставляется  с  завода  со  смаз

-

кой в картере редуктора. Перед запуском в ра

-

боту необходимо проверить наличие смазки.
Регулировка высоты колес (рис. 5)

Для установки колес на нужной высоте оттяните

фиксатор оси колес к пружине до тех пор, пока

он  не  освободится  из  отверстия  вертикальной

направляющей кронштейна колес.
Приподнимите  или  отпустите  ось  колес  до  тре

-

буемой высоты и установите фиксатор в одно из

трех  отверстий  в  вертикальной  направляющей

кронштейна колес.
