6.4. При замене блок ТЭН присоединение фазных проводов к выводам блок
ТЭН производить согласно Рис.5. Сечение кабеля указано в табл.1.
• Провод нейтрали N подключить на перемычку блока ТЭН.
Внимание!
При закручивании гайки М4 (1) во избежание короткого
замыкания, при повреждении изоляции (3) и последующего выхода из строя
блока ТЭН необходимо зафиксировать (рожковым) гаечным ключом гайку
М4 (2). Затяжку гайки М4 (1) производить с усилием 1,8 Нм.
7. Подготовка к работе
7.1. Проверьте надежность защитного зануления.
7.2. Заполните отопительную систему и электроводонагреватель теплоно-
сителем, исключив при этом попадание теплоносителя внутрь кожуха.
7.3. Проверьте надежность и герметичность всех соединений водяного
контура.
7.4. Включите вводной автомат (13) в положение «ВКЛЮЧЕНО» вместе с
дистанционным расцепителем. Переведите выключатель (15) в положение
ВКЛ. Нажмите и удерживайте кнопку «ВВОД» в течение трех секунд до
погасания индикатора ждущего режима (2) и включения подсветки дисплея.
Котел перейдёт во включенное состояние.
7.5.
Произведите
необходимые
настройки
режимов
работы
электроводонагревателя, которые подробно описаны в п.8.
• Необходимо помнить, что при установке температуры воздуха помещения
или теплоносителя меньшей величины, чем имеется в настоящее время в
помещении или системе отопления, нагрев включаться не будет до снижения
температуры теплоносителя и воздуха, ниже установленных значений.
• Если установлен контур ГВС в системе отопления, то температура тепло-
носителя должна быть установлена выше необходимой температуры ГВС.
• Отсутствие датчиков температуры воздуха в помещении и на улице, не
влияет на работу котла и регулировка производится только по температуре
теплоносителя в котле.
• Работа дополнительных контуров с насосом 2 и трехходовым клапаном
при отсутствии датчиков tдатч3 и tдатч4 невозможна. При отсутствии
датчика температуры воздуха на улице tдатч2 режим погодозависимого
регулирования не работает.
7.6. При работе котла возможны неисправности, которые приводят к
аварийному отключению вводного автомата. Это неисправности критических
режимов работы электроводонагревателя.
7.6.1. При нагреве теплоносителя выше 100°С загорается надпись «Перегрев
теплоносителя выше 100°С. Аварийное отключение» и отключается вводной
автомат.
7.6.2. При нагреве силового реле выше 115°С и перегорании одного из
термопредохранителей, установленных рядом с каждым реле загорается
надпись «Перегрев блока реле. Работа невозможна.» и отключается вводной
автомат.

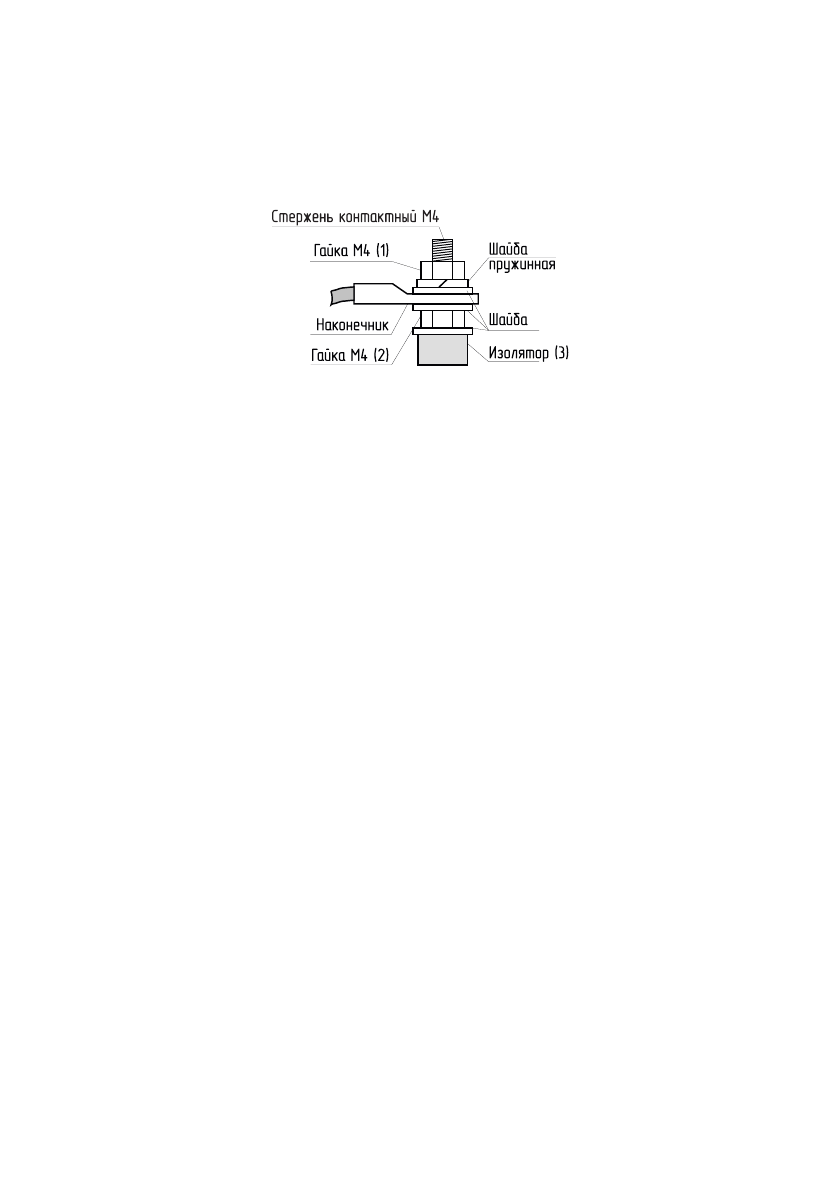

Рис.5 Присоединение проводов к выводам блок ТЭН
