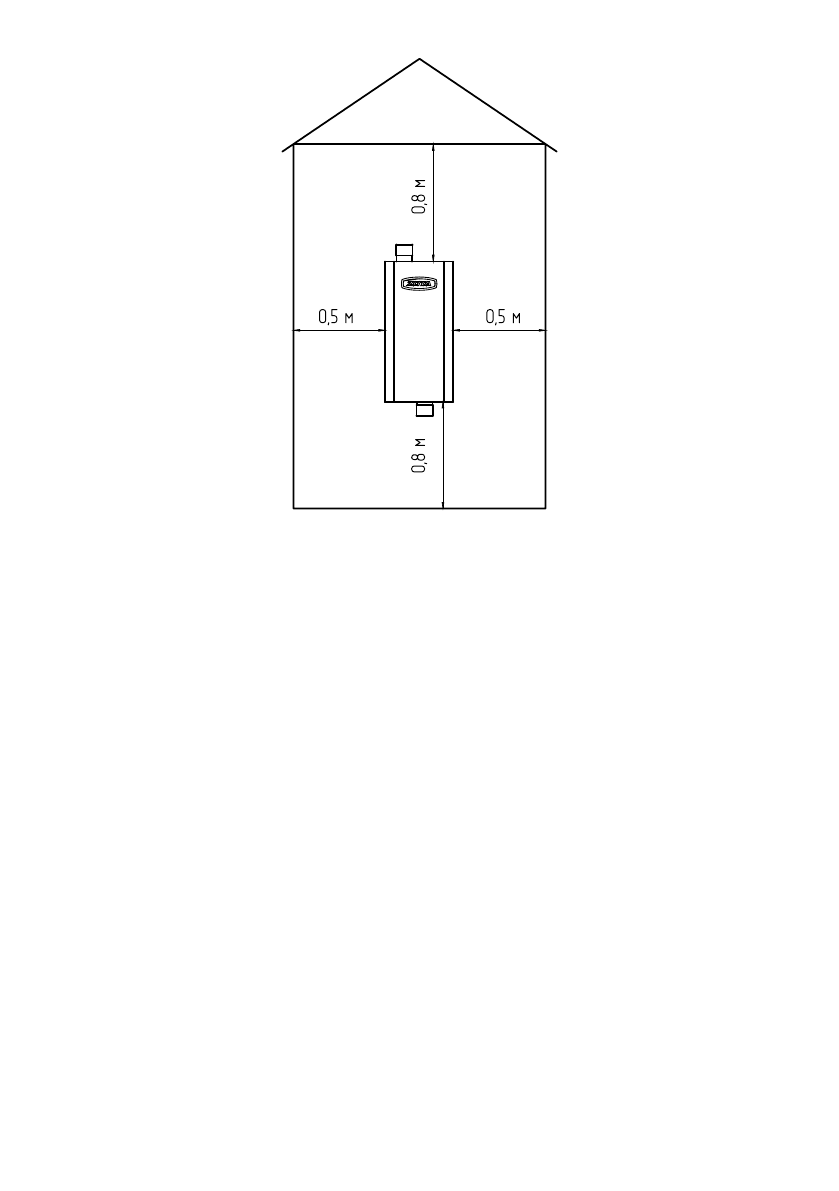

Рис.3. Схема установки котла

6.4.  Помещение  котельной  обязательно  должно  быть  оборудовано

приточной  и  вытяжной  вентиляцией  с  естественным  притоком  свежего

воздуха.

Требования  к  расположению  клапана  приточной  вентиляции  в  котельной

разработаны  на  основе  требований  СП  7.13130.2013,  и  предполагают

выполнение следующих условий:

•  Нижняя  кромка  патрубка  приточной  вентиляции  должна  располагаться

не выше 30 см от пола котельной (помещения где установлен отопительный

прибор), если котельная находится ниже уровня земли, необходимо опустить

приточную вентиляцию к полу с помощью трубы;

• Приточную вентиляцию следует располагать в противоположной от котла

стороне;

•  Помните,  что  производительность  приточной  вентиляции  зависит  от

условий  окружающей  среды,  перепада  температур  между  помещением

и  улицей.  Приточная  вентиляция  требует  периодической  коррекции

производительности с помощью регулируемого клапана.

6.5.  Монтаж  котла  рекомендуется  производить  в  следующей

последовательности:

•  Закрепить  кронштейн  крепления  на  вертикальной  поверхности  в

необходимом  месте  (способ  крепления  кронштейна  к  стене  определяется

при монтаже по месту с учетом материала стены).

• Установить котел на кронштейн как показано на Рис.1;

• Подсоединить котел к системе отопления или горячего водоснабжения:

• Открыть кожух (поз.6) как показано на Рис.1, предварительно выкрутив

четыре винта крепления кожуха:

•  Установить  датчик  температуры  теплоносителя,  входящий  в  комплект

панели  управления,  на  специальное  место  в  верхней  части  котла  и

подключить к панели управления;
