стр. 9

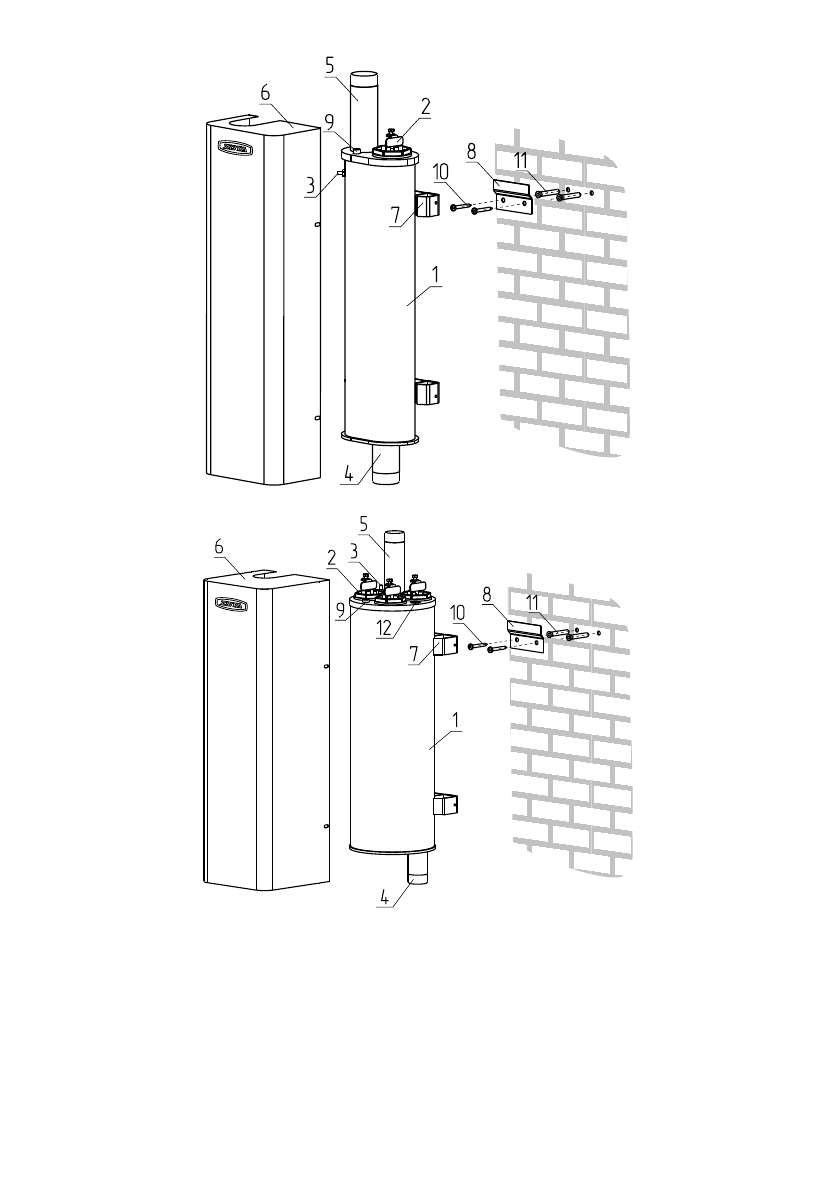

1 - Корпус котла
2 - Блок нагревательных элементов
3 - Болт заземления
4 - Патрубок входа теплоносителя
5 - Патрубок выхода теплоносителя
6 - Кожух котла
7 - Скоба крепежная
8 - Кронштейн крепления к стене
9 - Отверстие для установки датчика
температуры
10 - Шуруп для крепления
кронштейна к стене
11 - Дюбель пластмассовый
12 - Место установки датчика
перегрева
Рис.1. Конструкция котла и способ его крепления к стене
Econom 3-15 кВт
Econom 18-48 кВт
Содержание
- 11 Рис.1. Конструкция котла и способ его крепления к стене
- 14 Рис.4. Присоединение проводов к выводам блок ТЭН
- 15 Правила эксплуатации и техническое обслуживание.
- 20 Приложение 1; Рис.5. Упрощенная схема подключения котла в отопительную; - Предохранительный клапан; Рис.6. Упрошенная схема подключения в качестве котла с
