стр. 10

5.5. Работа котла основана на принципе отдачи тепла с поверхности ТЭНов

теплоносителю при прохождении его через котел.

Управление работой котла производится от панели управления ПУ ЭВТ-И1

(для Econom 3-15 кВт) и ПУ ЭВТ-И3 (для Econom 18-48 кВт), выполняющей

функции  автоматического  поддержания  температуры  теплоносителя

на  выходе,  воздуха  в  помещении,  защиты  от  перегрузки  и  короткого

замыкания,  а  также  сигнализации  режима  работы  котла.  Принцип  работы

панели управления подробно описан в паспорте и инструкции по монтажу и

эксплуатации на панель управления.

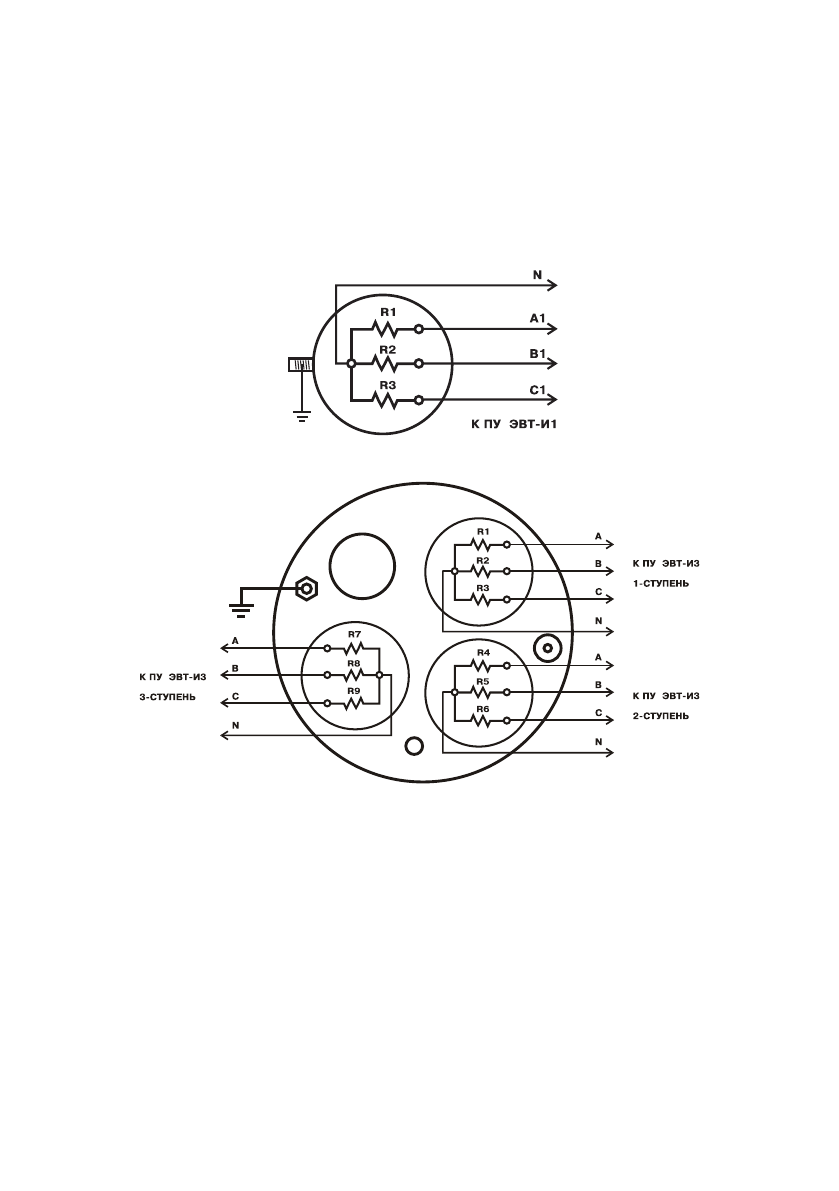

Рис.2. Схема подключения котла

6. Размещение и монтаж.

6.1. Установку котла целесообразно производить по проекту, выполненному

специализированной организацией.

6.2. При монтаже котла необходимо выдерживать минимальные расстояния

до  стен,  пола  и  потолка,  указанные  на  Рис.3.  Расстояния  необходимо

соблюдать для удобства эксплуатации и сервисного обслуживания.

Внимание!

  Запрещается  помещать  котел  в  ниши,  загораживающие

крепежные  элементы  кожуха  и  препятствующие  естественной  вентиляции

изделия. Котел должен размещаться на негорючем основании, использование

дерева и пластмассы недопустимо. В случае нарушений условий эксплуатации

котла, рекламации не принимаются.

6.3. Объём помещения должен соответствовать мощности котла в расчёте

0,5 м

3

 на 1 кВт мощности котла, но не менее 3 м

3

.

Подключение

Econom 18-48 кВт

Подключение

Econom 3-15 кВт
