стр. 18

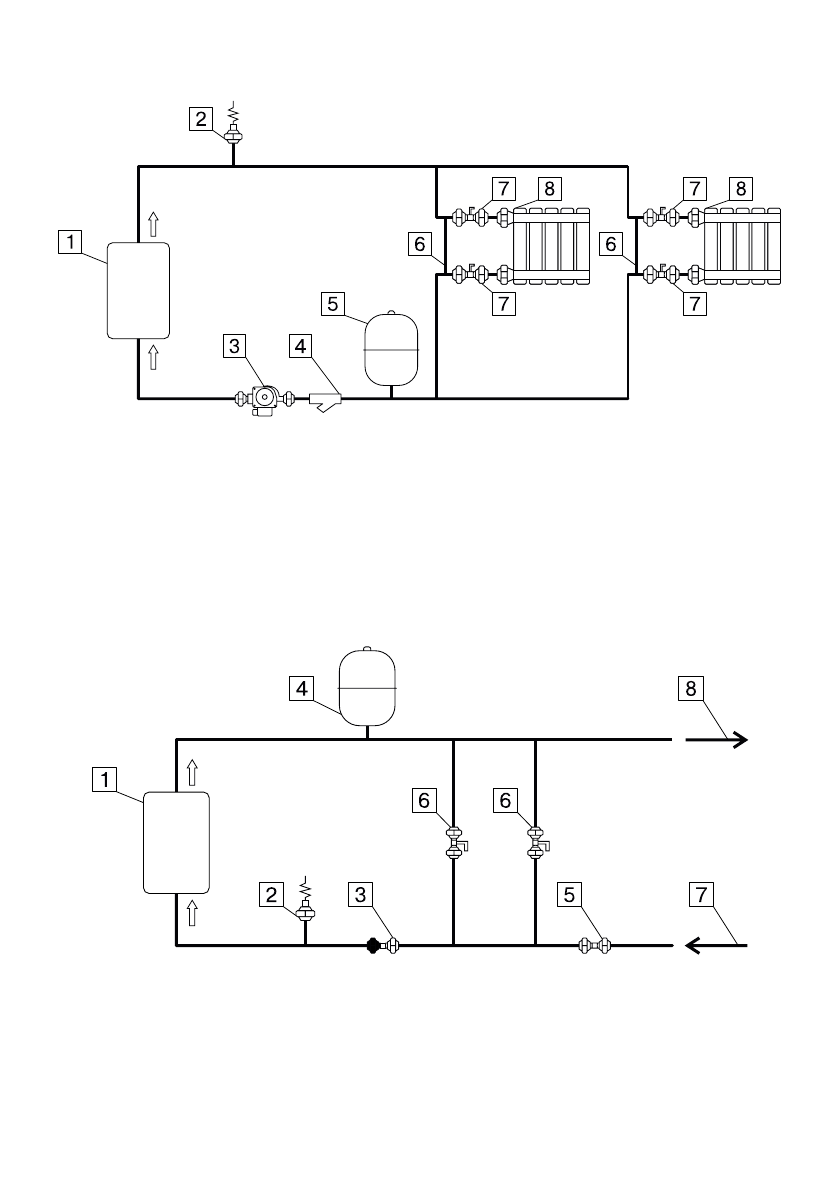

Приложение 1
1 - Котел
2 - Предохранительный клапан
3 - Насос
4 - Грязевой фильтр
5 - Мембранный бак
расширительного типа
6 - Перемычка (байпас)
7 - Вентиль
8 - Отопительные приборы
Рис.5. Упрощенная схема подключения котла в отопительную
систему с циркуляционным насосом
1 - Котел
2 - Предохранительный клапан
3 - Обратный клапан
4 - Мембранный бак
расширительного типа
5 - Вентиль
6 - Смеситель
7 - Холодная вода
8 - Горячая вода
Рис.6. Упрошенная схема подключения в качестве котла с
проточным режимом работы
