Техническое обслуживание

Очистка газовой горелки:

– Обесточить установку и закрыть газовый кран.
– Снять  обшивку  газового  котла.  Откинуть  вниз

систему регулирования.

– Открутить винты передней крышки и снять ее.
– Открутить

4  крепежных  винта

  горелки  (винты

с о  сферо-цилиндрическ ой  гол овк ой,  форма

крестового шлица «H») и вынуть горелку.

– Очистить возможные остатки сгорания с помощью

щетки  (не  использовать  щетку  с  проволочной

щетиной).

– П р о ве р и т ь   и   п р и   н е о бход и м о с т и   з а м е н и т ь

электроды.

– При  необходимости  очистить  сопла  и  форсунки

с  помощью  мягкой  кисти  и  продуть  их  сжатым

воздухом.

– При  сильном  загрязнении  вымыть  горелку  водой

с мылом и промыть чистой водой.

– Монтаж  горелки  производится  в  обратном  по-

рядке,  но  только  после  очистки  теплообменника

отопления.

Очистка теплообменника отопления:

– Отсоединить кабель вентилятора.
– Открутить

крепежные  винты  вентилятора

  и

снять вентилятор.

– Открутить  четыре

крепежных  винта

  и  снять  пе-

реднюю стенку камеры сгорания.

– Открутить  три  винта  на  коллекторе  ОГ  и  вынуть

коллектор ОГ

по направлению вперед.

– Очистить теплообменник отопления сверху и снизу

с помощью щетки (не использовать проволочную

щетку)  и  при  необходимости  продуть  сжатым

воздухом.
При  этом  проследить,  чтобы  не  были  погнуты

пластины. При необходимости выровнять пластины

плоскогубцами.

– Монтаж  компонентов  производится  в  обратном

порядке.

– Установить газовую горелку.
– Установить переднюю крышку.

Крепежные винты

Коллектор ОГ

Крепежный винт

вентилятора

Крепежные винты

Внимание: перемещать параллельно с другой стороной

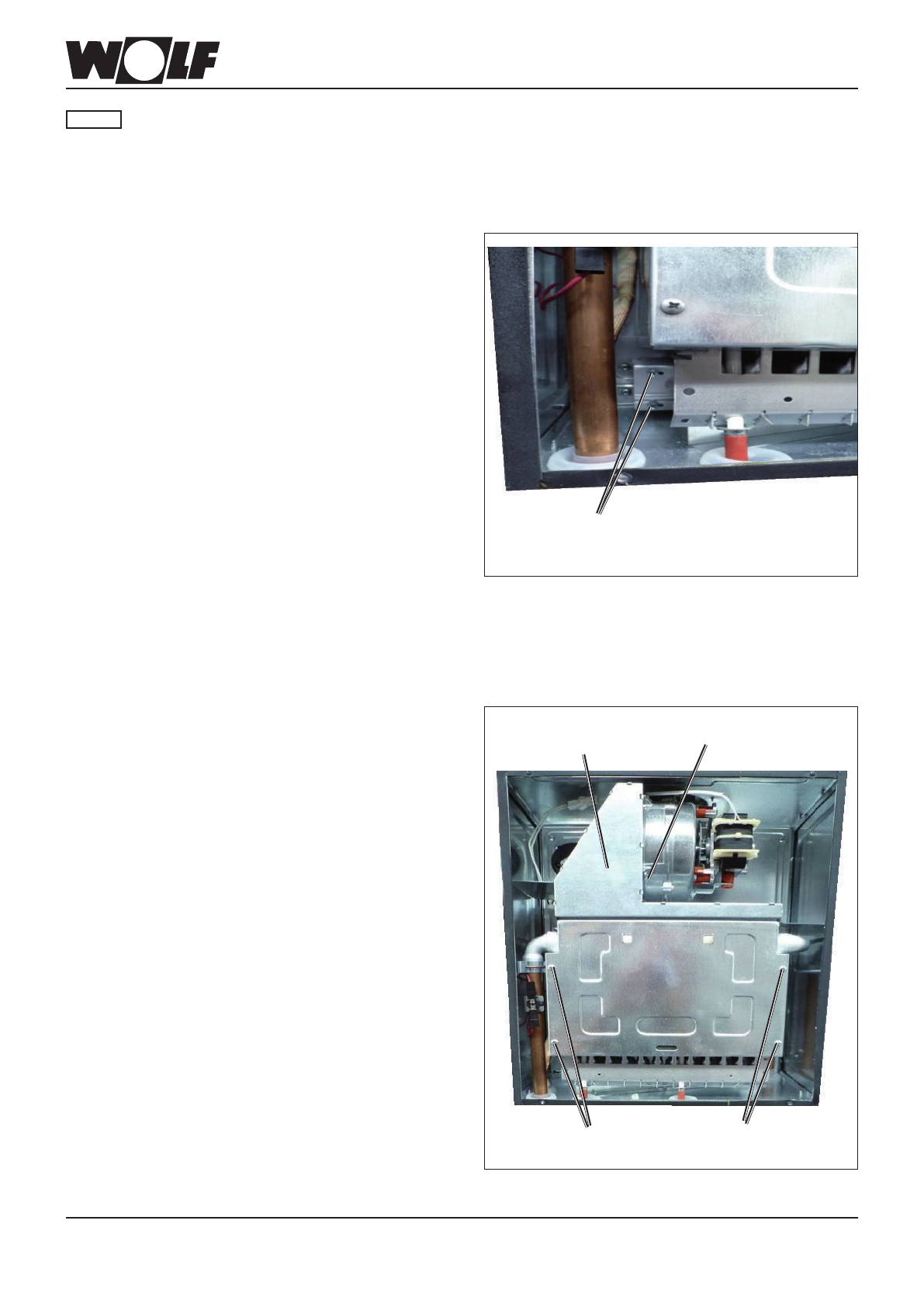

Рис. Корпус камеры сгорания

Рис. Корпус камеры сгорания

Чтобы обеспечить надежную и экономически выгодную работу системы отопления

и предотвратить возникновение опасностей для людей и имущества, пользователь

системы должен быть проинформирован о том, что ее должен ежегодно проверять и

очищать сертифицированный специалист.

Внимание
