Проверка давления в сопле

Проверка давления в сопле:

– Газовый котел должен быть выключен.
– Открыть газовый шаровой кран.
– Снять обшивку.
– Ослабить  резьбовую  пробку  на  измерительном

штуцере [2].

– Под с о ед ин ит ь   с о ед ин е н ие   ( + )   пр ибо р а   д л я

измерения  дифференциального  давления  с  по-

мощью шланга к измерительному штуцеру [2].

– П од с о ед и н и т ь   с о ед и н е н и е   ( - )   п р и б о р а   д л я

измерения  дифференциального  давления  с  по-

мощью  шланга  к  измерительному  отверстию  [3]

корпуса камеры сгорания.

– Включить установку.
– Включить  режим  «Трубочист»  (см.  параметр  сис-

темы регулирования P1, стр. 17).
Измерить давление в сопле P

max

.

– Отсоединить  кабель  комбинированного  газового

клапана.
Установка переходит на минимальную мощность.
Измерить давление в сопле P

min

.

– Сравнить значения с таблицей.
– Подсоединить кабель комбинированного газового

клапана.

– Закрыть резьбовую пробку.

[3]

Значения давления в сопла для настройки количества газа по методу измерения давления в сопле

Табл. Таблица значений давления в сопле

Природный газ H

W1= 45,7 МДж/м³

= 12,7 кВт•ч/м³

Газовый котел

(комбинированный

газовый котел)

Тепловая

мощность P в кВт

Тепловая нагрузка

Q в кВт

Давление в сопле

в мбар

(1013 ±0,5 мбар; 15 °C)

FGG-K-24

11,0

11,8

4,1

13,0

14,0

5,5

16,0

17,2

7,8

20,0

21,5

11,6

22,0

23,6

13,2

24,0

25,7

14,0

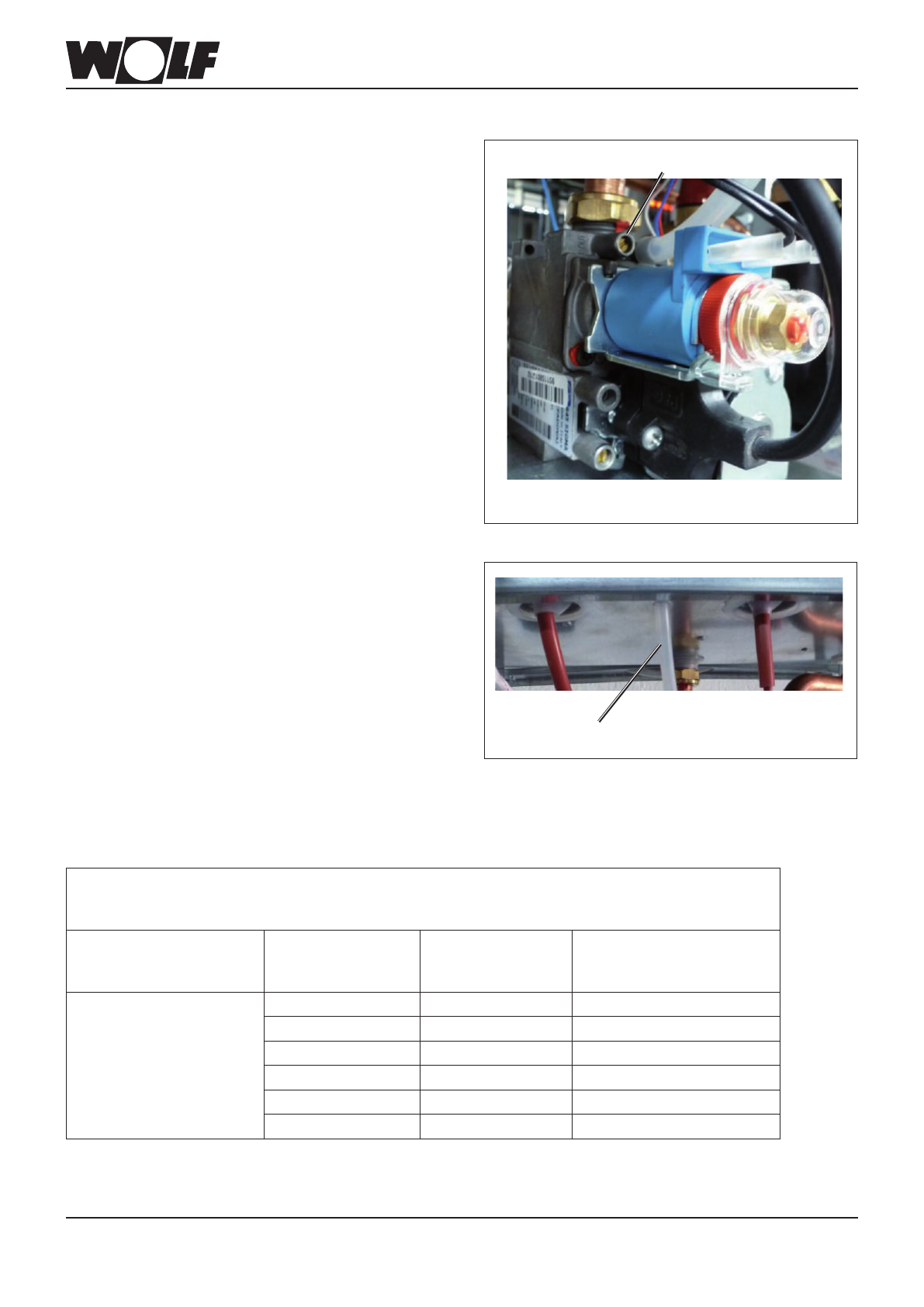

Рис. Штуцер для измерения давления в сопле

Рис. Измерительный штуцер в корпусе камеры

сгорания

[2]
