20

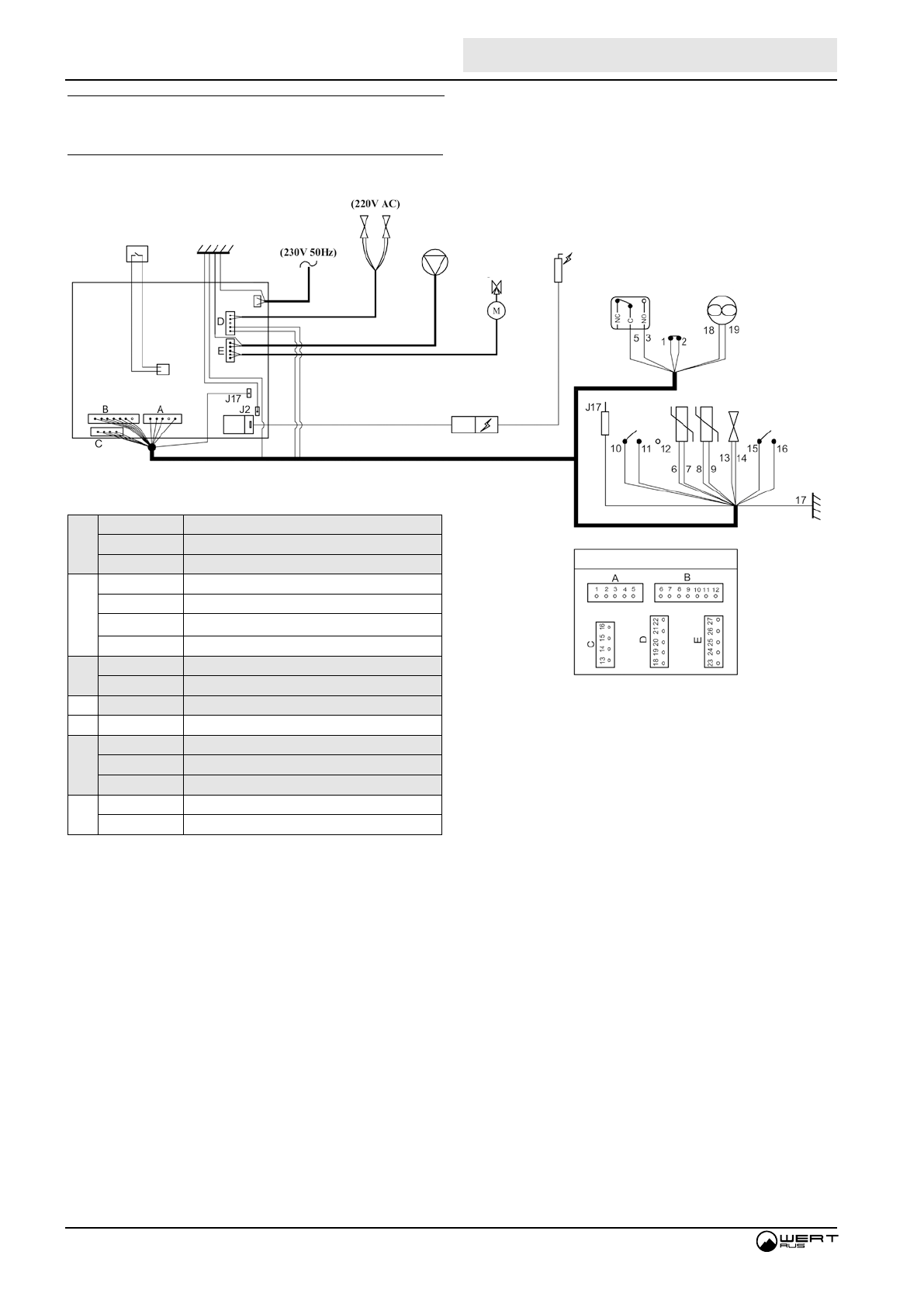

Принципиальная электрическая схема
А
1-2
Предохранительный термостат
3-5
Реле давления воздуха
4
—
В
6-7
Датчик температуры ОВ
8-9
Датчик температуры ГВС
10-11
Датчик протока
12
—
С
13-14
Модулирующий газовый клапан (17 V DC)
15-16
Реле давления воды
17
Заземление корпуса котла
J2
-
Заземление
D
18-19
Вентилятор
20
—
21-22
Газовый клапан (220 V AC)
E
23-24-25
3-ходовой кран
26-27
Насос
Рис. 24. Электрическая схема
11 Принципиальная электрическая схема
Соединения
Электрод
розжига
и ионизации
3-ходовой
клапан
Насос
Вентилятор
Датчик давления
воздуха
Газовый клапан
Предохранительный
термостат
