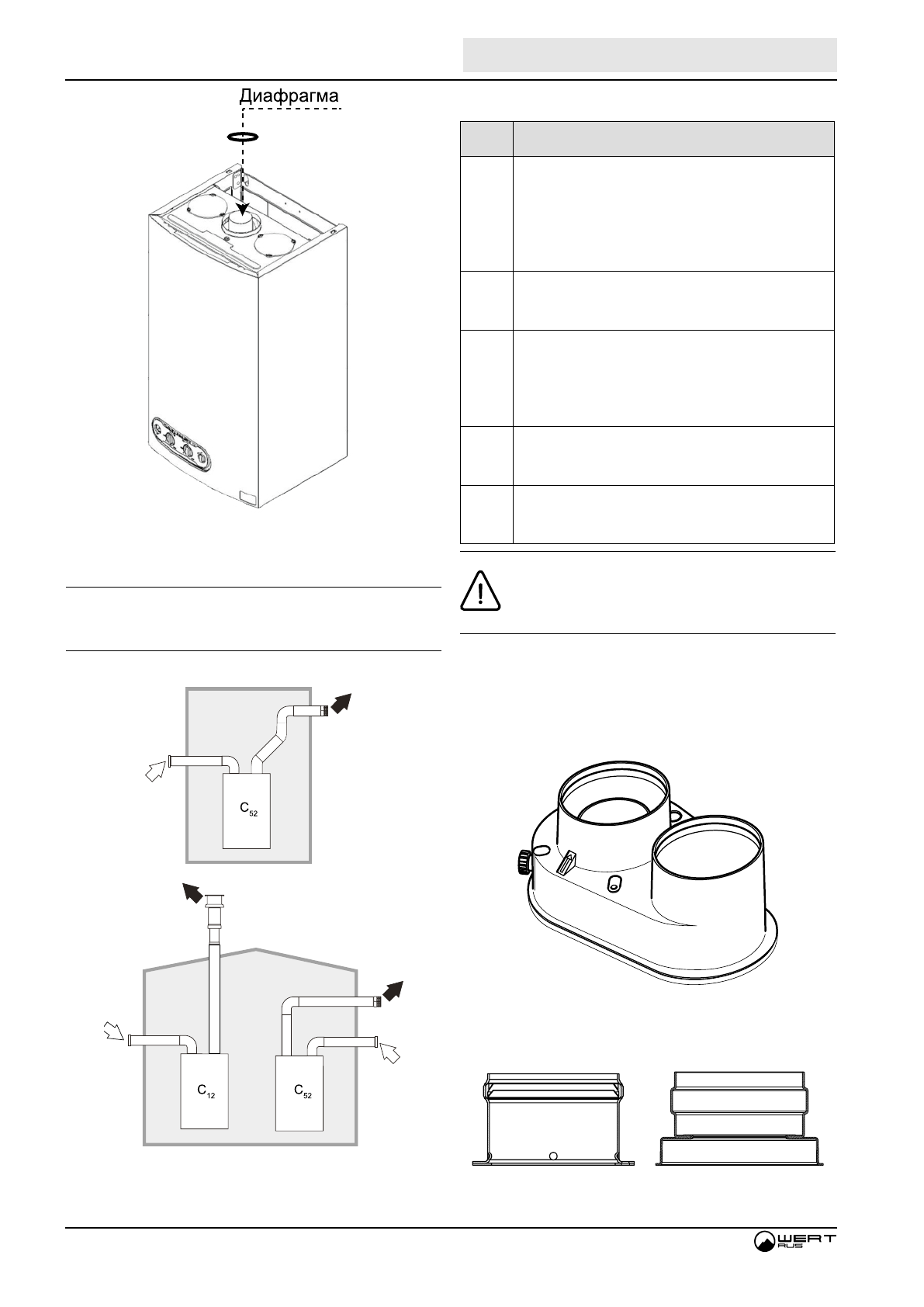

Рис. 11. Место установки диафрагмы.
4.3 Подсоединение с помощью раздельных труб
Рис. 12. Пример систем дымоудаления собранных с помощью раз-
дельных труб. Белой стрелкой обозначен приток воздуха, чёрной
стрелкой отвод продуктов сгорания
Таблица. 1. Варианты исполнения.
Тип
Наименование
C1X
Горизонтальные трубы для притока воздуха и удаления
дымовых газов через стену. Оголовки для удаления ды-
мовых газов и притока воздуха должны быть коаксиаль-
ного типа или установлены на небольшом расстоянии
друг от друга (не более 50 см), чтобы они подвергались
одинаковым ветровым воздействиям.
C3X
Вертикальные трубы для притока воздуха и удаления
дымовых газов через крышу. Оголовки для удаления
дымовых газов и притока воздуха как для типа C12.
C5X
Горизонтальные или вертикальные трубы для удаления
дымовых газов и притока воздуха с оголовками, распо-
ложенными в местах с разным давлением. Отверстия
для удаления дымовых газов и притока воздуха не
должны находиться на противоположных стенах.
C6X
Отдельные системы притока воздуха и удаления дымо-
вых газов, выполненные из труб одобренного типа (со-
гласно стандарту EN 1856/1).
B2X
Забор приточного воздуха из помещения, где установ-
лен аппарат, и удаление дымовых газов через стену или
крышу.
В помещении установки котла должна быть
предусмотрена эффективная система вентиля-
ции.
Для подсоединения с помощью раздельных труб на ко-
тел необходимо установить переходник с коаксиальной
системой дымоудаления Ø 60/100 мм на раздельную –
Ø 80/80 мм (см. рис.13) или раздельные переходники
Ø 80х80 мм (см. рис. 14).
Рис. 13. Переходник с коаксиальной системы дымоудаления Ø 60/100
мм на раздельную Ø 80/80 мм.
Рис. 14. Переходники раздельной системыдымоудаления Ø 80/80 мм.
Воздуховоды для притока воздуха/удаления продуктов сгорания
10
