11
Перед тем как приступать к выполнению монтажа, проверьте пра-
вильность используемой диафрагмы и то, что воздуховод и дымо-
ход не превышают максимально допустимой длины, используя для
этого простой расчет:
•
окончательно определите схему прокладки раздельных воз-
духоводов, включая аксессуары и выходные оголовки;
•
определите потери в мэкв (эквивалентных метрах) на каждом
компоненте в зависимости от его расположения;
•
проверьте, чтобы общая величина сопротивления была
меньше или равной максимально допустимой величине, указанной
в таблице 2.
Таблица 2. Диафрагмы для раздельных дымоходов.
Раздельные трубы
Максимально допусти-
мая длина
16 мэкв
Используемая диафраг-
ма
0 - 8 мэкв
Ø 48
8 - 16 мэкв
без диафрагмы
4.4 Подсоединения к коллективным дымоходам
С
82
42
С
42
С

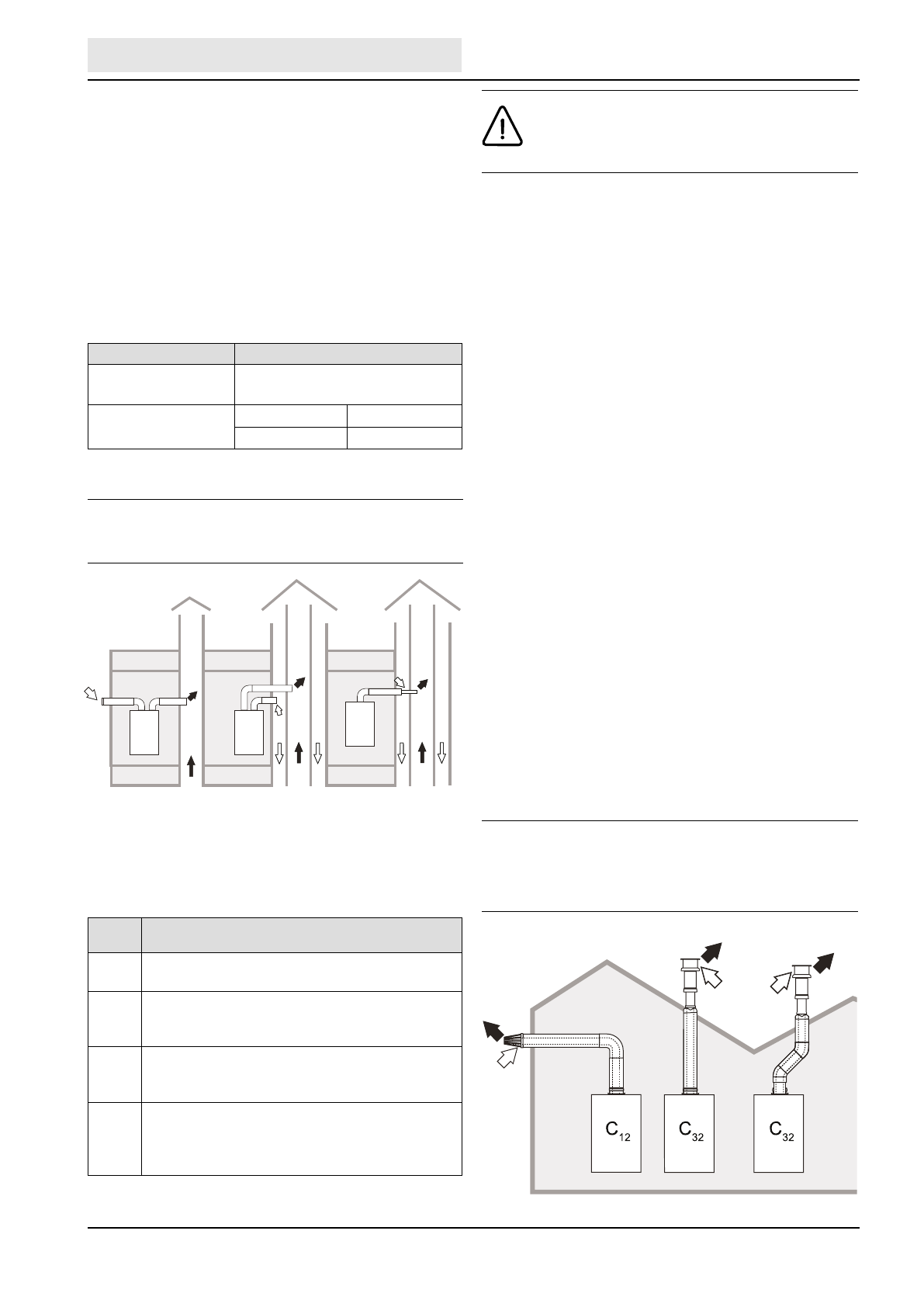

Рис. 15. Примеры систем дымоудаления собранных с помощью раз-
дельных труб. Белой стрелкой обозначен приток воздуха, чёрной
стрелкой поток продуктов сгорания.
Таблица 3. Варианты исполнения.
Тип
Наименование
C2X
Забор приточного воздуха и удаление дымовых газов
через общий дымоход.
C4X
Забор приточного воздуха и удаление дымовых газов
через отдельные общие дымоходы, но подвергающиеся
одинаковым ветровым воздействиям.
C8X
Удаление дымовых газов через отдельный или общий
дымоход, забор приточного воздуха через отверстие в
стене.
B3X
Забор приточного воздуха из помещения установки ап-
парата через коаксиальный трубопровод (включающий
дымоотводящую трубу) и удаление дымовых газов че-
рез общий дымоход с естественной тягой.
В помещении установки котла должна быть
предусмотрена эффективная система вентиля-
ции.
Если требуется подключить котел WERT RUS к коллективному ды-
моходу или к отдельному дымоходу с естественной тягой, такие
дымоходы должны быть спроектированы квалифицированными
специалистами с соблюдением требований действующего законо-
дательства и должны быть предназначены для работы с котлами с
закрытой камерой сгорания и вентилятором.
В частности, такие дымоходы должны иметь следующие характе-
ристики:
•
иметь размеры, рассчитанные в соответствии с действующи-
ми нормами;
•
обеспечивать герметичность и отсутствие утечек продуктов
сгорания, быть устойчивыми к воздействию продуктов сгорания и
температуры, быть непроницаемыми для конденсата;
•
иметь круглое или квадратное сечение, быть проложенными
вертикально и без заужений;
•
иметь дымоходы, обеспечивающие удаление горячих про-
дуктов сгорания на необходимое расстояние от огнеопасных мате-
риалов или их изоляцию от них;
•
быть подсоединенными не более, чем к одному котлу на каж-
дом этаже;
•
быть подсоединенными к котлам только одного типа (все они
должны быть либо с принудительной тягой, либо с естественной тягой);
•
не иметь механических средств всасывания в основных воз-
духоводах;
•
иметь разрежение давления по всей длине в условиях стаци-
онарной работы;
•
иметь в своем основании камеру для сбора твердых остатков
или конденсата, снабженную герметично закрывающимся метал-
лическим смотровым люком.
4.5 Подсоединение с помощью
коаксиальных труб
Воздуховоды для притока воздуха/удаления продуктов сгорания
