17
Раздел для сервисных специалистов
7 Общая схема и основные элементы котла

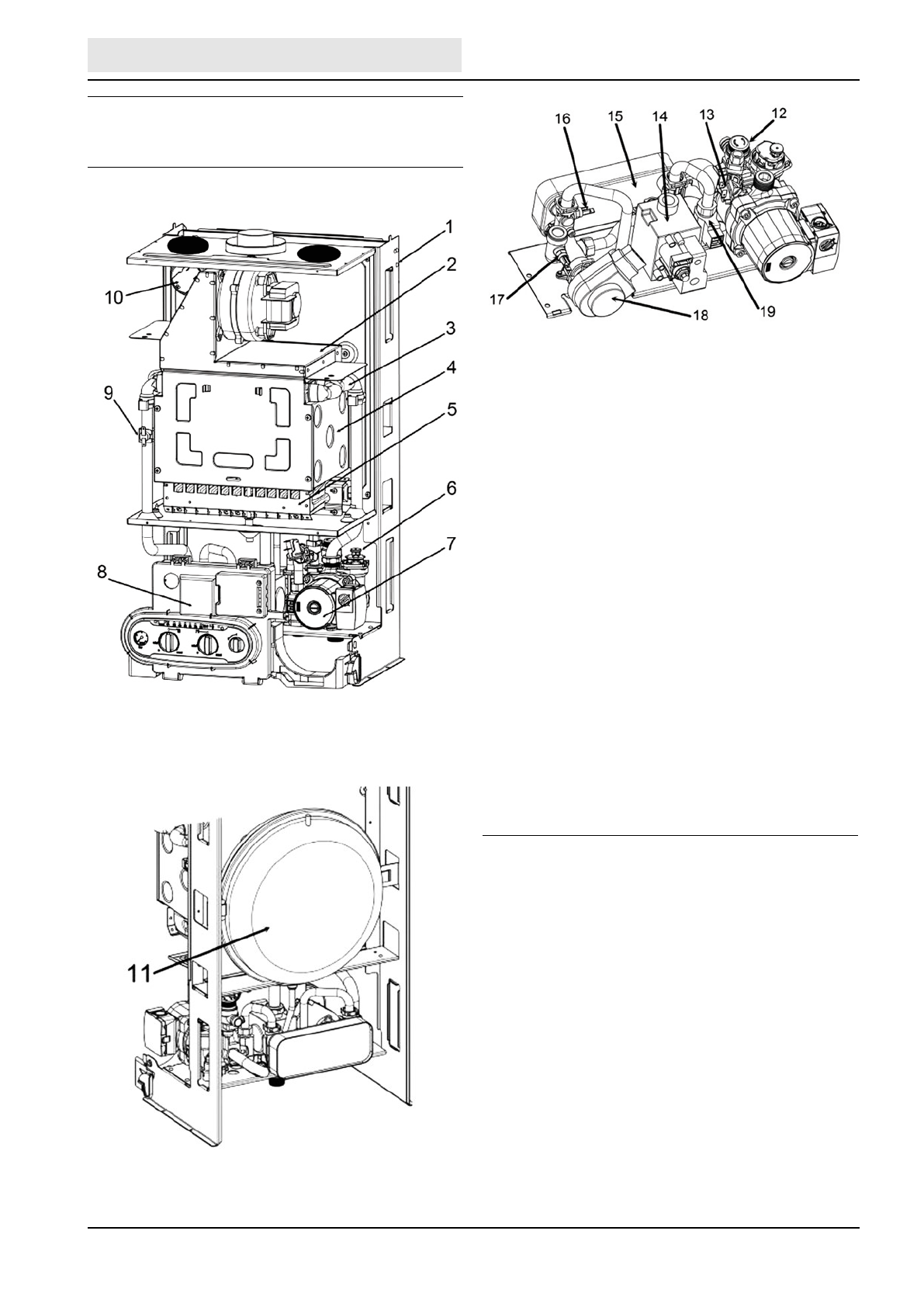

Рис. 21. Общая схема и основные элементы котла
1.
Рама опорная
2.
Крышка
3.
Первичный теплообменник
4.
Камера сгорания
5.
Горелка
6.
Воздухоотводчик
7.
Циркуляционный насос
8.
Электронный блок управления
9.
Термостат безопасности
10. Реле давления воздуха
11. Расширительный бак
12. Предохранительный клапан
13. Реле давления воды
14. Газовый клапан
15. Пластинчатый теплообменник
16. ГВС датчик температуры воды
17. Датчик температуры ОВ
18. 3-ходовой клапан переключатель
19. Датчик протока
