0020195914_01 atmoTEC pro, atmoTEC plus Руководство по установке и техническому обслуживанию

9

3.2

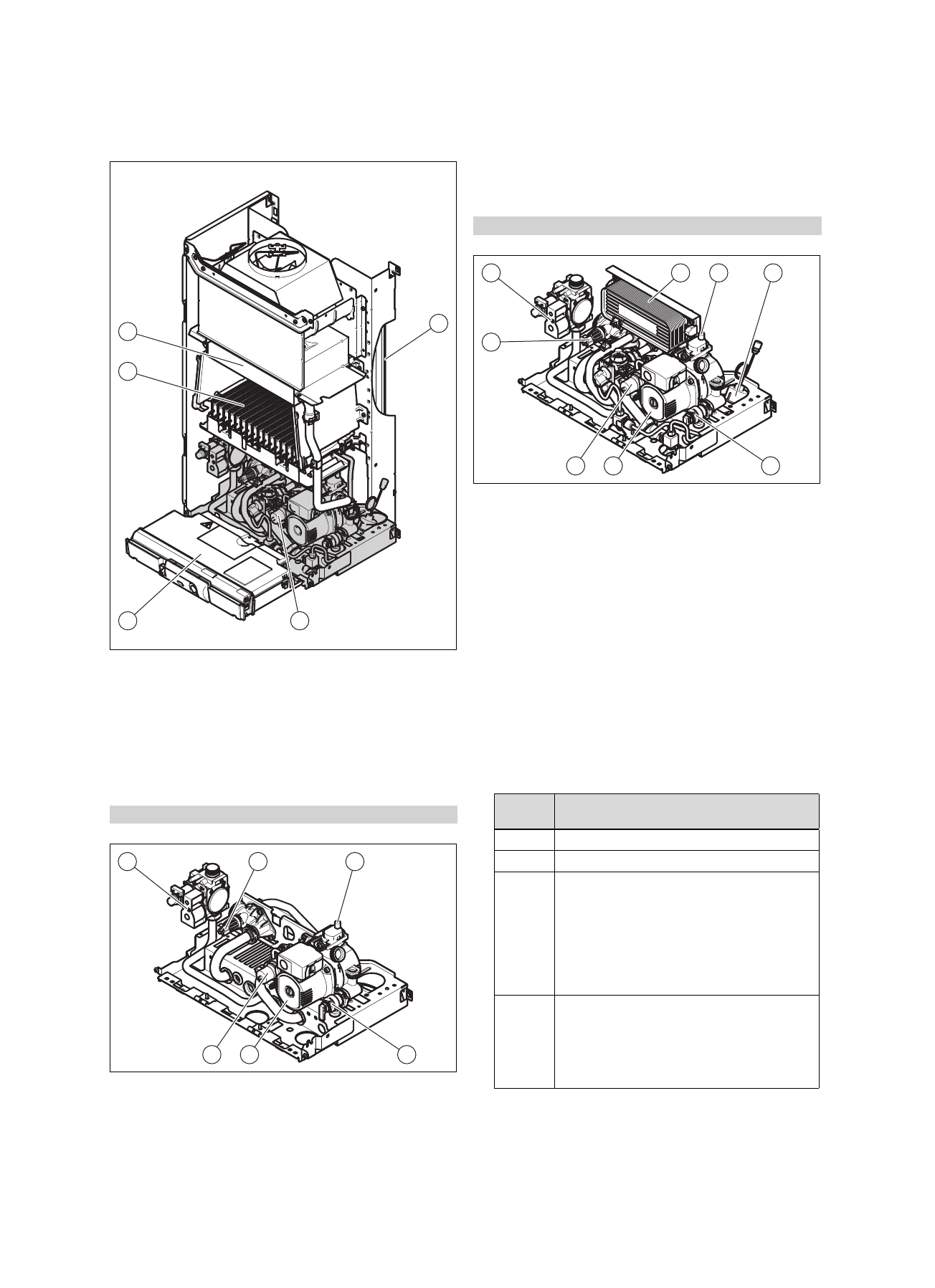

Конструкция

3.2.1 Конструкция

1

2

3

4

5

1

Мембранный расши-
рительный бак

2

Гидравлический блок

3

Блок электро-
ники/распределительная
коробка

4

Горелка

5

Первичный теплооб-
менник

3.2.2 Конструкция гидравлического блока

Действительность: изделие только с режимом отопления

2

1

3

4

5

6

1

Газовая арматура

2

Датчик давления

3

Быстродействующий
воздухоотводчик

4

Предохранительный
клапан

5

Насос системы отоп-
ления

6

Перепускной клапан

3.2.3 Конструкция гидравлического блока

Действительность: изделие с режимами отопления и ГВС

8

1

2

3

4

5

6

7

1

Газовая арматура

2

Вторичный теплооб-
менник

3

Быстродействующий
воздухоотводчик

4

Манометр

5

Предохранительный
клапан

6

Насос системы отоп-
ления

7

Перепускной клапан

8

Датчик давления

4

Монтаж

4.1

Извлечение изделия из упаковки

1.

Извлеките изделие из картонной упаковки.

2.

Снимите защитную пленку со всех частей изделия.

4.2

Проверка комплектности

▶

Проверьте комплект поставки на комплектность.

Количе-
ство

Название

1

Теплогенератор

1

Держатель аппарата

1

Пакет с кабельными вводами и штекерами
для подключения к сети

–

Защитная втулка для ввода кабеля двой-
ная

–

Защитная втулка для ввода кабеля трой-
ная

–

Штекер 3-контактный

1

Пакет с мелким расходным материалом:

–

2 винта

–

2 дюбеля

–

2 подкладные шайбы

–

4 уплотнения
