Руководство по установке и техническому обслуживанию atmoTEC pro, atmoTEC plus 0020195914_01

5.2

Установка подсоединения газа и

подающей/обратной линии системы

отопления

1

2

3

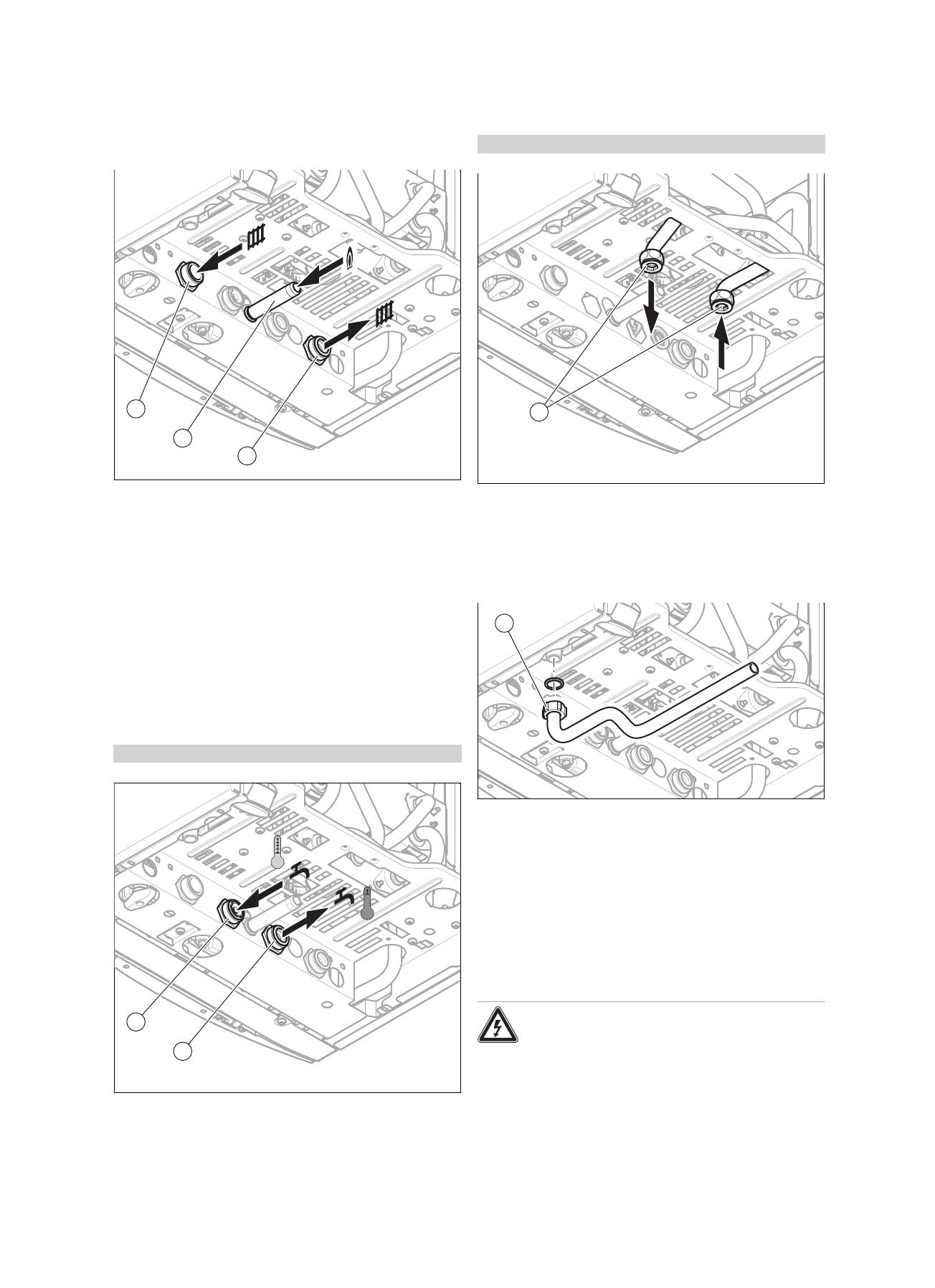

1.

Выполните монтаж газопровода с помощью прила-

гаемого запорного крана к газовому штуцеру(2) без

механических напряжений.

2.

Выполните монтаж подающей линии системы отоп-

ления (3) и обратной линии системы отопления (1)

согласно стандарту.

3.

При необходимости используйте сервисные краны

из комплекта поставки.

4.

Удалите воздух из газопровода.

5.

Проверьте герметичность всех подключений.

5.3

Установка подключений воды

5.3.1 Установка подключения холодной и

горячей воды

Действительность: изделие с режимами отопления и ГВС

1

2

▶

Выполните подключение холодной воды (1) и подклю-

чение горячей воды (2) с помощью трубопроводов и

фитингов из комплекта поставки согласно требова-

ниям стандарта.

5.3.2 Подключение накопителя горячей воды

Действительность: изделие только с режимом отопления

1

▶

Подключите накопитель горячей воды согласно тре-

бованиям стандарта к соответствующим штуцерам

(1) изделия.

5.4

Подсоединение сбросного шланга к

предохранительному клапану изделия

1

1.

Смонтируйте сбросной шланг (1) согласно изобра-

жению.

2.

Сбросной шланг должен заканчиваться так, чтобы

при утечке воды или пара не ошпарились люди и не

повредились электрические детали.

3.

Убедитесь, что конец шланга заметен.

5.5

Электромонтаж

Выполнять электромонтаж разрешается только квалифи-

цированным специалистам-электрикам.

Опасность!
Опасность для жизни в результате пора-

жения электрическим током!
Клеммы подключения к сети L и N посто-

янно находятся под напряжением, в том

числе при выключенном изделии.

▶

Отключите подвод электрического

тока.
