Устранение неполадок 11
0020195914_01 atmoTEC pro, atmoTEC plus Руководство по установке и техническому обслуживанию
29
B
A
2.

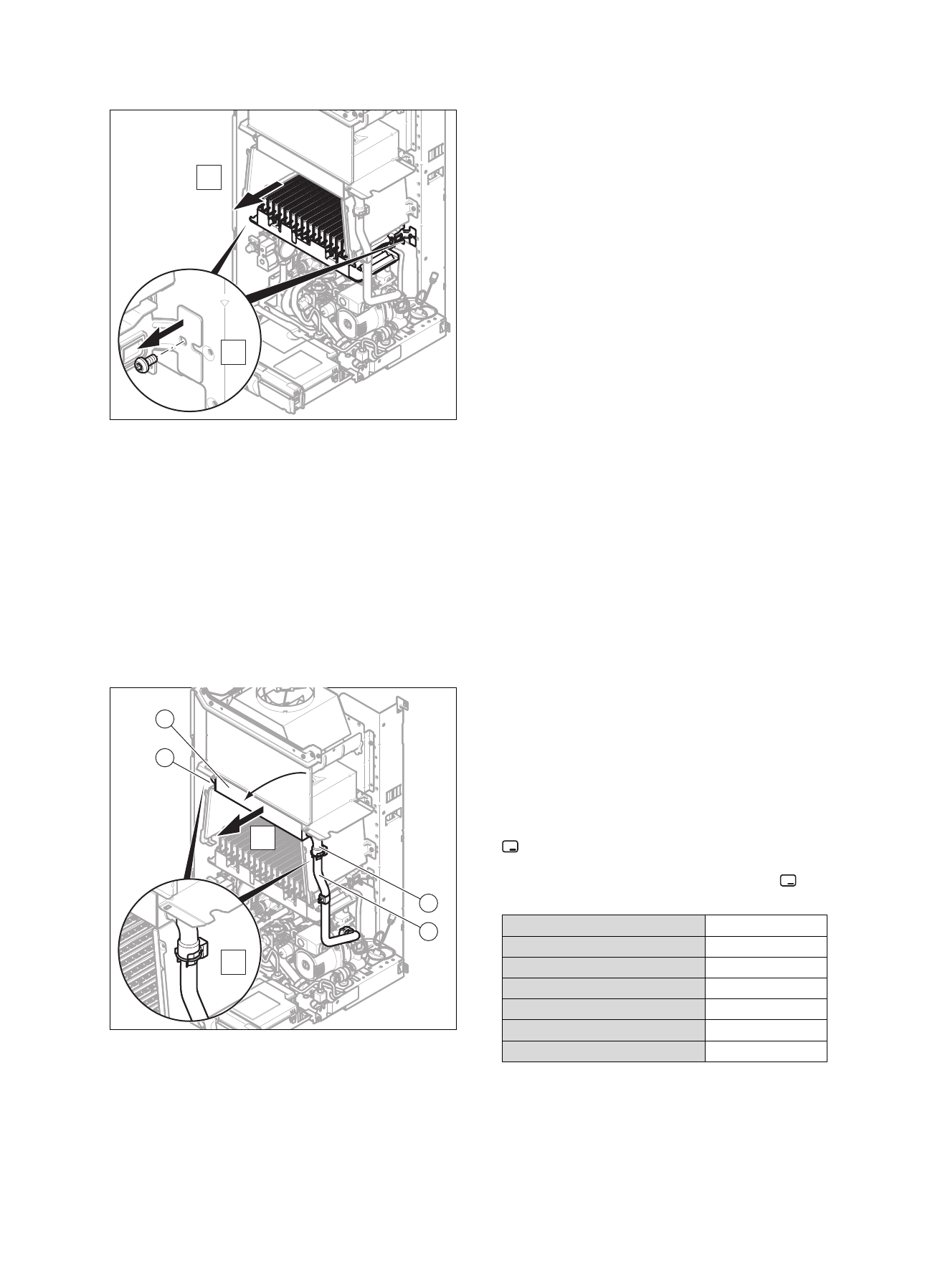

Открутите винты на газораспределительной трубе
(2).
3.
Открутите винт электрода розжига и контроля пла-
мени(3) на горелке.
4.
Извлеките горелку (1) вперед.
5.
Вставьте новую горелку.
6.
Прикрутите электроды розжига и контроля пламени
(3).
7.
Привинтите горелку (1).
8.
Привинтите металлический лист камеры сгорания.
11.4.2 Замена теплообменника
1.
Открутите винты на металлическом листе камеры
сгорания и извлеките металлический лист.
B
A
1
2
3
1
2.
Снимите скобы на трубе подающей и обратной ли-
нии (1).
3.
Демонтируйте верхнюю трубу подающей и обратной
линии (2).
4.
Извлеките теплообменник (3) вперед.
5.
Вставьте новый теплообменник.
6.
Замените все уплотнения.
7.
Выполните монтаж верхней трубы подающей и об-
ратной линии (2).
8.
Закрепите скобы на трубе подающей и обратной
линии (1).
9.
Привинтите металлический лист камеры сгорания.
11.4.3 Замена расширительного бака
1.
Опорожните изделие. (→ страница 28)
2.
Выкрутить гайку под расширительным баком.
3.
Вытяните расширительный бак вверх.
4.
Вставьте в изделие новый расширительный бак.
5.
Закрутить гайку под расширительным баком. При
этом установите новую прокладку.
6.
Наполните (→ страница 20) изделие и систему отоп-
ления и удалите воздух (→ страница 20) из них.
11.4.4 Замена электронной платы или дисплея
1.
Откройте блок электроники. (→ страница 17)
2.
Замените печатную плату или дисплей в соответ-
ствии с прилагаемыми инструкциями по монтажу и
установке.
3.
Если вы выполняете замену электронной платы, от-
соедините кодирующее сопротивление (штекер X24)
на старой электронной плате и вставьте штекер в
новую электронную плату.
4.
Подключите блок электроники. (→ страница 17)
11.4.5 Замена электронной платы и дисплея
1.
Откройте блок электроники. (→ страница 17)
2.
Замените электронную плату и дисплей в соответ-
ствии с прилагаемым руководством по монтажу и
установке.
3.
Отсоедините кодирующее сопротивление (штекер
„X24”) на старой электронной плате и вставьте ште-
кер в новую электронную плату.
4.
Подключите блок электроники. (→ страница 17)
5.
Обеспечьте электропитание.
6.
Включите изделие. (→ страница 19)
◁
После включения на дисплее появится меню для
настройки языка.
7.
Выберите желаемый язык и подтвердите с помощью
.
8.
Настройте правильное значение для соответствую-
щего типа изделия и подтвердите с помощью
.
Номер дисплея
VUW 240/5-3 (H-RU)
15
VU 200/5-5 (H-RU)
28
VU 240/5-5 (H-RU)
32
VU 280/5-5 (H-RU)
39
VUW 200/5-5 (H-RU)
30
VUW 240/5-5 (H-RU)
34
VUW 280/5-5 (H-RU)
41
◁
Теперь блок электроники настроен на тип изде-
лия, а параметры всех кодов диагностики соот-
ветствуют заводским настройкам.
◁
Помощник установки запускается.
9.
Выполните характерные для системы настройки.
